ГЗ201
Гильза резьбовая, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации.
Технические характеристики "ГЗ201"
-
Материал гильзы:12Х18Н10Т
-
Диаметр термопары:6 мм или 10 мм.
-
Длина погружной части датчика и игльзы: от 50 до 3150 мм
-
Резьба монтажная:М16Х1,5, М22Х1,5
- Резьба под датчик:М16Х1,5, М20Х1,5, М22Х1,5, G1/2 (по заказу)
Полное описание "ГЗ201"

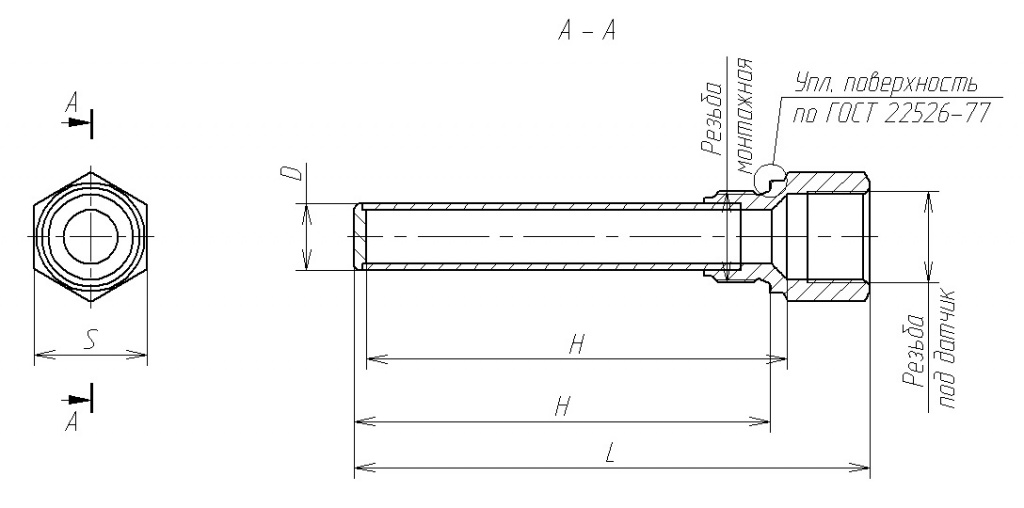

Гильза резьбовая, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации. Уплотнительная поверхность выполнена по ГОСТ 22526-77. Возможные варианты исполнения приведены в таблице, длина погружной части датчика и гильзы "H" выбирается заказчиком:
|
Модель гильзы |
Диаметр устанавливаемого в гильзу датчика, мм |
Номинальное давление, МПа |
Резьба монтажная |
Резьба под датчик |
Длина погружной части датчика и гильзы, мм |
Материал гильзы |
D, мм |
L, мм, при H100 |
S, мм |
|
ГЗ201-d6-P16-М16-(М16)-Н100-М01 |
6 |
16 |
М16х1,5 |
М16х1,5 |
от 50 до 500 |
12Х18Н10Т |
12 |
118 |
22 |
|
ГЗ201-d6-P16-М16-(М20)-Н100-М01 |
6 |
16 |
М16х1,5 |
М20х1,5 |
от 50 до 500 |
12Х18Н10Т |
12 |
118 |
27 |
|
ГЗ201-d10-P16-М22-(М22)-Н100-М01 |
10 |
16 |
М22х1,5 |
М22х1,5 |
от 50 до 3150 |
12Х18Н10Т |
16 |
124 |
27 |
|
ГЗ201-d10-P16-М22-(М20)-Н100-М01 |
10 |
16 |
М22х1,5 |
М20х1,5 |
от 50 до 3150 |
12Х18Н10Т |
16 |
124 |
27 |
Модели прибора
ГЗ201-d6-P16-M16-(M16)-H100-M01
ГЗ201-d6-P16-М16-(М20)-Н100-М01
ГЗ201-d10-P16-M22-(M22)-H100-M01
ГЗ201-d10-P16-М22-(М20)-Н100-М01
