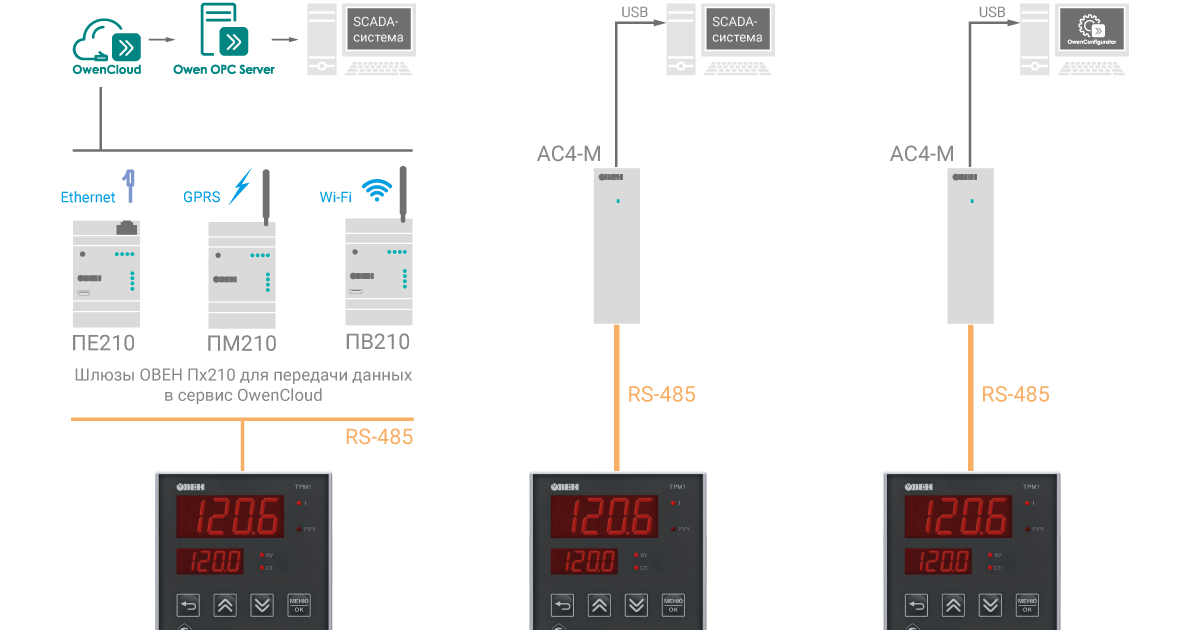

Измеритель-регулятор одноканальный ОВЕН ТРМ1

Измеритель-регулятор одноканальный ОВЕН ТРМ1

Назначение

Функциональная схема прибора

Технические характеристики

Схема подключения

Обновление линейки ТРМ1

Внимание! По специальному заказу ТРМ1 выпускается с увеличенным диапазоном температур (от -40 до +50оС). При заказе такого ТРМ1 необходимо уточнить это требование.

ТРМ1 с увеличенным диапазоном температур выпускается только в настенном корпусе и только с релейным  выходом.

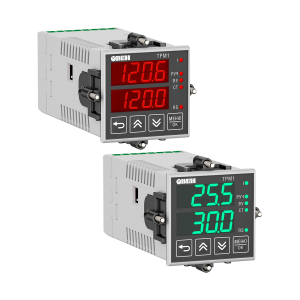

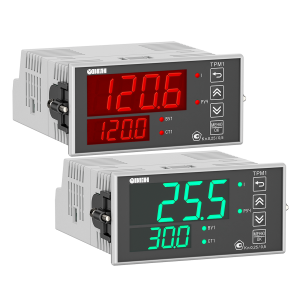

В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ1 в корпусе Щ11.
Новый ОВЕН ТРМ1-Щ11 полностью повторяет функции выпускаемых ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

  1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
  2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
  3. Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).

Назначение терморегулятора ОВЕН ТРМ 1

Терморегулятор ОВЕН ТРМ 1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

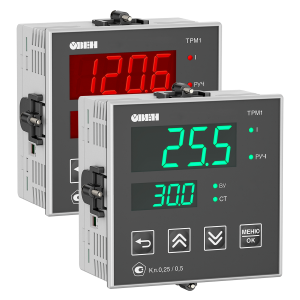

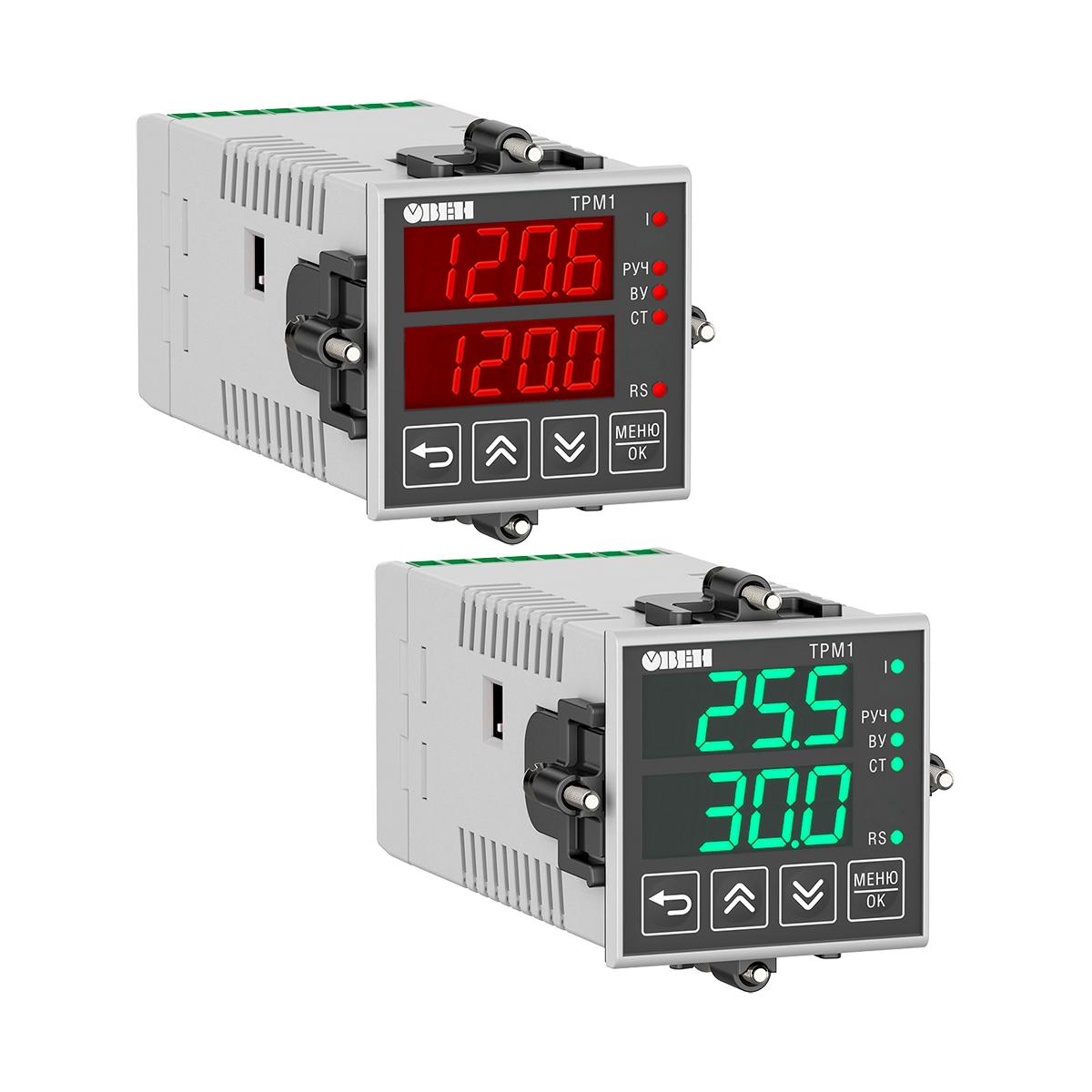

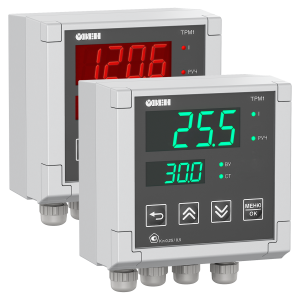

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Главные преимущества нового терморегуляторы ТРМ 1

Улучшенная помехоустойчивость

новый ТРМ 1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А

Повышенная надежность

наработка на отказ составляет 100 000 часов

Повышенная точность измерений

погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)

Увеличенный межповерочный интервал

межповерочный интервал – 3 года

Увеличенный срок гарантии

гарантийный срок обслуживания нового ТРМ 1 составляет 5 лет

Улучшенные показатели климатического исполнения

допустимый диапазон рабочих температур от –20 до +50 °С

Универсальный вход

прибор поддерживает все наиболее распространенные типы датчиков

Все возможные типы выходных устройств

Р – э/м реле

К – транзисторная оптопара

С – симисторная оптопара

С3 – три симисторные оптопары

И – ЦАП «параметр – ток 4...20 мА»

У – ЦАП «параметр – напряжение 0...10 В»

Т – выход для управления твердотельным реле

Расширенный диапазон напряжений питания

90...245 В частотой 47...63 Гц

Встроенный источник питания 24 В во всех модификациях нового ТРМ1

для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ

Основные функции измерителя-регулятора ОВЕН ТРМ 1

  • УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • РЕГУЛИРОВАНИЕ входной величины:
    - двухпозиционное регулирование;
    - аналоговое П-регулирование.
  • ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
  • ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
  • ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модификация по типу выхода И)
  • ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ (модификация по типу выхода С3)
  • ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
  • ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
  • ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
  • СОХРАНЕНИЕ НАСТРОЕК при отключении питания
  • ЗАЩИТА НАСТРОЕК от несанкционированных изменений

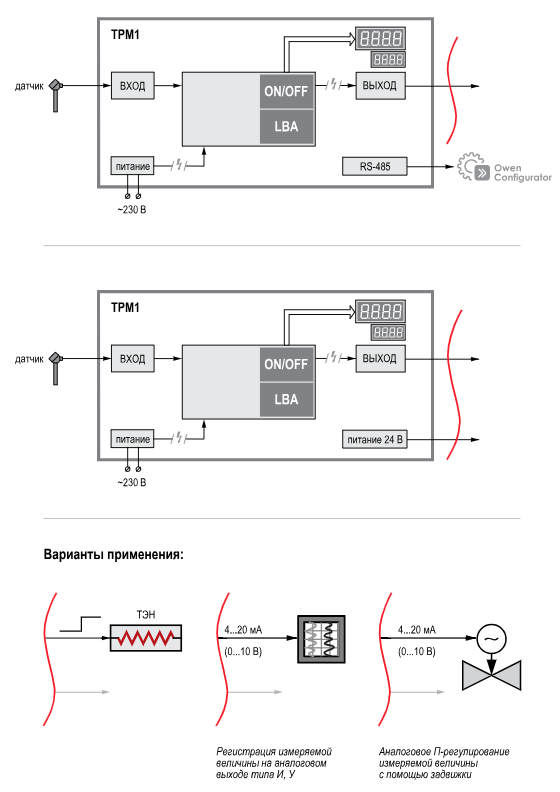

Функциональная схема прибора

Технические характеристики

Питание

Напряжение питания переменного тока

90…245 В

Частота напряжения питания

47...63 Гц

Потребляемая мощность

не более 7 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В

Максимально допустимый ток источника питания

80 мА

Универсальные входы

Количество универсальных входов

1

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа:



– для термопреобразователей сопротивления

не более 0,8 с

– для других датчиков

не более 0,4 с

Предел основной приведенной погрешности измерения:



– для термоэлектрических преобразователей

±0,5 %

– для других датчиков

±0,25 %

Выходные устройства

Количество выходных устройств

1

Типы выходных устройств

Р, К, С, С3, Т, И, У

Корпус

Габаритные размеры (мм) и степень защиты корпуса

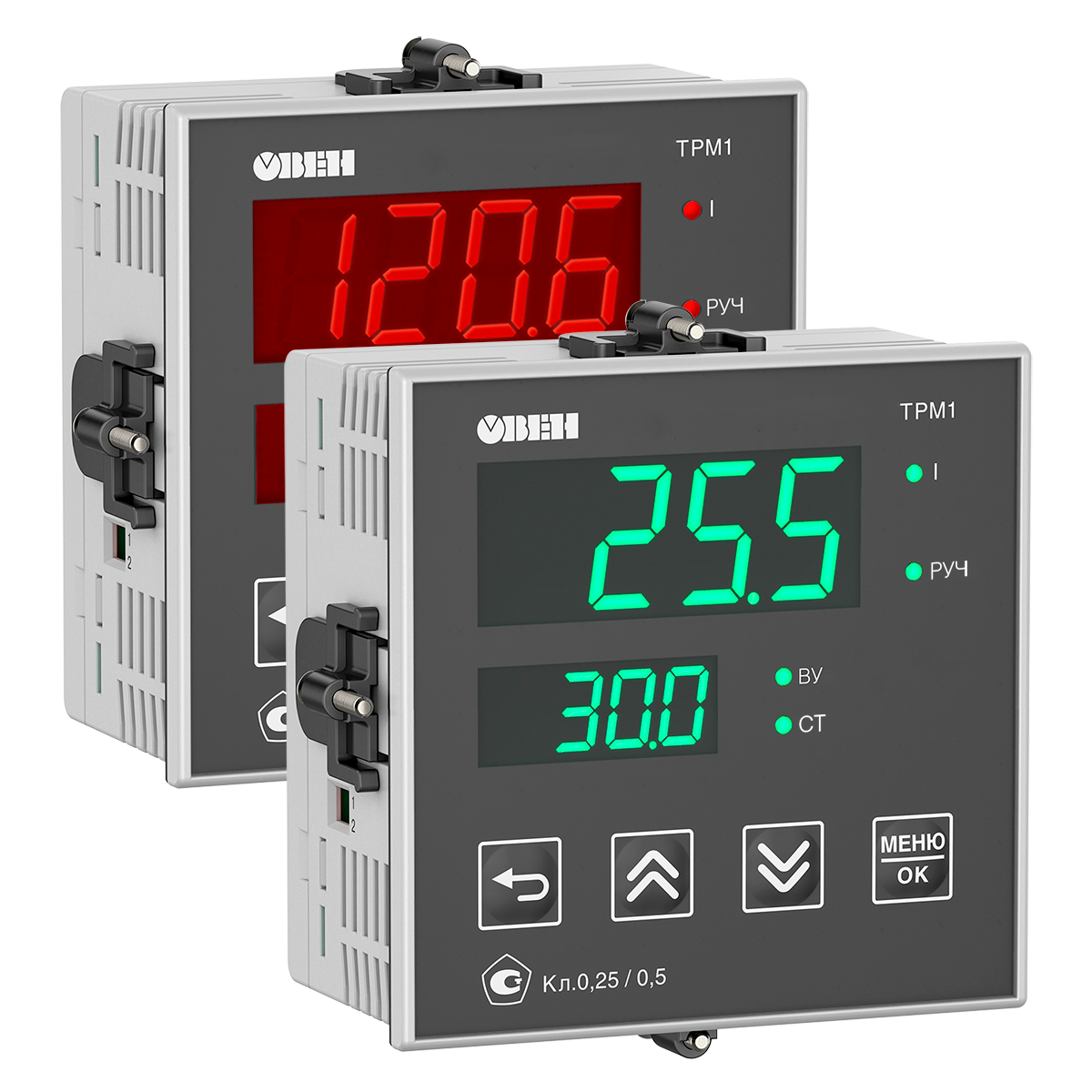

Щитовой Щ1

96х96х65, IP54*

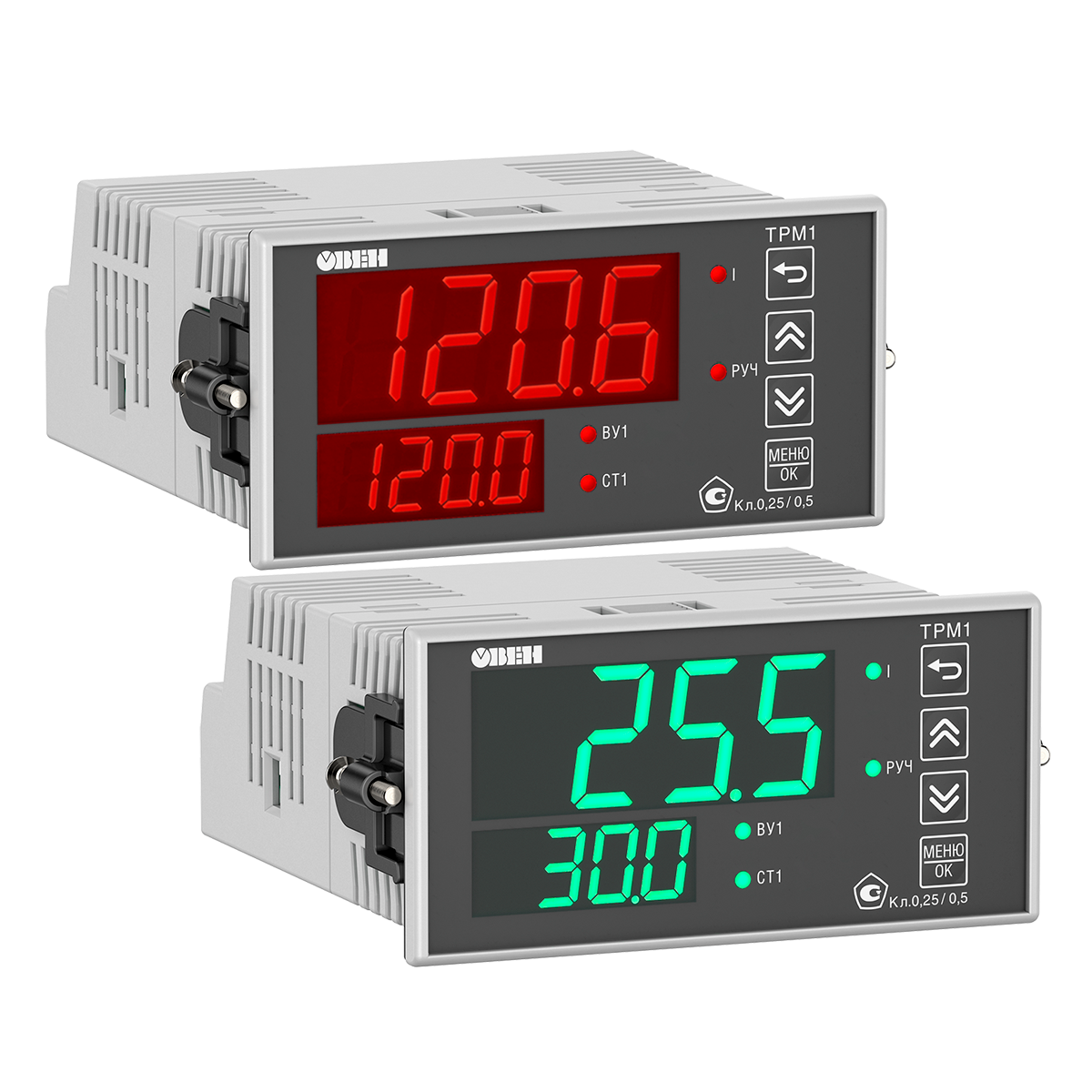

Щитовой Щ2

96х48х100, IP54*

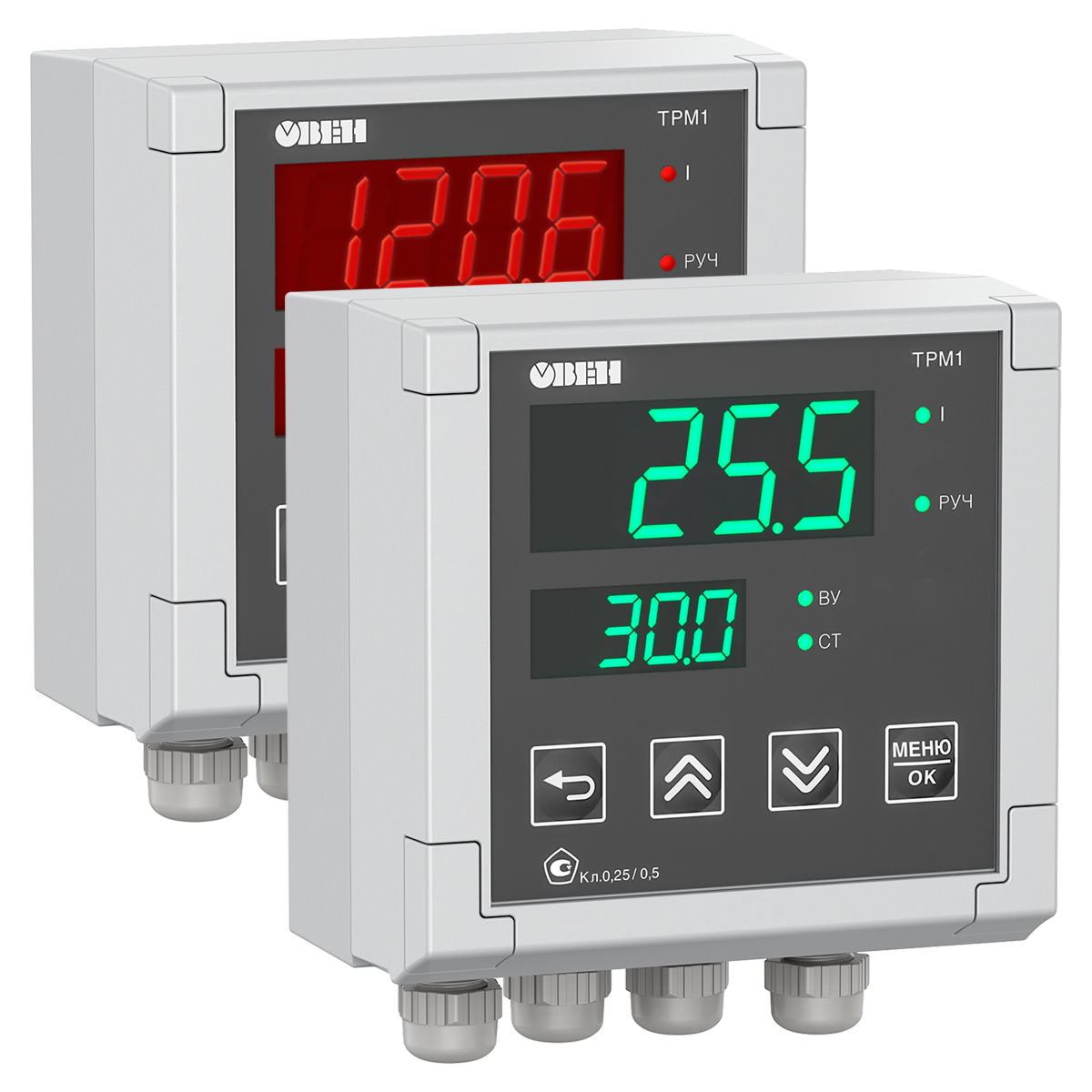

Щитовой Н

130х105х65, IP44

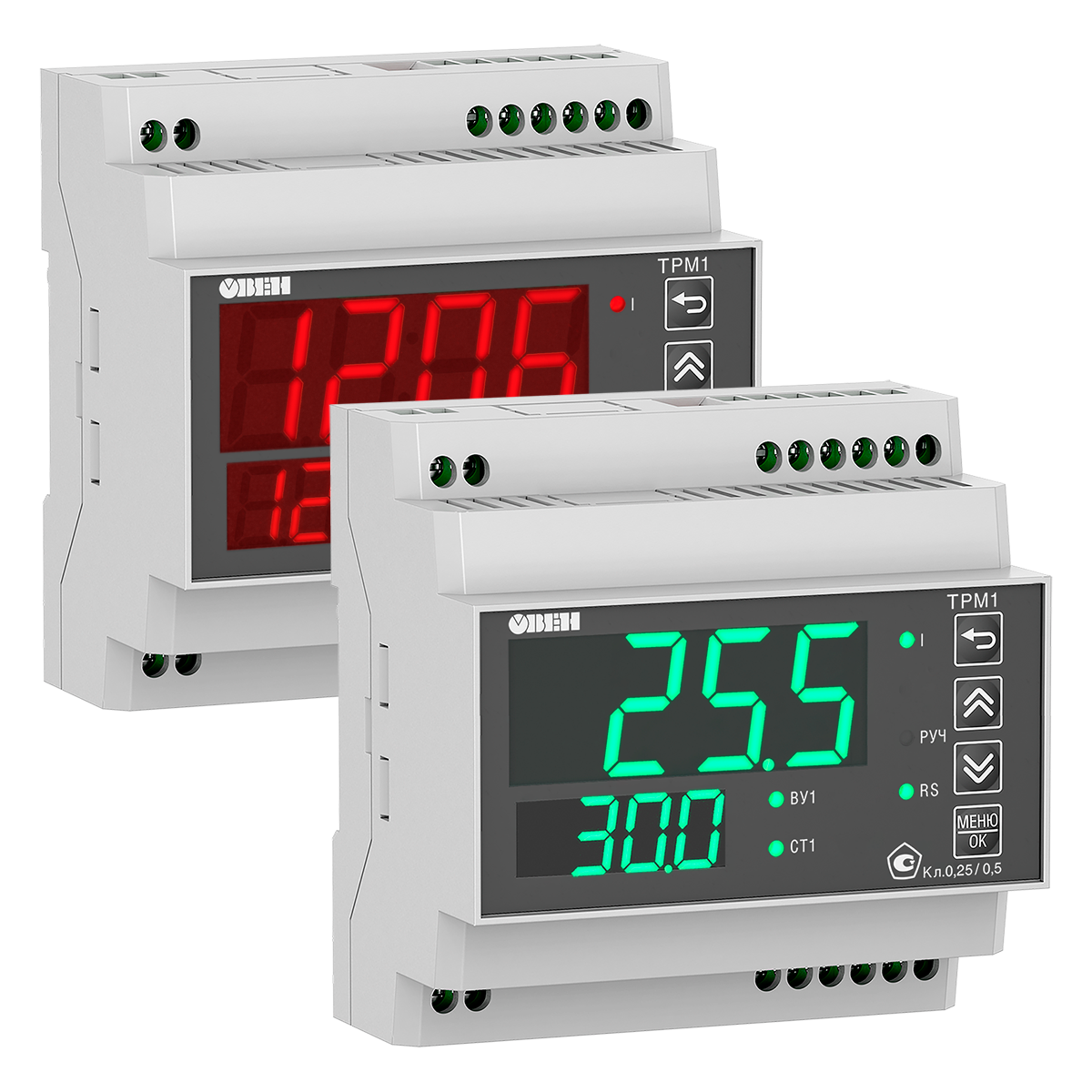

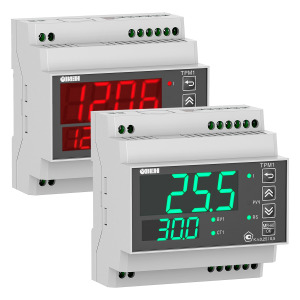

На DIN рейку

90х72х58, IP20

* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха

–20...+50 °С

Температура окружающего воздуха (Для ТРМ1 с расширенным диапазоном температур)

 -40...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

30...80 %

Характеристики измерительных датчиков

Код b1-0

Тип датчика

Диапазон измерений

Разрешающая способность*

01

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

09

ТСМ (50М) W100=1.428

–200…+200 °С

0,1 °С

07

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

08

ТСП (50П) W100=1.391

–240…+1100 °С

0,1 °С

00

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

14

ТСМ (100М) W100=1.428

–200…+200 °С

0,1 °С

02

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

03

ТСП (100П) W100=1.391

–240…+1100 °С

0,1 °С

29

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

30

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

31

ТСМ (500М) W100=1.428

–200…+200 °С

0,1 °С

32

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

33

ТСП (500П) W100=1.391

–250…+1100 °С

0,1 °С

34

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

35

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

36

ТСМ (1000М) W100=1.428

–200…+200 °С

0,1 °С

37

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

38

ТСП (1000П) W100=1.391

–250…+1100 °С

0,1 °С

39

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

15

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

04

термопара ТХК (L)

–200…+800 °С

0,1 °С

20

термопара ТЖК (J)

–200…+1200 °С

0,1 °С

19

термопара ТНН (N)

–200…+1300 °С

0,1 °С

05

термопара ТХА (K)

–200…+1360 °С

0,1 °С

17

термопара ТПП (S)

–50…+1750 °C

0,1 °С

18

термопара ТПП (R)

–50…+1750 °C

0,1 °С

16

термопара ТПР (В)

+200…+1800 °C

0,1 °С

21

термопара ТВР (А-1)

0…+2500 °С

0,1 °С

22

термопара ТВР (А-2)

0…+1800 °C

0,1 °С

23

термопара ТВР (А-3)

0…+1800 °C

0,1 °С

24

термопара ТМК (Т)

–200…+400 °C

0,1 °С

12

ток 0…5 мА

0…100 %

0,1 %

11

ток 0…20 мA

0…100 %

0,1 %

10

ток 4…20 мА

0…100 %

0,1 %

06

напряжение –50…+50 мВ

0…100 %

0,1 %

13

напряжение 0…1 В

0…100 %

0,1 %

* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

8 А при 220 В 50...60 Гц, cos  > 0,4

К

транзисторная оптопара n–p–n типа

400 мА при 60 В пост. тока

С

симисторная оптопара

50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)

С3

три симисторные оптопары для управления трехфазной нагрузкой

50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 100…800 Ом,
напряжение питания 12...30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

нагрузка не менее 2 кОм,
напряжение питания 16...30 В пост. тока

Т

выход для управления твердотельным реле

выходное напряжение 4...6 В,
макс. выходной ток 25 мА

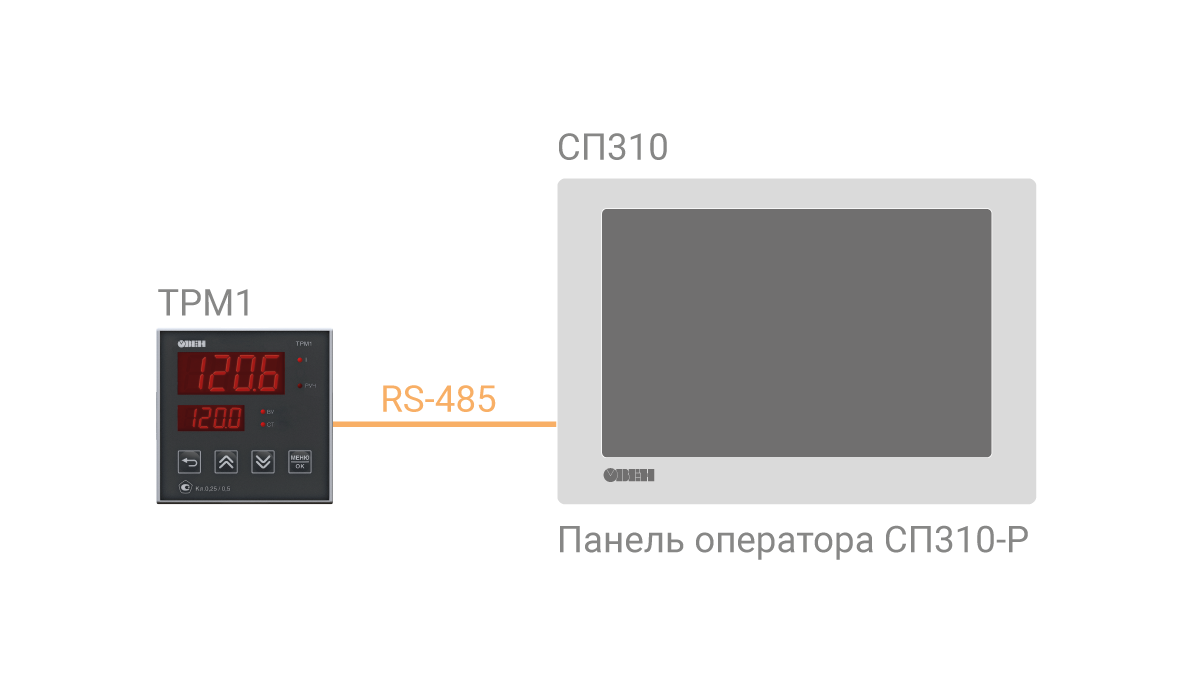

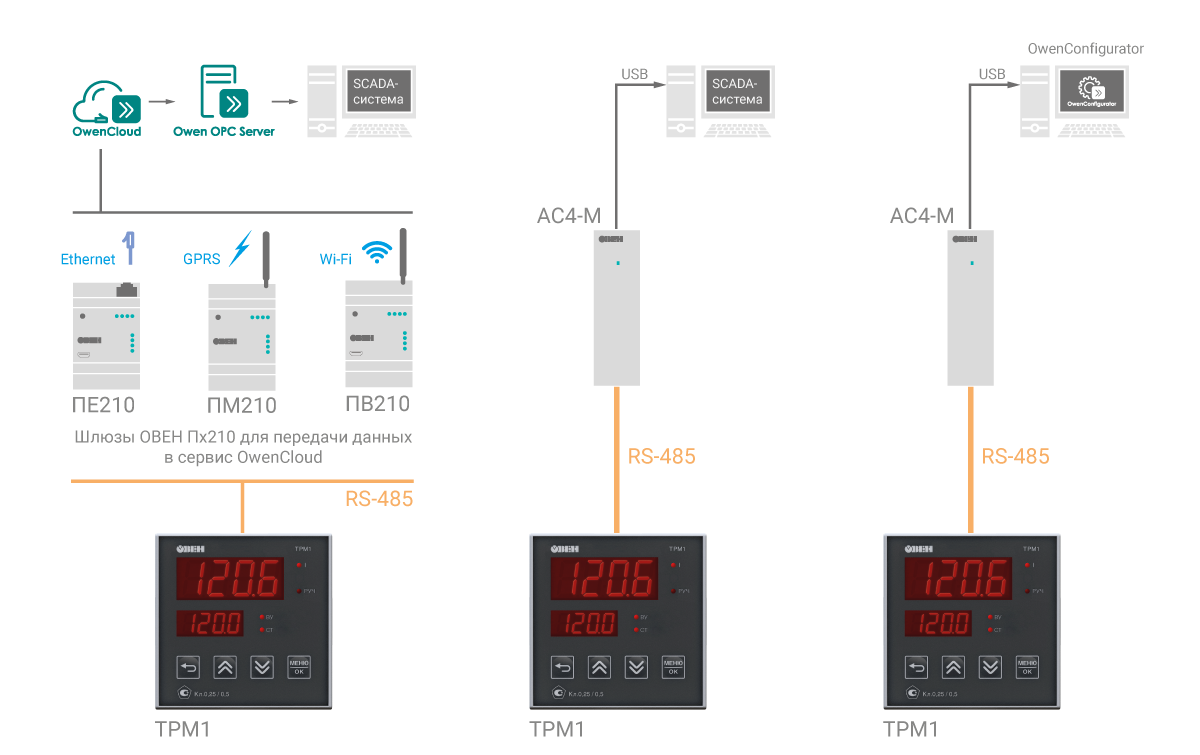

Схема подключения



Модели приборов

ТРМ1-Д.У.К
ТРМ1-Д.У.Р
ТРМ1-Д.У.Р
ТРМ1-Д.У.С
ТРМ1-Д.У.Т
ТРМ1-Н.У.И
ТРМ1-Н.У.И
ТРМ1-Н.У.К
ТРМ1-Н.У.Р
ТРМ1-Н.У.Р
ТРМ1-Н.У.С
ТРМ1-Н.У.С3
ТРМ1-Н.У.Т
ТРМ1-Н.У.У
ТРМ1-Щ1.У.И
ТРМ1-Щ1.У.К
ТРМ1-Щ1.У.Р
ТРМ1-Щ1.У.С
ТРМ1-Щ1.У.С3
ТРМ1-Щ1.У.Т
ТРМ1-Щ1.У.У
ТРМ1-Щ11.У.И
ТРМ1-Щ11.У.К
ТРМ1-Щ11.У.Р
ТРМ1-Щ11.У.С
ТРМ1-Щ11.У.С3
ТРМ1-Щ11.У.Т
ТРМ1-Щ11.У.У
ТРМ1-Щ2.У.И
ТРМ1-Щ2.У.К
ТРМ1-Щ2.У.Р
ТРМ1-Щ2.У.С
ТРМ1-Щ2.У.С3
ТРМ1-Щ2.У.Т
ТРМ1-Щ2.У.У



Array ( )

Руководство по эксплуатации

Скачать rie_trm1_m_din__954.pdf
