Измерители параметров электрической сети

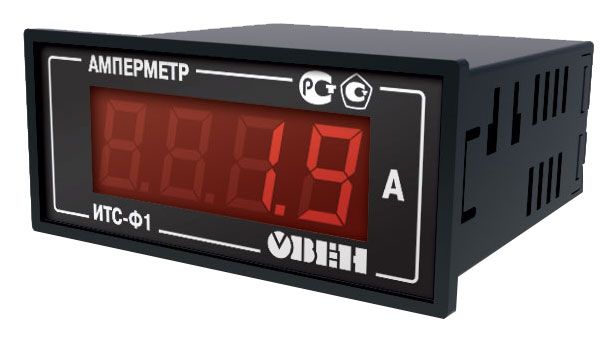

Амперметр ИТС-Ф1

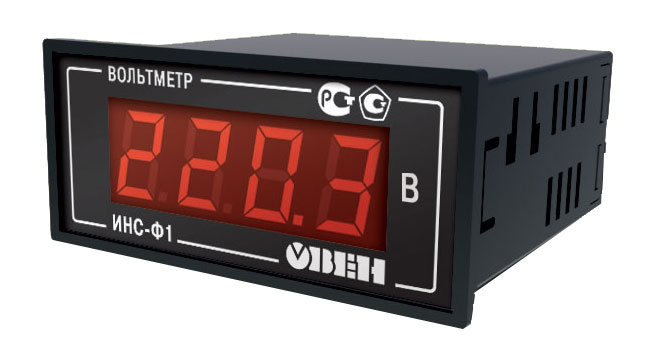

Вольтметр ИНС-Ф1

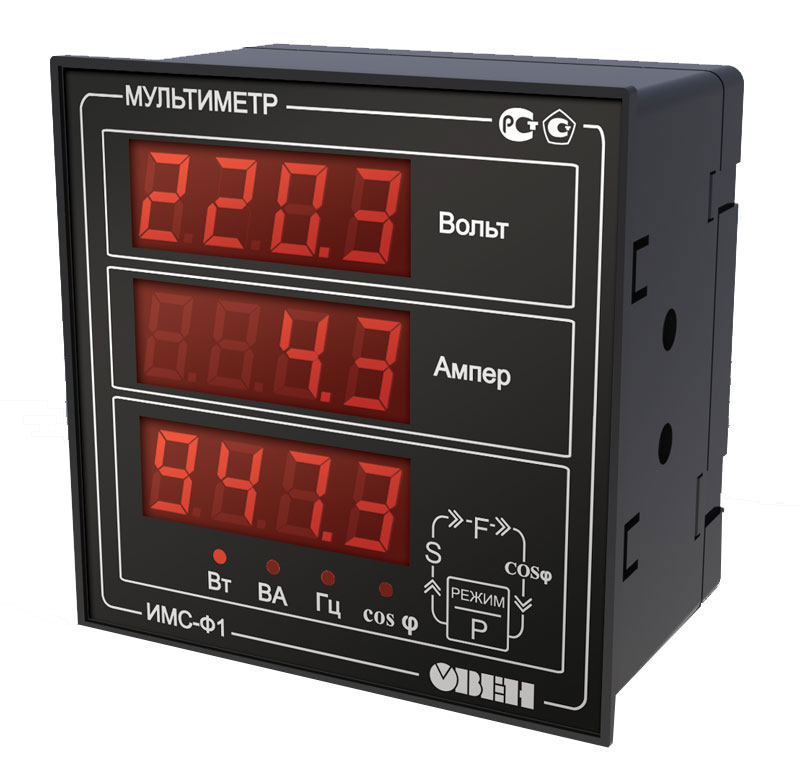

Мультиметр ИМС-Ф1
Назначение
Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.
Основные достоинства
- Высокая точность измерений. Погрешность измерений составляет не более 0,1%
- Широкий диапазон температур эксплуатации: от -20 до +50оС
- Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
- Большой срок службы. Срок службы не менее 10-ти лет
- Внесены в Государственный реестр средств измерений*
- Минимальные габариты
- Высокая скорость измерения. Время опроса не более 1 сек
- Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе
* - срок получения сертификата СИ – февраль 2011г.
Основные функции
 |
|
ИНС-Ф1 |
|
Измерение и отображение на индикаторе напряжения в сети |
|
ИТС-Ф1 |
|
Измерение и отображение на индикаторе тока в сети |
|
Выбор номинальной частоты сети (50 Гц или 60 Гц); |
|
ИМС-Ф1 |
|
Измерение напряжения в сети (U, В) |
|
Измерение тока в сети (I, А) |
|
Измерение полной мощности (P, Вт) |
|
Измерение активной мощности (S, ВА) |
|
Измерение частоты питающей сети (F, Гц) |
|
Измерение коэффициента мощности (COS φ) |
|
Отображение измеренных величин на 3-х индикаторах:
|
|
Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу |
Основные технические характеристики
|
|
|
Наименование |
ИНС-Ф1 |
ИТС-Ф1 |
ИМС-Ф1 |
|
Напряжение питания: напряжение, В частота, Гц |
|
||
|
90...264 |
|||
|
47…63 |
|||
|
Потребляемая мощность, ВА, не более |
4 |
||
|
Количество входов |
1 |
1 |
2 |
|
Диапазоны входных сигналов |
значение |
||
|
Напряжение |
|
||
|
ИНС-Ф1, ИМС-Ф1 |
~ 5... 400 В |
- |
~ 40... 400 В |
|
Ток |
- |
~ 0,02...5 А |
~ 0,02...5 А |
|
Полная мощность (P) |
- |
- |
0,08 ÷ 2,0 кВт |
|
Активная мощность (S) |
- |
- |
0,08 ÷ 2,0 кВА |
|
Частота питающей сети (F) |
- |
- |
20 ÷ 65 Гц |
|
Коэффициент мощности (COS φ) |
- |
- |
-1…+1 |
|
Основная погрешность измерений |
0,25% |
||
|
Время опроса входа, с, не более |
1 |
||
|
Степень защиты корпуса |
IP54 |
||
|
Габаритные размеры прибора |
76х34х70 мм |
96х96х65 мм |
|
|

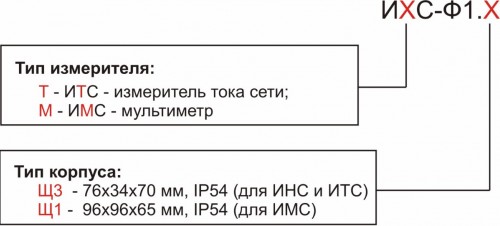

Тип корпуса |
Щ3 |
Щ1 |
|
|
Средний срок службы, лет не менее |
10 |
||
