Микроэлектронные датчики избыточного давления МИДА-ДИ-13П

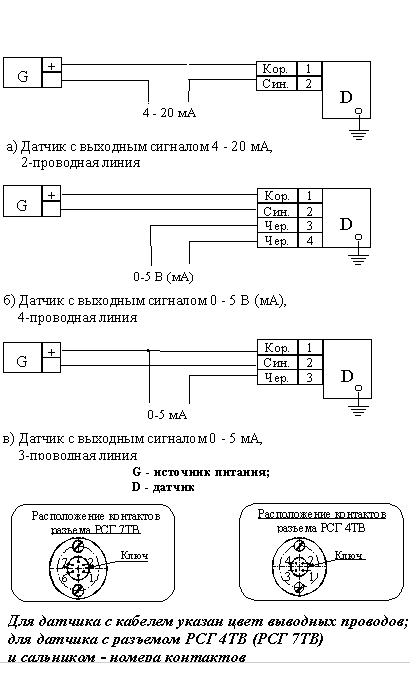

Электрическая схема
Технические характеристики
|
Область применения
|
общепромышленные системы
контроля и регулирования, в т. ч. атомная электроэнергетика |
|
Рабочая среда
|
жидкости и газы, неагрессивные к титановым сплавам
|
|
Диапазон измеряемых давлений, МПа
|
0-0,01; 0-0,016; 0-0,025; 0-0,04; 0-0,06;
0-0,1; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40; 0-60; 0-100; 0-160 |
|
Основная погрешность, ±%
|
0,15; 0,2; 0,25; 0,5
|
|
Диапазон рабочих температур, °С
|
-40 ... +80
|
|
Дополнительная погрешность в диапазоне рабочих температур не более, %
|
1,6 (для 0,15);
2 (для 0,2 и 0,25%); 3 (для 0,5%) |
|
Выходной сигнал (линия)
|
4-20 мА (2-проводная);
0-5 мА (3- и 4-проводная); U0-Umax В, где U0=(0...5) В, Umax=(2...10) В, (3- и 4-проводная) |
|
Напряжение питания, В
|
12...36 (4-20 мА в зависимости от нагрузки);
20...36 (для 0-5 мА); 3,6...20 (для В в зависимости от значений U0 и Umax) |
|
Потребляемый ток, не более, мА
|
20,2 (для 4-20 мА);
10 (для 0-5 мА); 2...10 (для U0-Umax В) |
|
Пылевлагозащищенность
|
IP65
|
|
Климатическое исполнение
|
У**2; УХЛ**3.1
|
|
Устойчивость по механике
|
G2
|
|
Тип подключения
|
сальник прямой (П), или угловой (У), или металлический угловой (УМ);
разъем (Р); кабель (К); разъем для АЭС (Р2) |
|
Тип штуцера
|
М20 х 1,5; М12 х 1,5
|
|
Масса, не более, кг
|
0,25
|
|
Номер технических условий
|
ТУ4212-044-18004487-2003
|
|
Сертификат об утверждении типа средств измерений
|
RU.C.30.004.A № 15035
|
|
Сертификат о признании утверждения типа средств измерений Республикой Казахстан
|
№1589
|
|
Сертификат об утверждении типа средств измерений Республикой Белорусь
|
№2680
|
|
Свидетельство о признании утверждения типа средств измерительной техники Украиной
|
№001054
|
|
Номер в Госреестре средств измерения РФ
|
17636 - 03
|
|
Номер в Реестре Республики Казахстан
|
KZ.02.03.00510-2004/17636-03
|
|
Номер в Реестре Республики Белорусь
|
РБ 03 04 1428 03
|
|
Номер в Реестре Украины
|
17636-03
|
|
Сертификат соответствия продукции приборостроения
|
№ РОСС RU. АЯ54.В03946
|
|
Санитарно-эпидемиологическое заключение по проектной документации
|
№77.99.04.421.Д.002658.04.02
|
|
Санитарно-эпидемиологическое заключение по датчикам
|
№77.99.04.421.Д.002658.04.02
|
