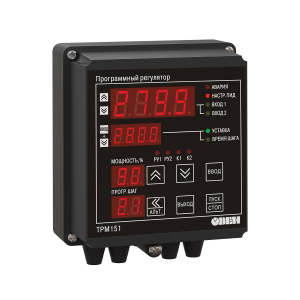

Прибор ОВЕН ТРМ151 - Универсальный двухканальный программный ПИД-регулятор - ТРМ151
Функциональные возможности прибора ОВЕН ТРМ151
· ДО ДВУХ КАНАЛОВ программно — пошагового управления
· ДВА ИНТЕГРИРОВАННЫХ МНОГОФУНКЦИОНАЛЬНЫХ ВХОДА И ДВА ВЫХОДА
· ВОЗМОЖНОСТЬ УВЕЛИЧЕНИЯ ВХОДОВ И ВЫХОДОВ с помощью подключения модулей ОВЕН МВА8 и МВУ8 по интерфейсу
· ПРОГРАММНОЕ РЕГУЛИРОВАНИЕ РАЗНЫМИ ИСПОЛНИТЕЛЬНЫМИ МЕХАНИЗМАМИ:
-
2-х позиционными (ТЭНы, двигатели); -
3-х позиционными (задвижки, краны); - вспомогательным оборудованием (заслонки, жалюзи, дымо- или парогенераторы и т. п.)
· АВТОМАТИЧЕСКОЕ КОНФИГУРИРОВАНИЕ ПИД-РЕГУЛЯТОРОВ по современному продуктивному алгоритму
· РЕЖИМ РУЧНОГО РЕГУЛИРОВАНИЯ выходной мощностью регулятора
· ЛИНЕЙКА СТАНДАРТНЫХ ИЗМЕНЕНИЙ для самых используемых технологических процессов
· БОЛЬШИЕ ВОЗМОЖНОСТИ НСТРОЙКИ с ЭВМ или с передней панели прибора:
- разные приоритеты доступа для оператора, технолога и наладчика системы;
- для каждой стандартной вариации прибора существует свой, удобно сформированный, набор характеристик
· ПРОГРАММЫ БЫСТРОГО СТАРТА, изготовленные индивидуально для каждой вариации
· ВОЗМОЖНОСТЬ БЫСТРОГО ДОСТУПА К УСТАВКАМ при программировании прибора с передней панели
Ряд типовых модификаций для популярных технологических процессов
Для облегчения настройки прибора ТРМ151 производителя ОВЕН создала ряд модификаций, предназначенных для решения стандартных задач автоматизации.
Каждая разработка обладает жесткой структурой, не требующей настройки. Для работоспособности необходимо только указать рабочие параметры.
Так же существует «пустую» модификацию прибора
· свободное конфигурирование;
· возможность «прошивки» с ПК любой стандартной модификации.
ВНИМАНИЮ ПРОИЗВОДИТЕЛЕЙ ОБОРУДОВАНИЯ!
На основе ТРМ151 можно создавать СПЕЦИАЛИЗИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ для усовершенствования устройств, изготавливаемой Вашей компанией, а также на основе любого изменения ТРМ151 ЗАКАЗНУЮ КОНФИГУРАЦИЮ, сочетающую в себе разные функциональные компоненты типовых модификаций.
Общие технические характеристики
| Напряжение питания | 90...245 В перем. тока |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность | не более 6 ВА |
| Количество входов для подключения датчиков | 2 |
| Время опроса одного входа | 0,3 с |
| Количество выходных элементов | 2 |
| Интерфейс связи с компьютером | RS-485 (протокол ОЕВН) |
| Габаритные размеры (мм) и степень защиты корпуса: | |
| - настенный Н | 130х105х65, IP44 |
| - щитовой Щ1 | 96x96x70, IP54 со cтороны передней панели |
Характеристики измерительных датчиков
| Тип датчика | Диапазон измерений | Разрешающая способность | Предел основной приведенной погрешности |
| ТСМ 50М/100М (W100=1,426), ТСМ гр. 23 | –50…+200 °С | 0,1 °С | 0,25 % |
| ТСМ 50М/100М (W100=1,428) | –190…+200 °С | 0,1 °С | |
| ТСП 50П/100П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 50П/100П (W100= 1,385), Pt100 | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,385), Pt1000 | –200…+750 °С | 0,1 °С | |
| ТСП 100Н/1000Н (W100=1,617) | –60…+180 °С | 0,1 °С | |
| ТСМ гр. 23 | –50…+200 °С | 0,1 °С | |
| ТХК (L) | –200…+800 °С | 0,1 °С | 0,5 % |
| ТХА (К) | –200…+1300 °С | 1 °С | |
| ТЖК (J) | –200…+1200 °С | 1 °С | |
| ТНН (N | –200…+1300 °С | 1 °С | |
| ТПП (S), ТПП (R) | 0…+1750 °С | 1 °С | |
| ТПР (B) | +200…+1800 °С | 1 °С | |
| ТВР (А-1) | 0…+2500 °С | 1 °С | |
| ТВР (А-2) | 0…+1800 °С | 1 °С | |
| ТВР (А-3) | 0…+1600 °С | 1 °С | |
| ТМК (Т) | –200…+400 °С | 0,1 °С | |
| Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
| Сигнал напряжения –50…+50 мВ, 0…1 В | 0…100 % | 0,1 % | 0,25 % |
| Датчик положения задвижки: | |||
| – резистивный 0,9 кОм; 2,0 кОм | 0…100 % | 1 % | 0,25 % |
| – токовый 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
Характеристики выходных элементов
| Обозн. | Тип выходного элемента (ВЭ) | Электрические характеристики |
| Р | электромагнитное реле | 4 при 220 В 50 Гц, cos > 0,4 |
| К | транзисторная оптопара структуры n–p–n типа | 200 мА при 40 В |
| С | симисторная оптопара | 50 мА при 600 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Сопротивление нагрузки 0…900 Ом |
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Сопротивление нагрузки более 2 кОм |
| Т |
выход для управления твердотельным реле |
выходное напряжение 4...6 В максимальный выходной ток 100 мА |
