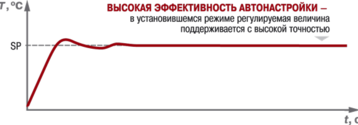

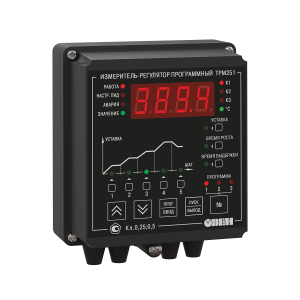

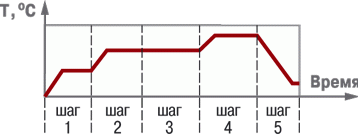

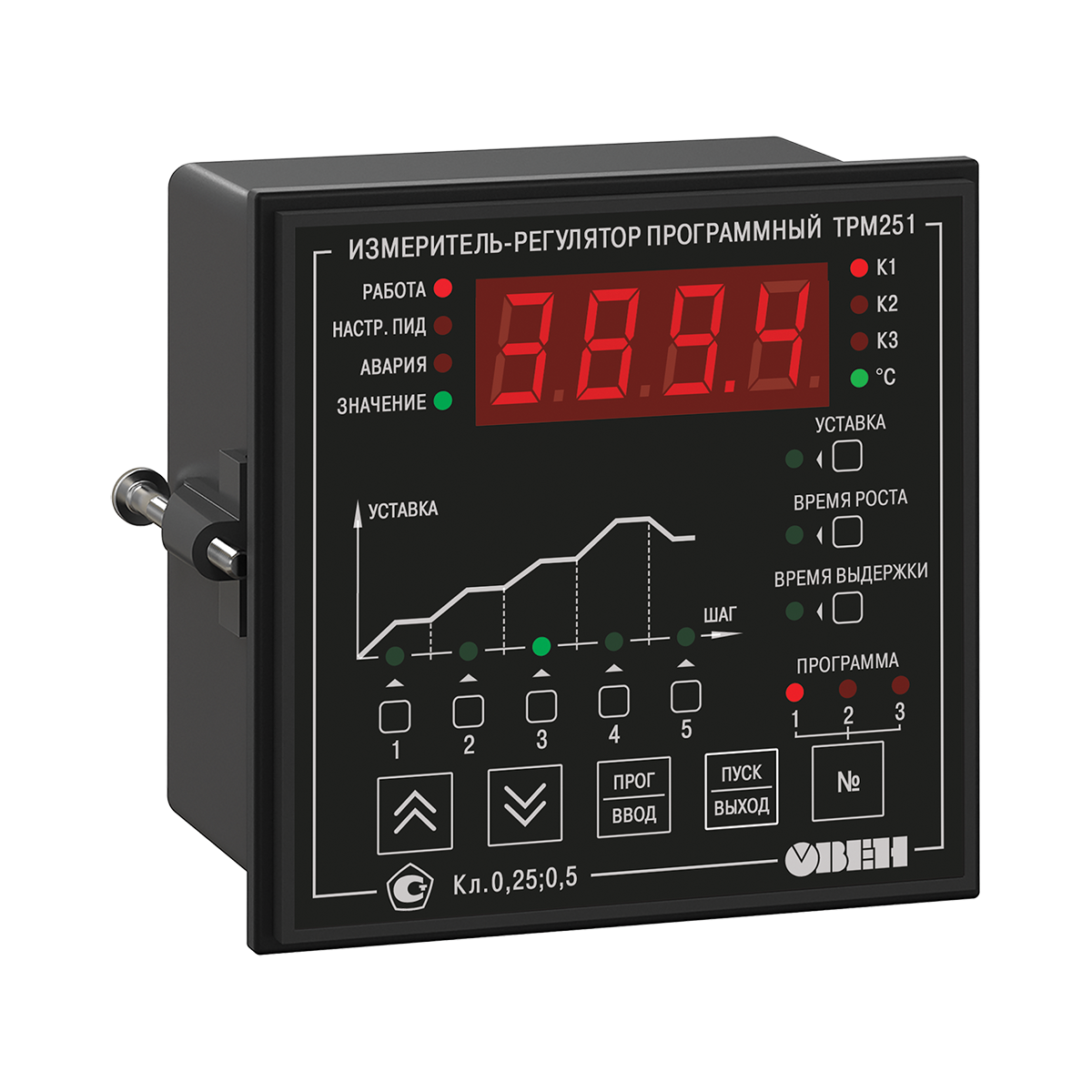

Программный ПИД-регулятор ОВЕН ТРМ251
Назначение прибора ОВЕН ТРМ251
Одноканальный программный ПИД-регулятор ОВЕН ТРМ251 применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).
|
Напряжение питания |
90...245 В переменного тока |
|
Частота напряжения питания |
47...63 Гц |
|
Потребляемая мощность |
не более 6 ВА |
|
Количество универсальных входов |
2 (основной и резервный) |
|
Минимальное время опроса датчика |
0,3 с |
|
Количество выходных элементов |
3 |
|
Тип интерфейса связи |
RS-485 |
|
Протоколы передачи данных |
ОВЕН, Modbus RTU, Modbus ASCII |
|
Скорость передачи данных: |
|
|
– по протоколу ОВЕН |
2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
|
– по протоколу Modbus RTU/ASCII |
9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
|
Габаритные размеры (мм) и степень защиты корпуса: |
|
|

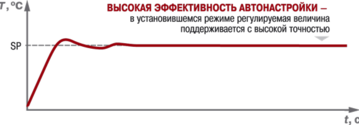

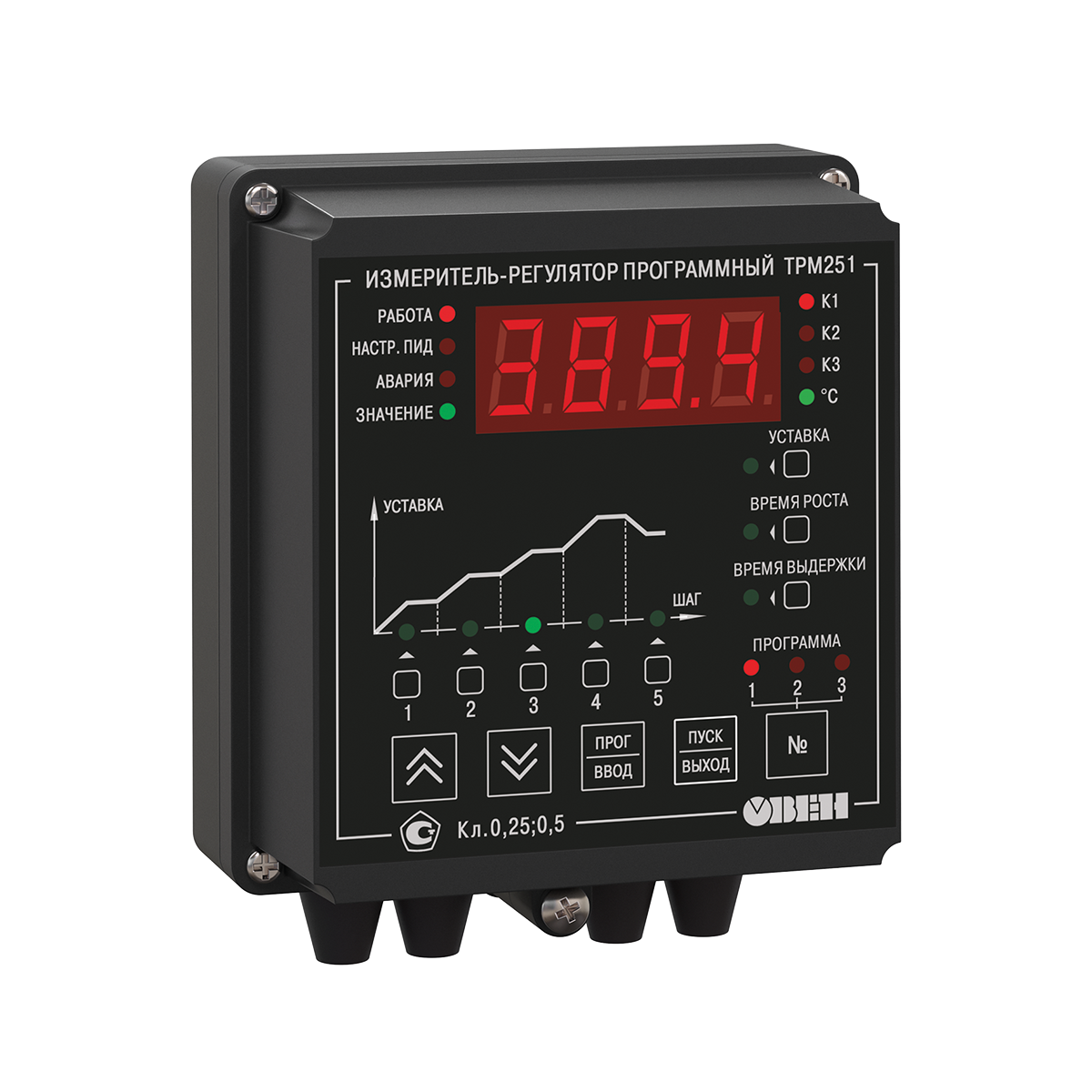

– настенный Н |
130х105х65, IP44 |
|

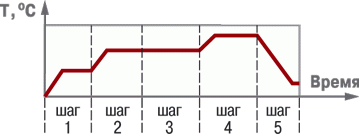

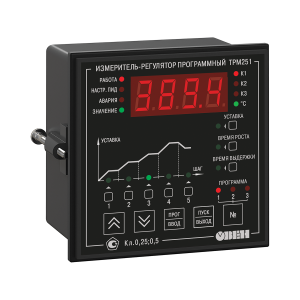

– щитовой Щ1 |
96x96x70, IP54 со cтороны передней панели |
|
Масса прибора |
не более 0,5 кг |
 |
|
Тип датчика |
Диапазон измерений |
Разрешающая способность* |
Предел основной приведенной погрешности |
|
ТСМ 50М/100М (W100=1,426) |
–50…+200 °С |
0,1 °С |
±0,25 % |
|
ТСМ 50М/100М (W100=1,428) |
–99…+200 °С |
0,1 °С |
|
|
ТСП 50П/100П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
|
ТСП 50П/100П (W100= 1,385), Pt100 |
–200…+750 °С |
0,1 °С |
|
|
ТСП 500П/1000П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
|
ТСП 500П/1000П (W100=1,385), Pt1000 |
–200…+750 °С |
0,1 °С |
|
|
ТСП 100Н/1000Н (W100=1,617) |
–60…+180 °С |
0,1 °С |
|
|
ТСМ гр. 23 |
–50…+180 °С |
0,1 °С |
|
|
ТХК (L) |
–200…+800 °С |
0,1 °С |
±0,5 % |
|
ТХА (К) |
–200…+1300 °С |
0,1 °С |
|
|
ТЖК (J) |
–200…+1200 °С |
0,1 °С |
|
|
ТНН (N) |
–200…+1300 °С |
0,1 °С |
|
|
ТПП (S), ТПП (R) |
0…+1750 °С |
0,1 °С |
|
|
ТПР (B) |
+200…+1800 °С |
0,1 °С |
|
|
ТВР (А-1) |
0…+2500 °С |
0,1 °С |
|
|
ТВР (А-2) |
0…+1800 °С |
0,1 °С |
|
|
ТВР (А-3) |
0…+1800 °С |
0,1 °С |
|
|
ТМК (Т) |
–200…+400 °С |
0,1 °С |
|
|
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА |
0…100 % |
0,1 % |
±0,25 % |
|
Сигнал напряжения –50…+50 мВ, 0…1 В |
0…100 % |
0,1 % |
|
|
* При измерении температуры выше 999,9 °С и ниже минус 99,9 °С разрешающая способность прибора 1 °С |
|||

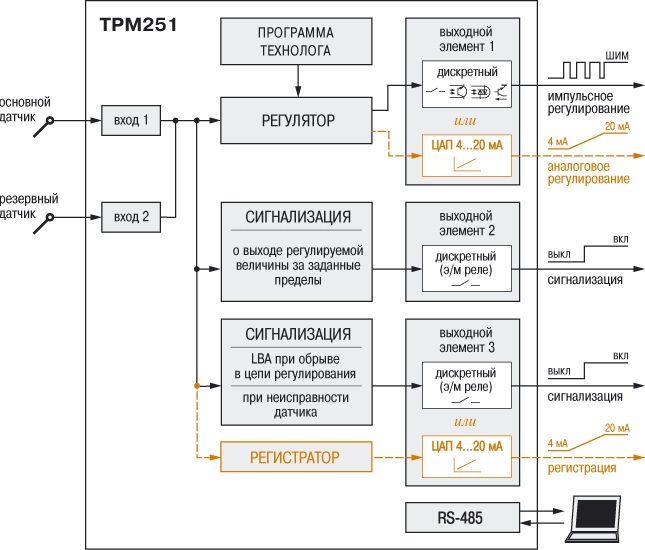

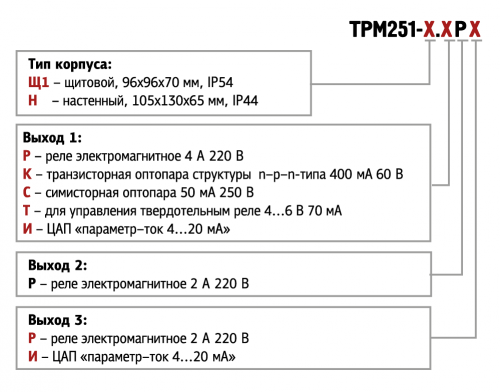

Характеристики выходных элементов
|
|
|
Обозн. |
Тип выходного элемента (ВЭ) |
Электрические характеристики |
|
Р |
электромагнитное реле |
для ВЭ1 – 4 А, для ВЭ2, ВЭ3 – 2 А при 220 В 50 Гц, cos |
|
К |
транзисторная оптопара n–p–n типа |
400 мА при 60 В пост. тока |
|
С |
симисторная оптопара |
50 мА при 250 В (пост. откр. симистор) |
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
сопротивление нагрузки 0…1300 Ом |
|
Т |
выход для управления |
выходное напряжение 4...6 В |
>0,4Условия эксплуатации
|
|
|
Температура окружающего воздуха |
+1...+50 °С |
|
Атмосферное давление |
84...106,7 кПа |
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
не более 80 % |
