Универсальный нормирующий преобразователь НПТ1
Назначение универсального нормирующего преобразователя ОВЕН НПТ1
Нормирующий преобразователь ОВЕН НПТ1, предназначен для преобразования значения температуры измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4) - 20 мА. Может использоваться во вторичных приборах систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т.д.

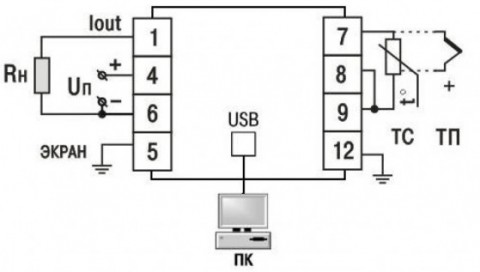

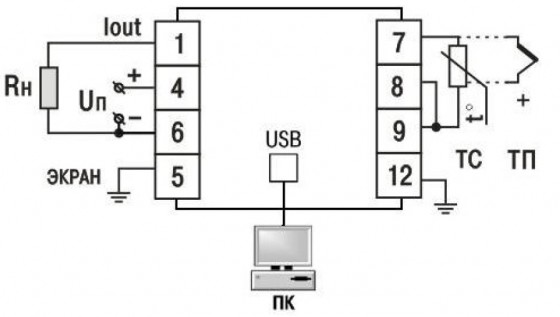

При конфигурировании ОВЕН НПТ-1 подключается к USB порту персонального компьютера при помощи стандартного кабеля miniUSB. В комплект поставки кабель miniUSB не входит. Рекомендуем использовать кабель miniUSB длиной не МЕНЕЕ 1 м, с кабелями меньшей длины возможны сложности при установке соединения с ПО "конфигуратор НПТ-1" если если работа ведется на ноутбуке.
Основные функции универсального нормирующего преобразователя ОВЕН НПТ1
- Преобразование сигналов термодатчиков в унифицированный сигнал 0(4)...20мА
- Универсальный вход
- Поддержка большинства известных типов термодатчиков
- Высокая точность преобразования
- Высокая разрешающая способность
- Настройка по интерфейсу USB 2.0
- Рабочий диапазон температур «-40...+85 С»
- Высокая надежность. Соответствие ГОСТ Р 51522-99 по ЭМС, класс А
|
Наименование |
Значение |
|
Номинальное значение напряжения питания (постоянного тока) |
24 В |
|
Диапазон допустимых напряжений питания (постоянного тока) |
12 – 36 В |
|
Потребляемый ток, не более: |
|
|
– для рабочего режима |
35 мА |
|
– для режима конфигурирования (питание осуществляется от USB-Host) |
50 мА |
|
Номинальный диапазон выходного тока преобразователя |
0 – 20 мА, 4 – 20 мА |
|
Функция преобразования входных сигналов |
монотонно возрастающая или убывающая |
|
Нелинейность преобразования, не хуже |
±0,1% |
|
Разрядность аналого-цифрового преобразователя, не менее: |
|
|
– при работе с термометрами сопротивления |
15 бит |
|
– при работе с термопарами |
14 бит |
|
Разрядность ЦАП не менее |
11 бит |
|
Сопротивление каждого соединительного провода, соединяющего преобразователь с датчиками, не более |
100 Ом |
|
Допустимое отклонение сопротивлений проводов при трехпроводной схеме подключения ТС, не более |
0,01% от R0 |
|
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) |
250 Ом ±5 % |
|
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) * |
1200 Ом |
|
Пульсации выходного сигнала |
0,6% |
|
Время установления рабочего режима (предварительный прогрев), не более |
15 мин |
|
Время установления выходного сигнала после скачкообразного изменения входного, не более |
1 с |
|
Время непрерывной работы |
круглосуточно |
|
Интерфейс связи с ПК |
USB2.0 Full Speed |
|
Габаритные размеры |
98 × 82 × 22 мм |
|
Масса, не более |
500 г |
|
Средняя наработка на отказ, не менее |
500 000 ч |
|
Средний срок службы, не менее |
12 лет |
