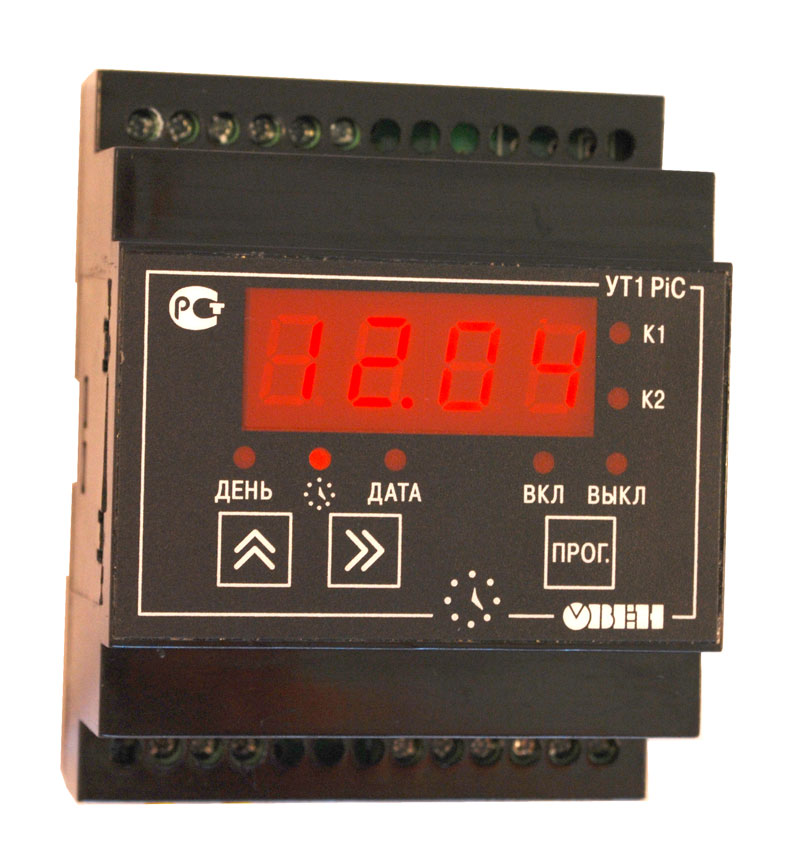

Универсальный таймер реального времени двухканальный ОВЕН УТ1-PiC
.jpg)
Календарный таймер УТ1-PiC предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени.
Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.

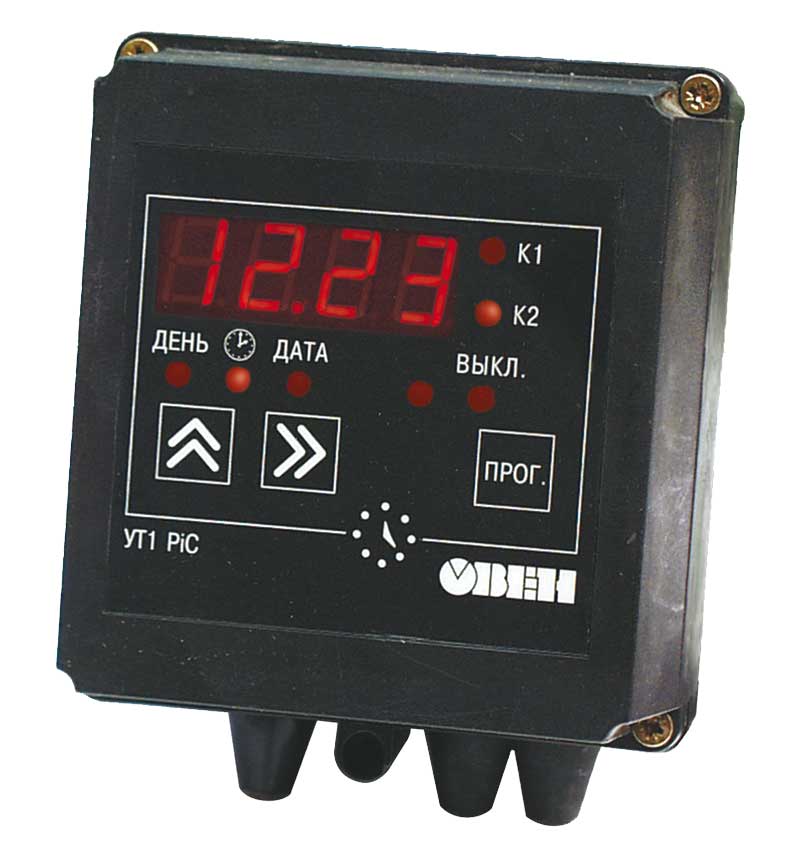

Прибор выпускается в корпусах 3-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.
Основные преимущества обновленного УТ1
 |
| Улучшенные показатели по Электромагнитной совместимости | Полное соответствие требованиям ГОСТ Р 51522 по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А. Теперь прибор устойчив к различным видам помех с сохранением работоспособности. |
| Расширенные показатели климатического исполнения | Допустимый диапазон рабочих температур от – 20 до + 50 °С. |
| Реализована функция автоматического перевода часов на зимнее | Летнее время. |
Функциональные возможности
- АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ исполнительных механизмов в заданный момент времени

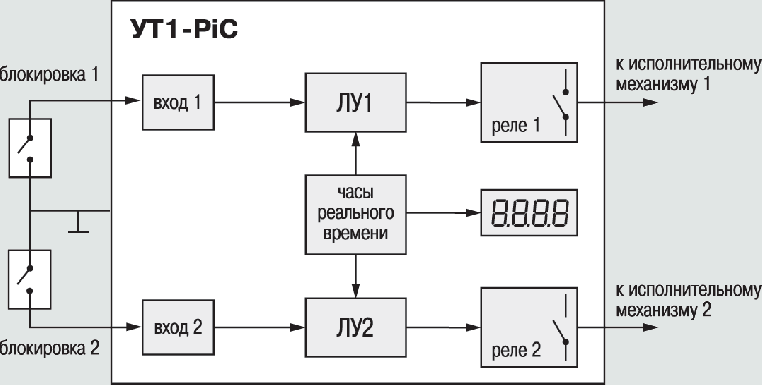

- ДВЕ НЕЗАВИСИМЫЕ ПРОГРАММЫ УПРАВЛЕНИЯ ДВУМЯ ВЫХОДНЫМИ РЕЛЕ, до 70 пар команд в каждой
- ЗАДАНИЕ ПЕРИОДИЧНОСТИ ИСПОЛНЕНИЯ для каждой команды: ежегодно, еженедельно или ежедневно (в порядке убывания приоритета)
- КОРРЕКЦИЯ ВЫПОЛНЕНИЯ КОМАНД ПО ВОСХОДУ И ЗАХОДУ СОЛНЦА, в зависимости от географической широты местности
- ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ ВНЕШНИХ УСТРОЙСТВ БЛОКИРОВКИ КОМАНД
- ИНДИКАЦИЯ ТЕКУЩЕГО ВРЕМЕНИ И ДАТЫ ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
- ЗАЩИТА ПАРАМЕТРОВ от несанкционированного доступа

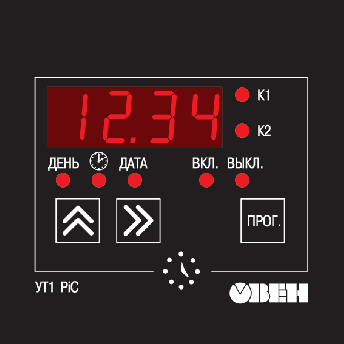

Показания индикаторов на лицевой панели
|
|
| 4 х разрядный цифровой индикатор |
В режиме РАБОТА отображает текущее время в часах и минутах. |
| Светодиоды «К1» и «К2» | В режиме РАБОТА отображают состояние реле 1 и 2. |
| Светодиод «ВКЛ» | В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени включения выходных устройств. |
| Светодиод «ВЫКЛ» | В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени выключения выходных устройств. |
Светодиоды «ДЕНЬ», , «ДАТА» |
Включаются в режиме ПРОГРАММИРОВАНИЕ, соответственно, при установке дня недели, времени и даты выполнения команды. |
Функции кнопок
|
|
 |
При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводятся календарное число и месяц года. |
 |
При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводится порядковый номер дня недели – 1 (понедельник), 2 (вторник) и т. д., а также две последние цифры года. В режиме ПРОГРАММИРОВАНИЕ кнопкой циклически меняют содержимое выделенного разряда. |
 |
Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, выхода из него и перемещения по строкам программы. |
|
Номинальное напряжение питания |
220 В частотой 50 Гц |
|
Допустимое отклонение номинального напряжения питания |
–10...+15 % |
|
Максимально допустимый ток нагрузки, коммутируемый контактами э/м реле |
8 А при 220 В (cos φ> 0,4) |
|
Погрешность хода часов |
не более 5 мин/месяц |
|
Срок службы встроенной литиевой батареи CR2032 (3 В; 220 мАч) |
не менее 3-х лет |
|
Габаритные размеры и степень защиты корпуса: |
|
|
– настенный Н |
130х105х65 мм, IP44 |
|
– щитовой Щ1 |
96х96х70 мм, IP54 со стороны передней панели |
Условия эксплуатации
|
|
|
Температура окружающего воздуха |
+1...+50 °С |
|
Температура окружающего воздуха для модификации М02 |
–20...+50 °С |
|
Атмосферное давление |
84...106,7 кПа |
|
Относительная влажность воздуха (при 35 °С) |
30...80 % |
