Устройство контроля температуры восьмиканальное с аварийной сигнализацией ОВЕН УКТ38-Щ4

Устройство контроля температуры восьмиканальное с аварийной сигнализацией ОВЕН УКТ38-Щ4

Назначение

Функциональная схема прибора

Элементы управления

Схемы подключения

Назначение

Прибор ОВЕН УКТ38-Щ4 предназначен для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также для регистрации измеренных параметров на ЭВМ.

ОВЕН УКТ38-Щ4 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Прибор выпускается в щитовом корпусе типа Щ4

Функциональные возможности прибора

  • КОНТРОЛЬ ТЕМПЕРАТУРЫ или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)

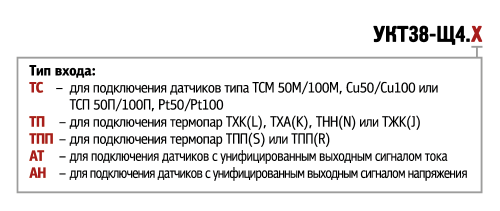

  • ВОСЕМЬ ВХОДОВ для подключения датчиков:
    - термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
    - термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
    - датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
  • ПОДКЛЮЧЕНИЕ К РАЗНЫМ ВХОДАМ ДАТЧИКОВ РАЗНЫХ ТИПОВ из числа приведенных в списке для одной модификации
  • СИГНАЛИЗАЦИЯ «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
  • СИГНАЛИЗАЦИЯ «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
  • ДВА ВЫХОДНЫХ РЕЛЕ для включения аварийной сигнализации или аварийного отключения установки
  • ИНДИКАЦИЯ измеренных величин и заданных для них уставок на двух встроенных индикаторах
  • ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
  • СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
  • РЕГИСТРАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ НА ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232

Функциональная схема прибора

 Элементы управления

Два 4-х разрядных цифровых индикатора в режиме РАБОТА отображают в выбранном для индикации канале:

  • верхний - значение контролируемого параметра;
  • нижний - значение уставки.

Возможны два режима индикации:

  • циклический режим - результат измерений и уставка выводятся на заданное время последовательно для каждого задействованного канала;
  • статический режим - результат измерений и уставка выводятся для канала, выбранного пользователем.

В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний - его значение.

8 светодиодов «КАНАЛ» показывают номер канала, выводимого в данный момент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).

Функции кнопок

Кнопка программирования УКТ38

Перехода в режим ПРОГРАММИРОВАНИЕ.
В режиме ПРОГРАММИРОВАНИЕ для изменения параметра.

элемент управления УКТ38

Возврат из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА.

Запись установленных значений программируемых параметров в память прибора.

элемент управления УКТ38

Переключение из циклического в статический режим работы индикатора, и обратно.

Просмотр гистерезиса  вместо уставки.

элемент управления УКТ38 элемент управления УКТ38

Выбор канала индикации.

элемент управления УКТ38 элемент управления УКТ38  элемент управления УКТ38

Кнопки используются в режиме ПРОГРАММИРОВАНИЕ для выбора параметров и изменения их значений.

Схемы подключения

Схема подключения прибора модификации

УКТ38-Щ4-ТС с термопреобразователями сопротивления типа ТСМ, ТСП

Схема подключения приборов модификаций

УКТ38-Щ4-ТП и УКТ38-Щ4-ТПП с термоэлектрическими преобразователями

Схема подключения приборов модификаций

УКТ38-Щ4-АТ и УКТ38-Щ4-АН с активными датчиками

Схема подключения выходных реле

Array ( )

Руководство по эксплуатации

Скачать rie_ukt38-sh4_544.pdf
