Блоки питания линейные и импульсные  БП; БПИ

Блоки питания линейные и импульсные БП; БПИ

Технические характеристики

БП - ТУ 4237-082-10474265-05 БПИ - ТУ 4237-062-10474265-07

Код по ОКП 42 3751

Блоки предназначены для питания стабилизированным напряжением постоянного тока 12 В, 24 В или 36 В измерительных преобразователей или других устройств во взрывобезопасных производствах.

Блоки имеют защиту и индикацию перегрузки и короткого замыкания. Длительность перегрузки или короткого замыкания не ограничена. БПИ-24-120-хРТ имеет триггерную защиту: для восстановления его работы после снятия перегрузки или короткого замыкания требуется нажать кнопку «Сброс». Остальные исполнения блоков восстанавливают нормальный режим работы автоматически после снятия перегрузки или короткого замыкания.

Выходы двухканальных блоков гальванически изолированы.

Наименование параметра Значение параметра
Климатическое исполнение
    - БП-хх-хх-1, БПИ-24-120-хх УХЛ 3.1*
        - температура окружающего воздуха (-40...+70) °С
        - относительная влажность воздуха не более 95 % при 35°С
        - атмосферное давление от 84 кПа до 106,7 кПа
    - БП-хх-хх-хР, БПИ-24-120-хРх УХЛ 4.2*
        - температура окружающего воздуха (-20...+50) °С
        - относительная влажность воздуха не более 80 % при 35°С
        - атмосферное давление от 84 кПа до 106,7 кПа
Устойчивость к механическим воздействиям по ГОСТ 12997 N2
Средняя наработка на отказ не менее 50000 ч
Средний срок службы не менее 10 лет


Схема соединений

Рис. 1. БП-1, БП-1Р, БПИ-1, БПИ-1Р

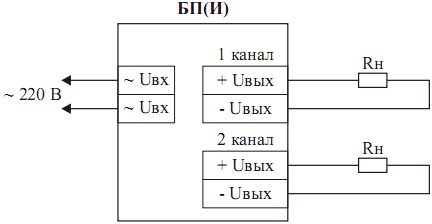

Рис. 2. БП-2Р, БПИ-2, БПИ-2Р

Array ( )

Руководство по эксплуатации

Скачать BPI_02RE_v05.pdf
