Кабели

Кабель КС1 (Кабель прошивки) DB9F-RJ12 (КУВФ.685621.480.109)

Тип разъема 1

Тип разъема 2

Что с чем соединяет

Комментарий

RJ12

DB9F

ОВЕН ПЛК:

ПЛК100, ПЛК150, ПЛК154

ПЛК63

СМИ1



ИП320, иное устройство с RS-232 с разъемом DB9M

Аналогичен кабелю для программирования, но не содержит специальной перемычки, включающей режим работы по протоколу GateWay с СoDeSys

Отдельно не продается.

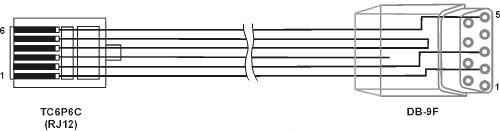

Кабель КС1 (Кабель прошивки) DB9F-RJ12 (КУВФ.685621.480.109)


Кабель КС2 (Кабель ПЛК-Панель) DB9F-RJ12(КУВФ.685621.480.122)

Тип разъема 1

Тип разъема 2

Что с чем соединяет

Комментарий

RJ12

DB9F

ПЛК100, ПЛК150, ПЛК154

ИП320, иное устройство с RS-232 с разъемом DB9M

Кабель предназначен для подключения к ПЛК100, ПЛК150, ПЛК154 (порт RJ12) панели оператора ИП320 и других устройств по интерфейсу RS-232 (разъем DB9М).

Аналогичен кабелю для программирования, но не содержит специальной перемычки, включающей режим работы по протоколу GateWay с СoDeSys

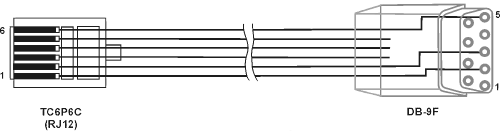

Кабель КС2 (Кабель ПЛК–Панель) DB9F-RJ12(КУВФ.685621.480.122)


Кабель КС3 (Кабель ПЛК-Модем) DB9F-RJ12(КУВФ.685621.480.120)

Тип разъема 1

Тип разъема 2

Что с чем соединяет

Комментарий

RJ12

DB9М

ПЛК100, ПЛК150, ПЛК154

ИП320, иное устройство с RS-232 с разъемом DB9M

Аналогичен кабелю для программирования, но не содержит специальной перемычки, включающей режим работы по протоколу GateWay с СoDeSys

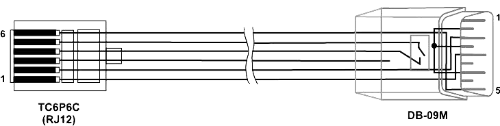

Кабель КС3 (Кабель ПЛК–Модем) DB9F-RJ12(КУВФ.685621.480.120)


Кабель КС4 (Кабель ИП320) DB9F- DB9F(КУВФ.685621.480.131)

Тип разъема 1

Тип разъема 2

Что с чем соединяет

Комментарий

DB9F

DB9F

Для программирования

ИП320, СП270

Для связи ИП320, СП270 (порт PLC)

Для программирования

СОМ-порт ПК

Для связи ПЛК100(порт RS-232)

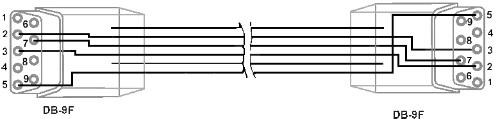

Кабель КС4 (Кабель ИП320) DB9F- DB9F(КУВФ.685621.480.131)


Кабель КС5 (Кабель удлинительный RS-232) DB9F- DB9F (КУВФ.685621.480.108)



Тип разъема 1

Тип разъема 2

Что с чем соединяет

Комментарий

DB9F

DB9M

АС3М

СОМ-порт ПК

Отдельно не продается.

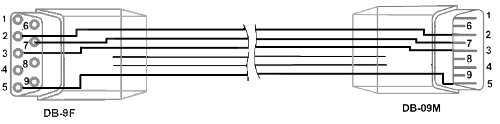

Кабель КС5 (Кабель удлинительный RS-232) DB9F- DB9F (КУВФ.685621.480.108)

«Кабель КС6» (Кабель консоль ПЛК30х) RJ45 - DB9F (КУВФ.685621.480.139)

«Кабель КС6»

(Кабель консоль ПЛК30х)

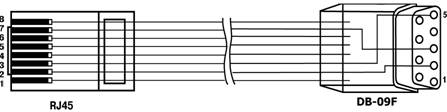

 «Кабель КС6» (Кабель консоль ПЛК30х) RJ45 - DB9F (КУВФ.685621.480.139)

КУВФ.685621.480.139 (Кабель КС6)

RJ45 - DB9F

Подключение со стороны RJ45

Подключение со стороны DB9F

Предназначен для подключения ПЛК30х к ПК через консольные программы (HyperTerminal). Позволяет программировать ПЛК30х.

ПЛК304

ПЛК308

СОМ-порт ПК


«Кабель КС7» (ПК–Модем) DB9F - RJ45 (КУВФ.685621.480.149)

«Кабель КС7» (ПК–Модем)

 «Кабель КС7» (ПК–Модем) DB9F - RJ45 (КУВФ.685621.480.149)



КУВФ.685621.480.149 (Кабель КС7)

DB9F - RJ45

Подключение со стороны DB9F

Подключение со стороны RJ45

Кабель предназначен для подключения модема ПМ01 или ПЛК3хх  к устройству с разъемом DB9M  по интерфейсу RS-232.

СОМ-порт ПК, ПЛК100 (порт RS-232), иное устройство с RS-232 с разъемом DB9M

Модем ПМ01 (порт Х2). Для связи ПЛК3xx
