Микроэлектронные  взрывозащищенные грозозащищенные  датчики избыточного давления МИДА-ДИ-13П-Вн-Г

Микроэлектронные взрывозащищенные грозозащищенные датчики избыточного давления МИДА-ДИ-13П-Вн-Г

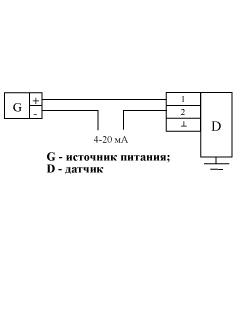

Электрическая схема



Спецификация


Область применения общепромышленные системы
контроля и регулирования,
в т. ч. атомная электроэнергетика
Рабочая среда жидкости и газы,
неагрессивные к титановым сплавам
и нержавеющим сталям
Диапазон измеряемых давлений, МПа 0-0,01; 0-0,016; 0-0,025;
0-0,04; 0-0,06; 0-0,1; 0-0,16; 0-0,25; 0-0,4;
0-0,6; 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10;
0-16; 0-25; 0-40; 0-60; 0-100; 0-160
Основная погрешность, ±% 0,15;    0,2;    0,25;    0,5
Диапазон рабочих температур, ° C -40 ... +80
Дополнительная погрешность в диапазоне рабочих температур, не более, % 1,6 (для 0,15);
2 (для 0,2 и 0,25%);
3 (для 0,5%)
Выходной сигнал (линия) 4-20 мА (2-проводная)
Напряжение питания, В 12 ... 36 (в зависимости от нагрузки)
Потребляемый ток, не более, мА 20,2
Вид и маркировка взрывозащиты взрывонепроницаемая оболочка;   1ExdIIBT4"X"
Пылеводозащищенность IP64
Климатическое исполнение У**2; УХЛ**3.1
Устойчивость по механике G2
Тип подключения под металлорукав с контактной колодкой:
прямой ввод (ПБ); угловой ввод (УБ)
Тип штуцера М20 x 1,5
Исполнение блока грозозащиты сменный
Масса не более, кг 0,7
Номер технических условий ТУ4212-044-18004487-2003
Сертификат об утверждении типа средств измерений
RU.C.30.004.A № 44075
Сертификат о признании утверждения типа средств измерений Республикой Казахстан
№1599
Сертификат об утверждении типа средств измерений Республикой Беларусь
№5714
Свидетельство о признании утверждения типа средств измерительной техники Украиной

№UA-MI/3p-697-2009 (Серия Е №001948)
Номер в Госреестре средств измерения РФ
17636 - 06
Номер в Реестре Республики Казахстан KZ.02.03.02815-2009/17636-06
Номер в Реестре Республики Беларусь РБ 03 04 1428 09
Номер в Реестре Украины 17636-06
Сертификат соответствия по взрывозащите № РОСС RU.МЕ92.H00108
Разрешение на применение № РРС 00-041732



Array ( )

Руководство по эксплуатации

Скачать 13p.pdf
