Преобразователь давления цифровой с интерфейсом RS-485 ПД-1ЦМ
Технические характеристики
ТУ 4211-056-10474265-03
Код по ОКП 42 1172
Преобразователи предназначены для измерения и преобразования избыточного давления в цифровой сигнал, индикации параметра на жидкокристаллическом цифровом табло и передачи сигнала по интерфейсу.
Преобразователи применяются для измерения давления газов и жидкостей, в том числе и агрессивных, в различных отраслях промышленности.
Модели:
ПД-1ЦМ.1 – с полисиликоновым сенсором (неагрессивные газы);
ПД-1ЦМ.2 – с керамическим сенсором (агрессивные жидкости и газы);
ПД-1ЦМ.3 – с сенсором с защитной мембраной из нержавеющей стали (агрессивные жидкости и газы).
Преобразователи устойчивы к вибрациям и защищены от проникновения пыли и воды.
Преобразователи программируемые
Пользователь может:
- настраивать параметры интерфейса;
- устанавливать «0» давления;
- восстанавливать заводские настройки.
Одним из преимуществ преобразователей является индикация по месту измеренного давления и передача параметра по интерфейсу.
| Наименование параметра | Значение параметра |
| Диапазон измерения (линейная шкала) | |
| - ПД-1ЦМ.1 | (0...4; 0...10; 0...16; 0...25; 0...40; 0...60; 0...100) кПа |
| - ПД-1ЦМ.2 | (0...100; 0...160; 0...250; 0...400; 0...1000; 0...1600; 0...2500; 0...4000) кПа |
| - ПД-1ЦМ.3 | (0…25; 0…40; 0…60; 0…100) кПа |
| Температура измеряемой среды | |
| - ПД-1ЦМ.1 | (0…+50) ºС или (-40…+85) ºС, без нормирования погрешности |
| - ПД-1ЦМ.2 | (-25…+85) ºС или (-40…+125) ºС, без нормирования погрешности |
| - ПД-1ЦМ.3 | (0…+82) ºС или (-40…+125) ºС, без нормирования погрешности |
| Класс точности | 0,5 или 0,25 |
| Индикация измеряемого параметра | 4 разряда |
| Частота измерений | 5 Гц |
| Напряжение питания постоянного тока | (7...30) В |
| Потребляемая мощность | не более 0,6 ВА |
| Климатическое исполнение | УХЛ 4.2* |
| - температура окружающего воздуха | (0...+50) ºС |
| - относительная влажность воздуха | до 95 % при 35 ºС |
| - атмосферное давление | от 84 кПа до 106,7 кПа |
| Защита от воздействия пыли и воды по ГОСТ 14254 | IP54 |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | N2 |
| Материал корпуса | поликарбонат |
| Материал штуцера | нержавеющая сталь |
| Вес | не более 0,3 кг |
| Подключение | |
| - ПД-1ЦМ.1, ПД-1ЦМ.2 | штуцер М20×1,5 |
| - ПД-1ЦМ.3 | штуцер М30×2 |
| Средняя наработка на отказ | не менее 64000 ч |
| Средний срок службы | не менее 8 лет |

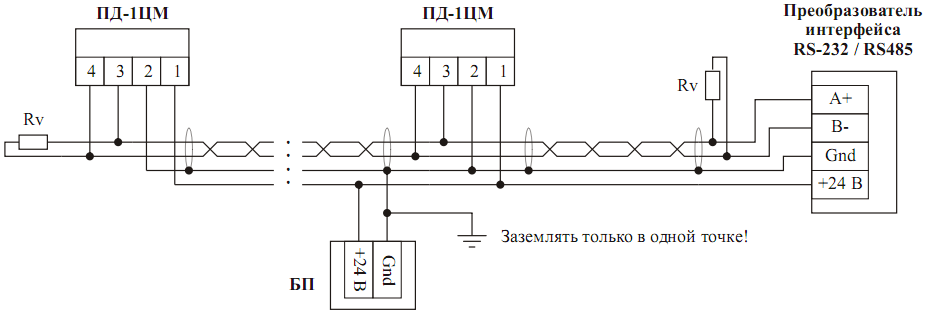

Схема соединений
