Приборы контроля цифровые программируемые с двух- или трёхпозиционным регулятором: ПКЦ-1102; ПКЦ-1103

Приборы контроля цифровые программируемые с двух- или трёхпозиционным регулятором: ПКЦ-1102; ПКЦ-1103

Технические характеристики

ТУ 4221-087-10474265-07

Код по ОКП 42 2172

Приборы предназначены для измерения и цифровой индикации температуры, преобразования сигналов от термопар (ТП) или от термопреобразователей сопротивления (ТС) в унифицированные сигналы постоянного тока, сигнализации выхода температуры за пределы заданных значений (уставок).

Модели:
ПКЦ-1102 – входной сигнал от ТС.
ПКЦ-1103 – входной сигнал от ТП (с НСХ типа ХК или ХА) с встроенной температурной компенсацией свободных концов термопары.

Приборы программируемые.
Пользователь может выбирать (изменять):
- диапазон изменения входного сигнала,
- диапазон изменения выходного сигнала (тока),
- настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух- или трехпозиционного регулятора.

Гальваническая развязка между входными и выходными сигналами.

Наименование параметра Значение параметра
Диапазон измерений (линейная шкала) (-50...+1300) °С (см. шифр заказа)
Тип НСХ 50М, 100М, 50П, 100П, ХА, ХК (см.шифр заказа)
Класс точности 0,5
Выходные сигналы
    - аналоговый (0...5) мА или (4...20) мА
    - 2 дискретных переключающий «сухой контакт» 240 В, 3 А
Индикация измеряемого параметра 4 разряда
Разрешающая способность индикации 0,1 °C или 1 °C
Цвет индикатора зелёный или красный
Сигнализация работы реле 2 светодиодных индикатора
Схема подключения
    - ПКЦ-1102 трехпроводная
    - ПКЦ-1103 компенсационный провод ХА или ХК
Напряжение питания 220 В, 50 Гц
Потребляемая мощность 5 ВА
Климатическое исполнение УХЛ 4.2*
    - температура окружающего воздуха (+5...+50) °С
    - относительная влажность воздуха до 80%
    - атмосферное давление от 84 кПа до 106,7 кПа
Материал корпуса дюралюминий с полимерным покрытием
Габаритные размеры по DIN 437001) (48×96×118) мм
Вес не более 0,6 кг
Средняя наработка на отказ не менее 100000 ч.
Средний срок службы не менее 8 лет

1) Габаритный чертеж см. ПКЦ-1101

ПРОГРАММИРУЕМЫЕ РЕЖИМЫ РАБОТЫ РЕЛЕ


Рис. 1. Сигнализация "выше уставки У1" с гистерезисом ±g1 (двухпозиционный регулятор)


Рис. 2. Сигнализация "ниже уставки У2" с гистерезисом ±g2 (двухпозиционный регулятор)


Рис. 3. Двухпороговая аварийная сигнализация


Рис. 4. Трёхпозиционный регулятор

Схема соединений

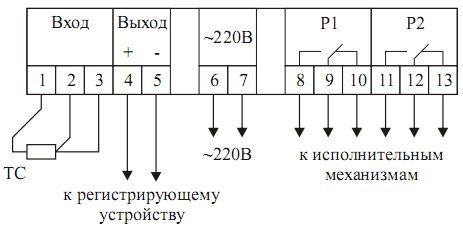

ПКЦ-1102

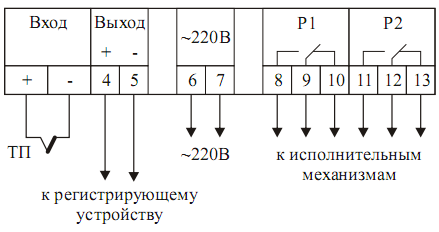

ПКЦ-1103
