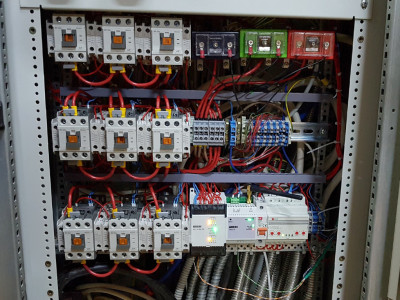

Для загородного дома на базе оборудования ОВЕН спроектирована и изготовлена система переключения фаз во вводном распределительном устройстве (ВРУ).

Основная проблема с электропитанием дома заключалась в том, что в пиковые часы напряжение на одной или двух фазах падало ниже критических отметок, при которых установленные на объекте стабилизаторы уходили в ошибку и отключались, в результате чего отключалась часть критически важных электроприборов и систем в доме. Разработанная система позволяет переключать нагрузки с «плохой» фазы (у которой напряжение упало ниже заданной границы) на фазы с нормальным напряжением. Переключение осуществляется по алгоритму, который позволяет минимизировать количество переключений, а также для подключения дополнительных потребителей выбрать менее загруженную фазу.

Управляет системой программируемое реле с дисплеем ОВЕН ПР200 и модулем вывода ОВЕН МУ110-224.8Р. В качестве измерителя параметров электрической сети использовался щитовой мультиметр с интерфейсом RS-485. Кроме того, в систему включен облачный шлюз ОВЕН ПМ210 для передачи значений тока, напряжения и рабочих параметров системы в облачное хранилище по GPRS-каналу. Связь между модулями организована по протоколу Modbus.

Разработчик - компания «Мастер сети», г. Москва.
