Блок вывода аналоговых сигналов четырёхканальный БВА-4
Технические характеристики
ТУ 4221-077-10474265-05
Код по ОКП 42 2186
Блоки вывода аналоговых сигналов предназначены для выдачи на внешние устройства четырех унифицированных
токовых сигналов 0-5 мА, 0-20 мА или 4-20 мА (программируется пользователем индивидуально для каждого выхода).
Ввод сигналов в блок БВА-4-1 производится по интерфейсу RS-485, протокол Modbus RTU. Максимальное число блоков на одной линии интерфейса - 32.
Ввод сигналов в блок БВА-4-2 производится по специальному интерфейсу от приборов производства НПП <Автоматика> (ПКЦ-4К, ПКЦ-8К, ЭР-6 и др.). Допускается последовательное подключение нескольких блоков аналогового вывода БВА и дискретного вывода БВД к одному главному прибору, при этом установка адресов пользователем не требуется. Максимальное количество блоков определяется главным прибором. Состояние выходов обновляется 1 раз в секунду; при отсутствии связи с главным прибором в тече-
ние 3 секунд и более на выходах устанавливается минимальное значение тока.
Аналоговые выходы гальванически изолированы от интерфейса.
Блоки выпускаются в корпусе для монтажа на DIN-рейку.
| Наименование параметра | Значение параметра |
| Число аналоговых выходов | 4 |
| Диапазоны выходных аналоговых сигналов | 0-5, 0-20 или 4-20 мА |
| Класс точности | 0,25 |
| Индикация | наличие питания, связь с ведущим прибором |
| Максимальное сопротивление нагрузки: | |
| - для диапазонов 0-20, 4-20 мА | не более 500 Ом |
| - для диапазона 0-5 мА | не более 2000 Ом |
| Напряжение питания универсальное: | |
| - от сети постоянного тока | 90-300 В |
| - от сети переменного тока | 85-265 В, 50±1 Гц |
| Потребляемая мощность | 4 ВА |
| Климатическое исполнение: | УХЛ 4.2* |
| - температура окружающего воздуха | (-20...+50) °C |
| - относительная влажность окружающего воздуха | не более 80 % при 35 °C |
| - атмосферное давление | от 84 до 106,7 кПа |
| Устойчивость к механическим воздействиям | N2 по ГОСТ 12997 |
| Защита от воздействия пыли и воды | IP20 по ГОСТ 14254 |
| Габаритные размеры | 105×86×58 мм |
| Масса | 0,4 кг |
| Режим работы | круглосуточный |
| Средний срок службы | 10 лет |
Схема соединений
 |
|

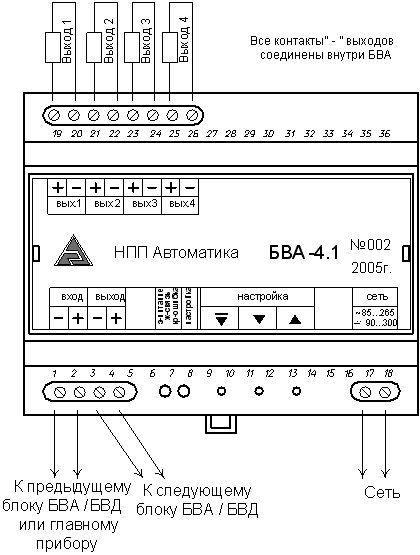

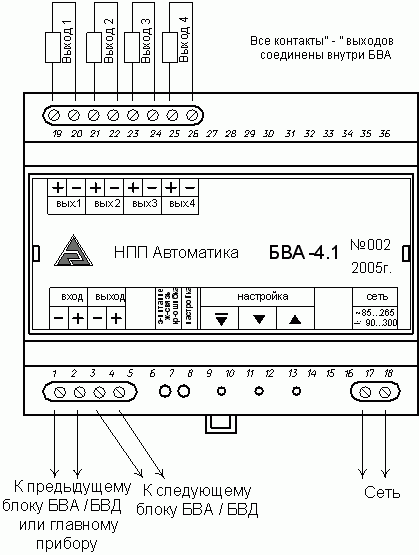

Рис. 2. Схема внешних электрических соединений блок БВА-4 |
 |
|

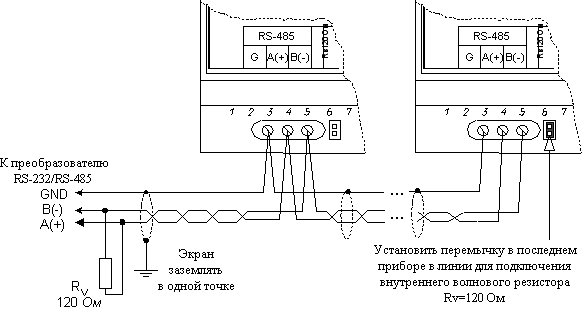

Рис. 3. Схема подключения интерфейса RS485 для ввода сигналов в блок БВА-4.1 |
 |
|

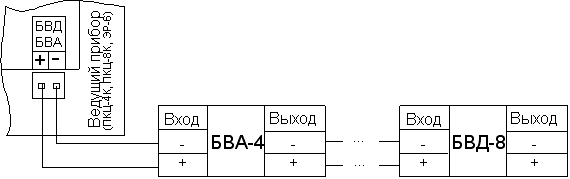

Рис. 4. Схема подключения специального интерфейса приборов ЗАО "НПП "Автоматика" для ввода сигналов в блок БВА-4.2 Погрузитесь в мир азартных игр вавада кз без задержек и ограничений. |
