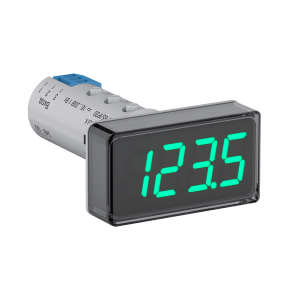

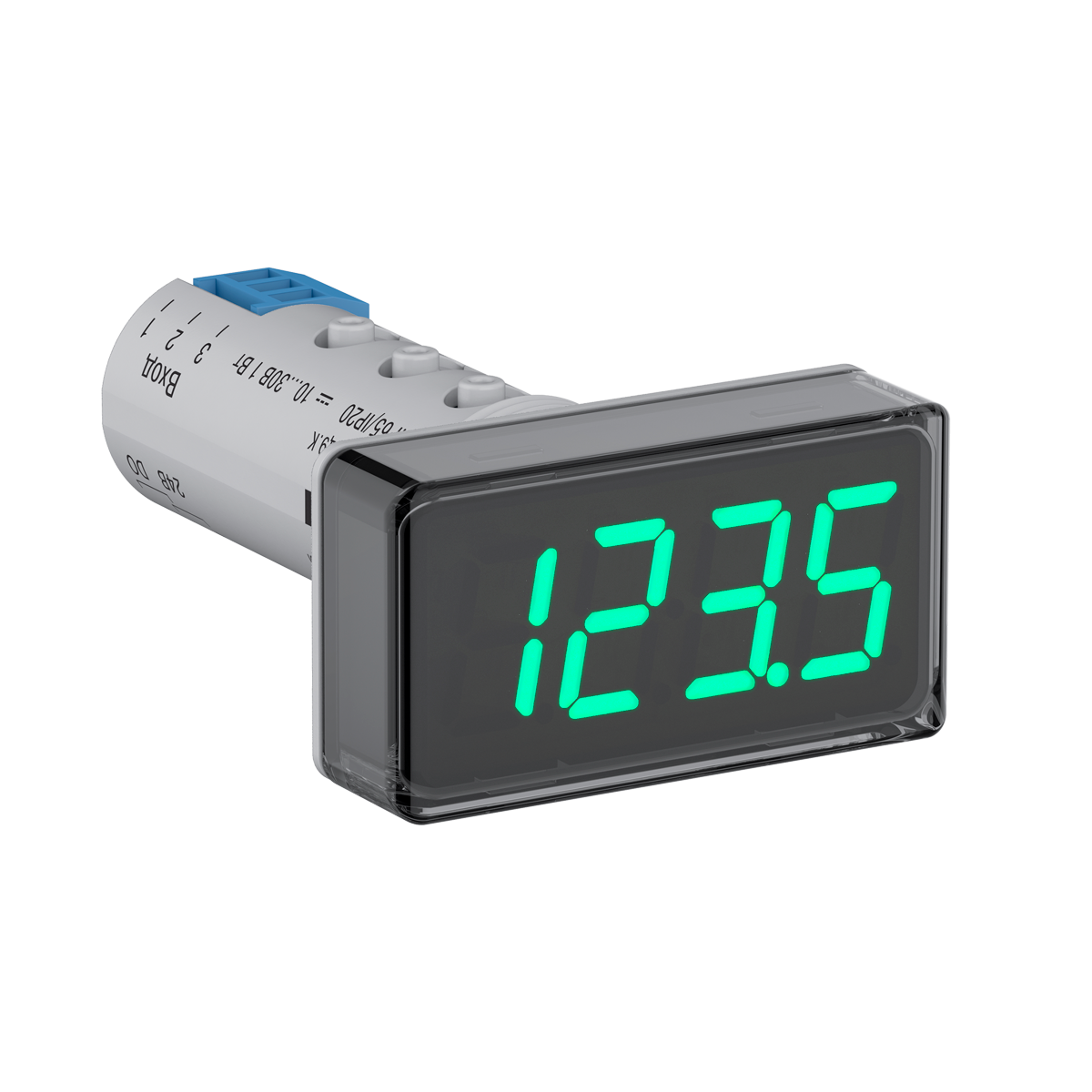

ИТП-17 компактный индикатор с цифровым дисплеем и универсальным входом
Компактный индикатор ИТП-17 предназначен для измерения и отображения параметров технологического процесса на цифровом 4-значном дисплее. Трехцветный индикатор отображает состояние измеряемой величины зеленым, желтым и красными цветами. Пороги смены цвета настраиваются. Универсальный аналоговый вход допускает подключение различных видов сигналов от датчиков температуры, давления, уровня, значений мощности, влажности, концентраций вещества, расхода и пр. Встроенный сигнализационный выход включается при достижении критической величины и позволяет активировать звуковую сигнализацию, индикатор на пульте диспетчера, а также произвести автоматическую блокировку работы до возвращения измеряемой величины в нормальный диапазон .
Функциональные возможности приборов ИТП
- 4-значный трехцветный индикатор.
- Универсальный вход для контроля температуры давления, влажности, уровня и т.п.
- Настройка трехцветной индикации по необходимым порогам.
- Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
- Выходное устройство для сигнализации или управления 200 мА 42 В.
- Питание от внешнего источника постоянного напряжения 10...30 В.
- Настройка при помощи USB через программу OwenConfigurator.
- Режим постоянной индикации измеряемого параметра красным желтым или зеленым цветом.

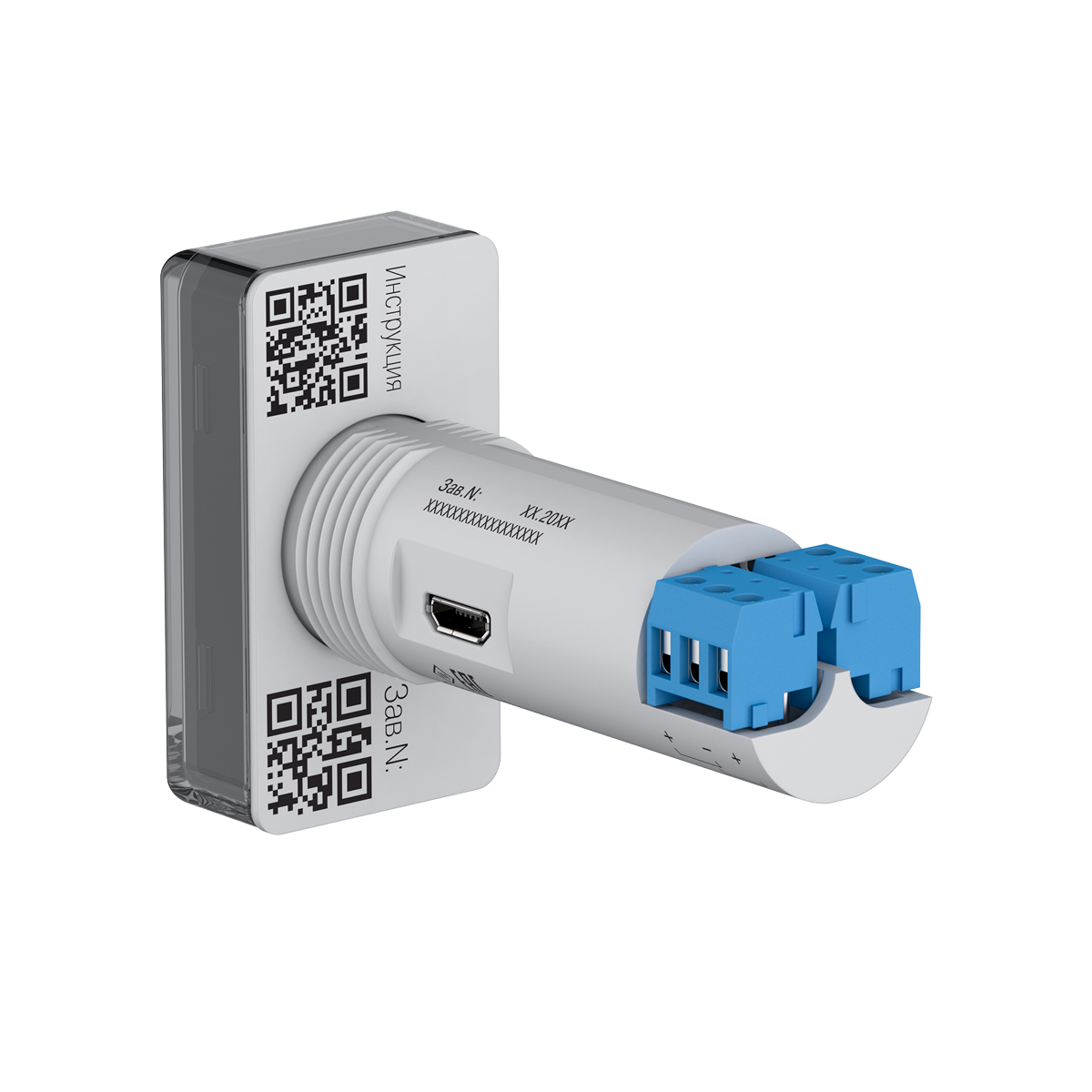

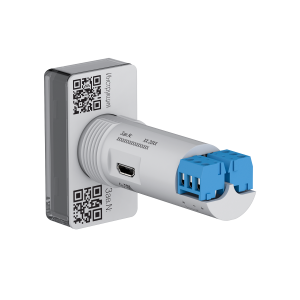

Конструктивные особенности:
- Крепление в отверстие 22 мм.
- Съемные винтовые клеммы с отверткой в комплекте.
- Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
- Степень защиты корпуса IP65** со стороны лицевой панели.
- Гарантийный срок эксплуатации: 2 года.
** - подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 05-24-ДС
Выпускаемые в настоящее время приборы ИТП-17 не имеют сертификата СИ, ведется работа по оформлению.

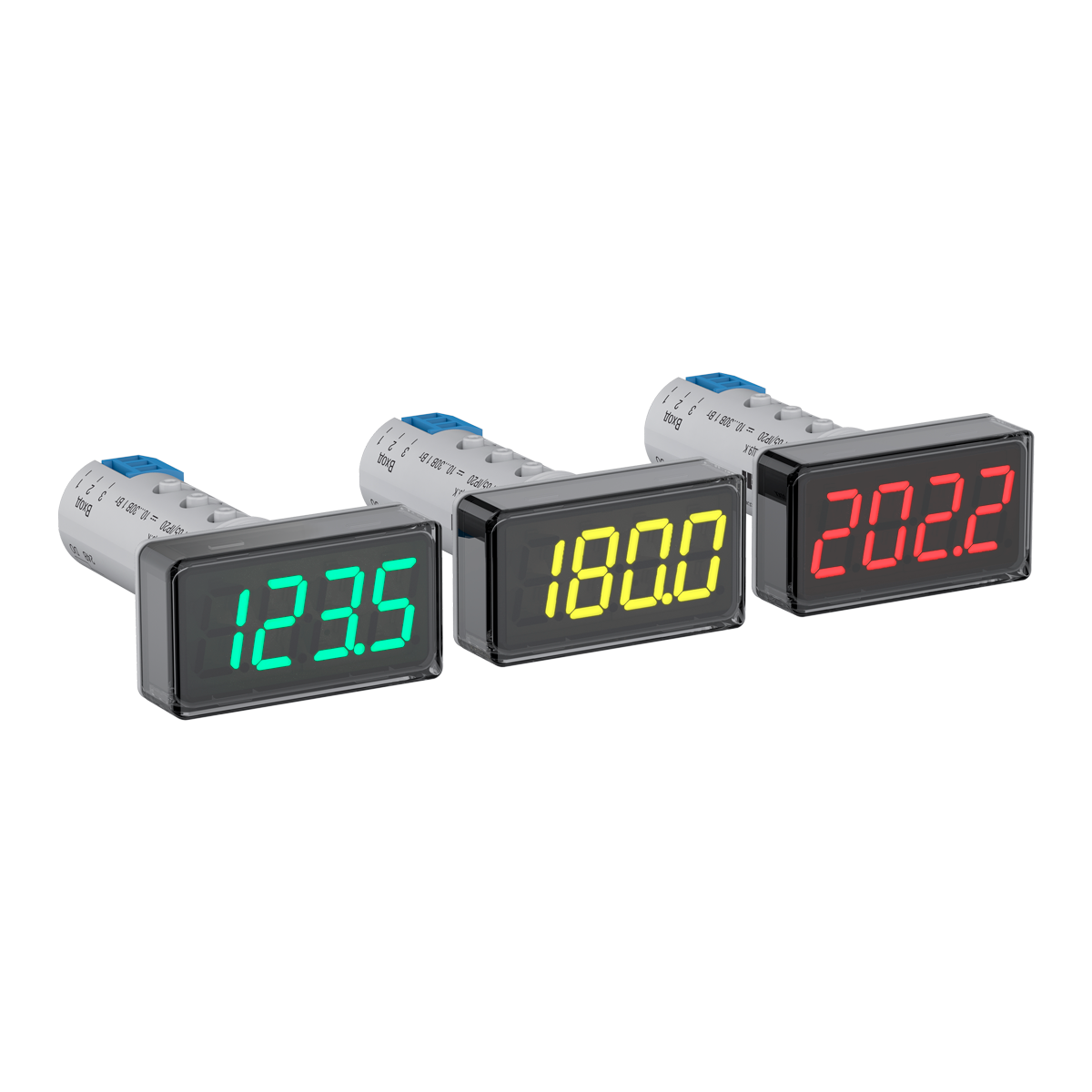

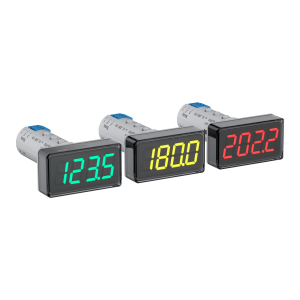

Работа индикации:

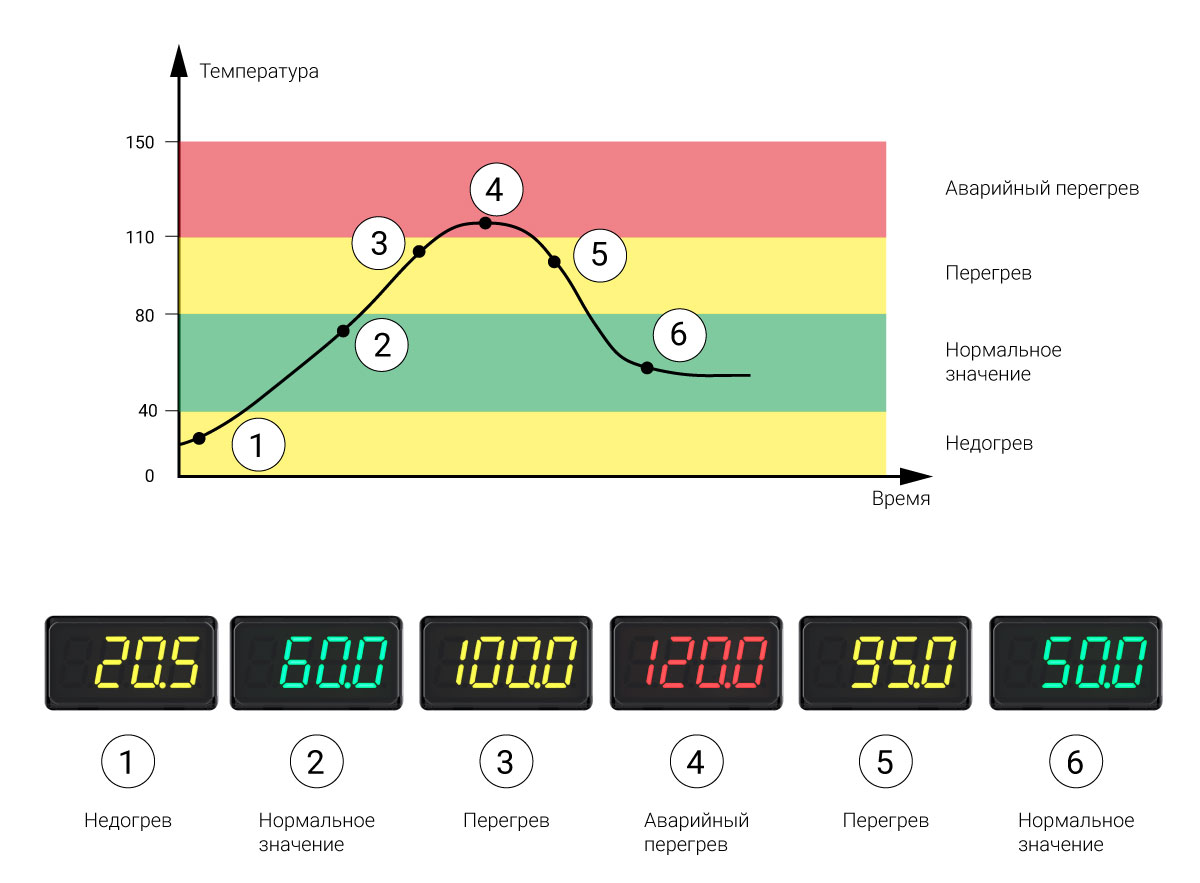

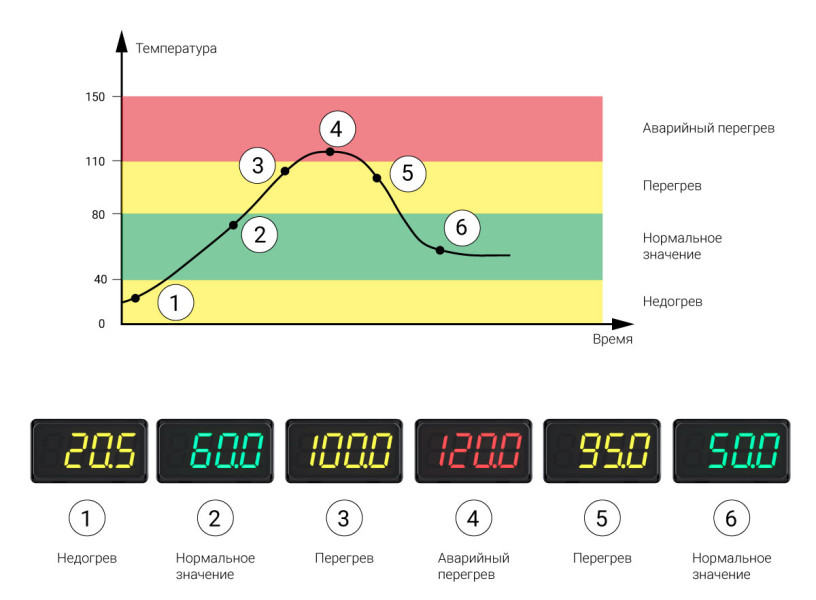

Наглядное оповещение о состоянии измеряемой величины в ИТП-17 сопровождается автоматической сменой цвета. Рассмотрим пример настройки цветовой сигнализации процесса нагрева. Определено четыре события: норма, недогрев, перегрев и аварийный перегрев. Для каждого события предназначен свой цвет индикатора.
Настройка индикатора ИТП-17 допускает установку любых пользовательских значений границ смен цвета и отображаемых для них цветов внутри диапазона измерения сигнала. Единственное правило – значения границ смен цвета каждой последующей зоны должно быть больше предыдущей границы.
Технические характеристики
|
Параметр |
Значение |
|
Питание |
|
|
Напряжение питания |
10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт |
|
Характеристики входных сигналов |
|
|
Количество каналов измерения |
1 |
|
Тип входного сигнала |
|
|
Входное сопротивление при измерении напряжения, не более |
100 кОм |
|
Время опроса входа, не более |
1,0 с |
|
Метрологические характеристики |
|
| Пределы допускаемой основной приведенной погрешности измерений, не более: | |
|
ТС, сигналы напряжения и силы постоянного тока |
±0,25 % |
|
ТП, пирометры |
±0,5 % |
|
Характеристики выходных сигналов |
|
|
Количество выходных устройств |
1 |
|
Типы выходных устройств |
Транзисторный ключ n-p-n-типа:
|
|
Конструктивные исполнения |
|
|
Габаритные размеры |
Щитовой Щ9: 26×48×72 мм |
|
Условия эксплуатации |
|
|
Диапазон рабочих температур |
-40…+60 ⁰С |
|
Относительная влажность воздуха |
Не более 80 %, при +35 °С и более низких температурах без конденсации влаги |
|
Атмосферное давление |
От 84 до 106,7 кПа |
|
Устойчивость к механическим воздействиям |
Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 |
|
Устойчивость к электромагнитным воздействиям |
Соответствует ГОСТ 30804.6.1-2013 |
|
Характеристики надежности |
|
|
Степень защиты корпуса: |
|
|
–щитовой Щ9 (со стороны лицевой панели) |
IP65** |
|
–щитовой Щ9 (со стороны клемм) |
IP20 |
|
Средняя наработка на отказ |
100000 ч |
|
Средний срок службы |
12 лет |
Характеристики измерительных датчиков
|
Условное обозначение датчика |
Диапазон измерений, °С |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 |
|
|
50/100/500/1000П (α=0,00391 °С1) |
-200…+850 |
|
50/100/500/1000М (α=0,00428 °С1) |
-180 …+200 |
|
50/100/500/1000Cu (α)=0,00426 °С1) |
-50 …+200 |
|
50/100/500/1000Pt (α=0,00385 °С1) |
-200…+850 |
| 100/500/1000Ni (α=0,00617 °С1) | -60…+180 |
|
Пирометры сумм. излучения по ГОСТ 10627-71 |
|
|
РК-15 |
+400…+1500 |
|
РК-20 |
+600…+2000 |
|
РС-20 |
+900…+2000 |
|
РС-25 |
+1200…+2500 |
|
Сигнал напряжения по ГОСТ 26.011-80 |
|
|
0...1 В |
|
|
Сигнал напряжения |
|
|
-50...+50 мВ |
|
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 |
|
|
TХК (L) |
-200...+800 |
|
TХА (К) |
-200…+1300 |
|
TЖК (J) |
-200…+1200 |
|
TНН (N) |
-200…+1300 |
|
TМК (Т) |
-200…+400 |
|
TПП (S) |
0…+1750 |
|
TПП (R) |
0…+1750 |
|
TПР (В) |
+200…+1800 |
|
TВР (А-1) |
0…+2500 |
|
TВР (А-2) |
0…+1800 |
|
TВР (А-3) |
0…+1800 |
|
Термоэлектрические преобразователи по DIN 43710 |
|
|
TypeL |
-200…+900 |
