Описание преобразователя частоты Е3-9100
Назначение
Векторный преобразователь частоты без датчика обратной связи по скорости Е3-9100 может использоваться для управления приводом в большинстве существующих промышленных механизмов. В диапазоне мощностей от 0,75 до 15 кВт при решении многих задач он призван заменить более дорогие серии преобразователей EI-7011 и EI-9011.
Е3-9100 обеспечивает точность регулирования 0,2 % и максимальный стартовый момент 200 % на частоте 1 Гц, как при решении сложных задач (управление подъемными кранами, волочильными машинами, многомоторными установками, экструдерами и т. п.), так и при простых применениях (управление насосами, вентиляторами, транспортерами и т. п.).
Е3-9100 выгодно отличают:
• низкая цена при эффективном векторном управлении,
• режим автоматической настройки на двигатель без вращения,
• функция перераспределения механической нагрузки между двигателями в многодвигательных приводах, работающих от нескольких преобразователей,
• функция определения короткого замыкания на выходе перед пуском двигателя.
Технические характеристики
| • Диапазон мощностей 0,75 - 15 кВт. |
| • Векторный режим управления без датчика скорости. |
| • Максимальный стартовый момент 200 % на частоте 1 Гц. |
| • Режим энергосбережения. |
| • Встроенный ПИД-регулятор. |
| • Встроенный тормозной прерыватель. |
| • Управление скоростью с помощью встроенного потенциометра. |
| • Управление по линии связи RS-485 (протокол MODBUS). |
| • Многофункциональные дискретные и аналоговые входы/выходы для расширенных применений. |
| • Питание 380 В, 50 Гц. |
Модельный ряд:
| Модель E3-9100-01Н | 0,75 кВт |
| Модель E3-9100-02Н | 1,5 кВт |
| Модель E3-9100-03Н | 2,2 кВт |
| Модель E3-9100-05Н | 3,7 кВт |
| Модель E3-9100-07Н | 5,5 кВт |
| Модель E3-9100-10Н | 7,5 кВт |
| Модель E3-9100-15Н | 11 кВт |
| Модель E3-9100-20Н | 15 кВт |

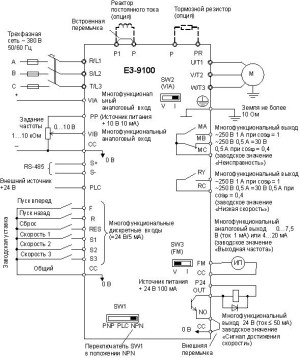

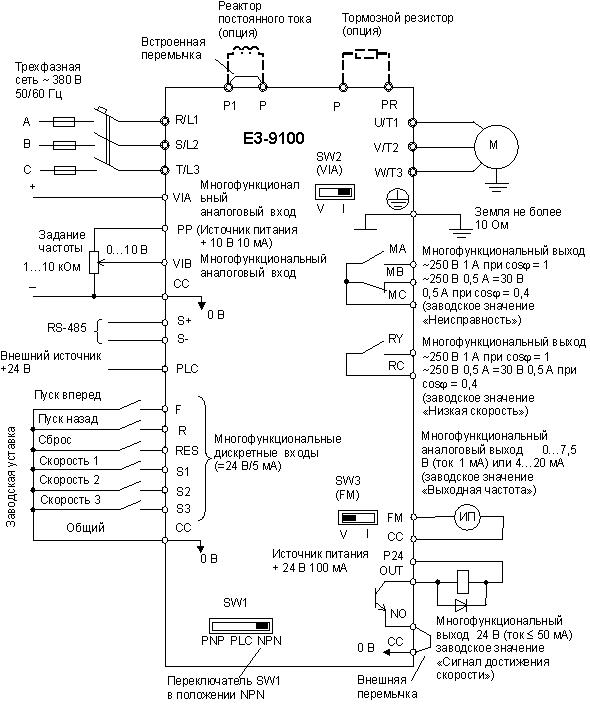

Схема подключения
