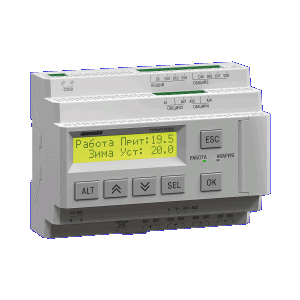

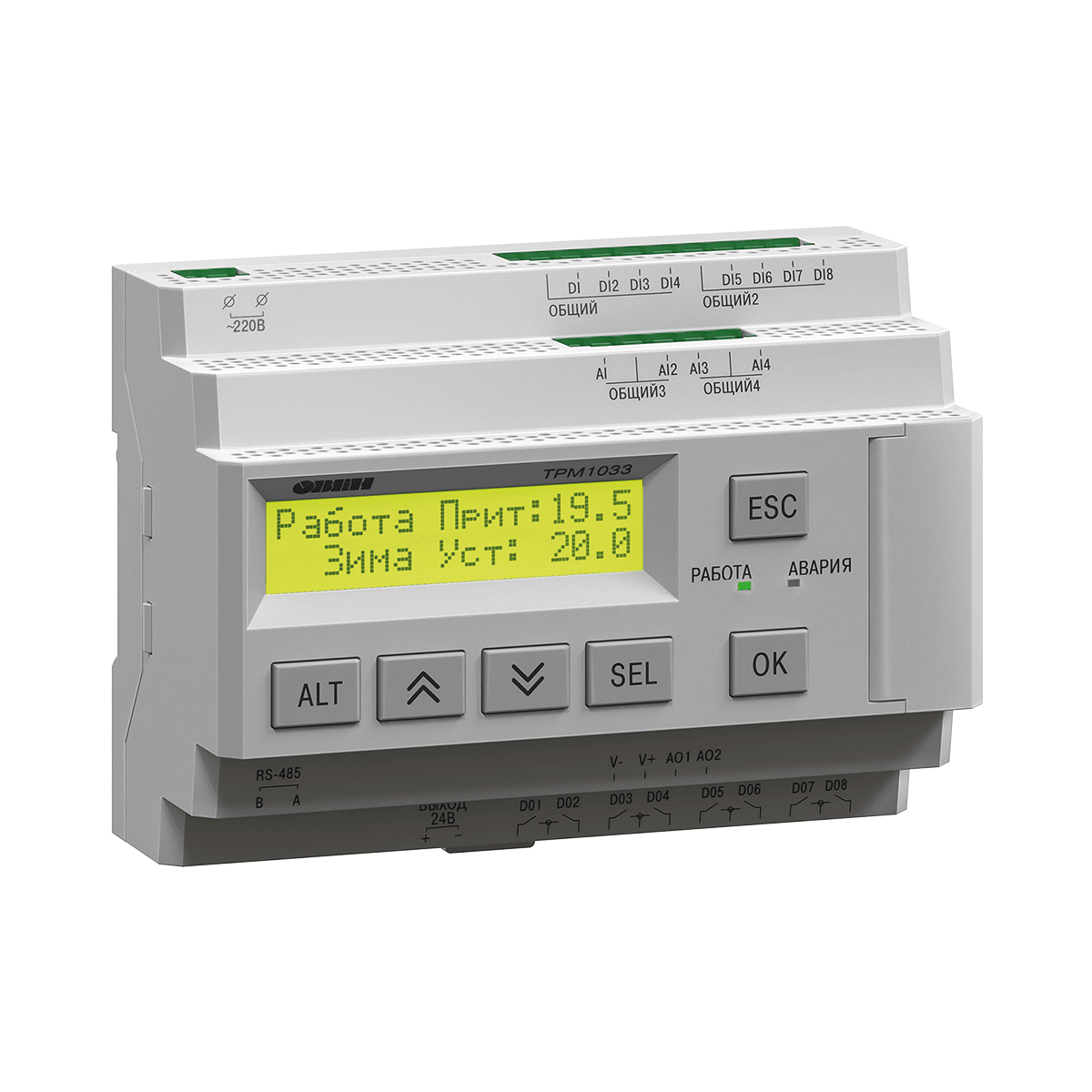

ТРМ1033 контроллер для управления вентиляцией

ТРМ1033 контроллер для управления вентиляцией

Краткое описание

Функциональные возможности

Технические характеристики

Дополнительные возможности

Модификации

ТРМ1033 – это контроллер с готовыми алгоритмами для автоматизации вентиляционных систем. Подходит для управления приточными и приточно-вытяжными установками. Автоматика на базе ТРМ1033 позволяет контролировать работу стандартных элементов вентиляции и регулировать температуру воздуха в помещении.

Преимущества

  • Универсальность. ТРМ1033 – специализированный контроллер с готовым алгоритмом, подходит для применения в составе различных вентиляционных установок.
  • Безопасность. ТРМ1033 своевременно предупреждает диспетчера о неполадках в работе системы.
  • Простота. ТРМ1033 не требует программирования, это позволяет ввести прибор в эксплуатацию в течение часа.
  • Взаимозаменяемость. Единая аппаратная база всех устройств линейки ТРМ1033. Все приборы взаимозаменяемы..
  • Экономичность. Равномерный износ оборудования за счет поддержки управления частотным преобразователем.
  • Диспетчеризация. Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1033 в систему удаленной диспетчеризации (SCADA, OPC).

Функциональные возможности

Элемент Функции ТРМ1033
Водяной калорифер нагрева
  • Прогрев
  • Контроль обмерзания
  • Плавный выход на уставку температуры притока при запуске системы
  • Защита от превышения температуры обратной воды по погодозависимому графику
  • Контроль работы циркуляционного насоса в контуре теплоносителя
Электрический калорифер нагрева
  • Поддержка до 3-х ступеней нагрева
  • Защита от перегрева
  • Режим продува
Воздушный клапан
  • Обогрев
  • Контроль аварии
Воздушный фильтр
  • Контроль засорения
Вентилятор
  • Контроль работоспособности
  • Учет времени наработки
  • Резервирование
  • Управление преобразователем частоты
Увлажнитель
  • Поддержание заданного уровня влажности
  • Контроль аварии
Рекуператор
  • Поддержка работы трех видов рекуператоров: гликолевого, роторного и пластинчатого
  • Прогрев
  • Контроль обмерзания
  • Прогрев воздуха перед рекуператором
  • Контроль аварии
Рециркуляция
  • Управление клапанами притока, рециркуляции и вытяжки посредством аналогового сигнала
ККБ
  • Управление включением
  • Контроль аварии
Водяной охладитель
  • Управление приводом клапана в контуре теплоносителя
Общие
  • Работа по расписанию
  • Коррекция уставки притока по температуре в помещении
  • Поддержка дискретного и аналогового управления приводом клапана теплоносителя
  • Ведение журнала аварий с меткой времени
  • Режим экономии энергии в ночное время суток
  • Автоматическая смена сезонов Зима/Лето по уличной температуре
  • Диспетчеризация посредством RS-485
  • Возможность настройки и смены модификации прибора с помощью конфигуратора
  • Поддержка датчиков РТ100, РТ1000, NTC10k и 4…20 мА
  • Совместим с OwenCloud

Технические характеристики

Параметр

Значение

ТРМ1033-220.х.х

ТРМ1033-24.х.х

Диапазон напряжения питания, В

94…264 (номинальное 120…230 В при частоте 47…63 Гц)

19…30 (номинальное 24 В)

Гальваническая развязка

есть

Электрическая прочность изоляции, В

2830 (между входом питания и другими цепями)

1780 (между входом питания и другими цепями)

Потребляемая мощность, не более

17 ВА

10 Вт

Встроенный источник питания

есть

-

Выходное напряжение встроенного источника питания постоянного тока, В

 24 ± 3

-

Ток нагрузки встроенного источника питания, мА, не более

100

-

Электрическая прочность изоляции (между выходом питания и другими цепями), В

1780

-

Сетевые возможности

Интерфейс связи

RS-485

Протокол связи

Modbus-RTU, Modbus-ASCII

Режим работы

Slave

Скорость передачи данных, бит/сек

9600, 14400, 19200, 38400, 57600, 115200

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры, мм

123×90×58

Степень защиты корпуса по ГОСТ 14254-96

IP20

Масса контроллера, кг, не более (для всех вариантов исполнений)

0,6

Средний срок службы, лет

8

Дискретные входы

Количество входов

8

Номинальное напряжение питания, В

230 (переменный ток)

24 (постоянный ток)

Максимально допустимое напряжение питания, В

264 (переменный ток)

30 (постоянный ток)

Тип подключаемого датчика

Механические коммутационные устройства

(реле, контакты кнопок и выключателей)

Ток «логической единицы», мА

0,7…1,45

2…4

Ток «логического нуля», мА

0…0,5

0…0,5

Уровень сигнала, соответствующий «логической единице», В

159…264

15…30

Минимальная длительность импульса, воспринимаемая дискретным входом, мс

50

2

Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс

100

30

Гальваническая развязка

Групповая, по 4 входа (1–4 и 5–8)

Электрическая прочность изоляции, В

1780 между группами входов

2830 между другими цепями контроллера

Аналоговые входы

Количество

4

Тип датчика

Pt100, Pt1000, NTC10k, Ni1000, 4...20 мА

Предел основной приведенной погрешности, %

±1,0

Период обновления результатов измерения четырех каналов, мс, не более

10

Гальваническая развязка

Отсутствует

Дискретные выходы

Количество выходных устройств

8

Тип выходного устройства

Дискретный, релейные (нормально-разомкнутые контакты)

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции, В

2830

Внешняя нагрузка не менее, кОм 2
Коммутируемое напряжение в нагрузке, В, не более

– для цепи постоянного тока

30 (резистивная нагрузка)

– для цепи переменного тока 250 (резистивная нагрузка)

Допустимый ток нагрузки, не более

5 А

3 А

Допустимый ток нагрузки, мА, не менее

10 (при 5 В постоянного тока)

Механический ресурс реле, циклов, не менее

10 000 000

Аналоговые выходы

Количество выходных устройств

2

Тип выходного устройства

ЦАП 0…10 В

Внешняя нагрузка не менее, кОм

2

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции, В

2830

Индикация и элементы управления

Тип дисплея

Текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Дискретные индикаторы

Два светодиодных индикатора (красный и зеленый)

Количество механических кнопок

6

Дополнительные возможности

Конфигурирование контроллера для управления вентиляцией с ПК

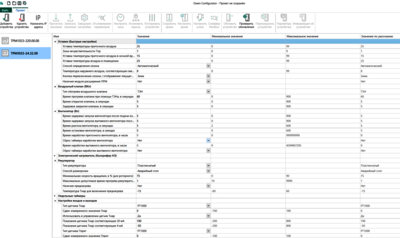

Контроллер ТРМ1033 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.

Конфигурирование контроллера для управления насосами с ПК


Диспетчеризация контроллера для управления вентиляцией

Наличие интерфейса RS-485 позволяет включать ТРМ1033 в системы распределенной диспетчеризации. Информацию с приборов можно передавать на OPC-серверы, SCADA-системы, облачные сервисы. В ОВЕН OPC-сервер и облачном сервисе OwenCloud представлены готовые шаблоны для ТРМ1033.

Удаленный мониторинг работы контроллера для управления насосами со смартфона

При работе с OwenCloud удаленный контроль и управление системой в реальном времени можно осуществлять как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.



Модификации

Модификации ТРМ1033
