Командный электрический прибор КЭП-12М
Технические характеристики
ТУ 4217-080-10474265-05
Код по ОКП 42 1722
Приборы предназначены для дискретного управления исполнительными механизмами, установленными в технологическом процессе.
Управление осуществляется по циклограмме или по часам реального времени, которые устанавливаются пользователем.
Приборы имеют 12 дискретных выходов, каждый из которых программируется до 14 значений (участков циклограммы).
Управление прибором (пуск/пауза/стоп) - ручное или дистанционное.
Прибор монтируется на рейку DIN EN 20 022.
| Наименование параметра | Значение параметра |
| Число независимо управляемых дискретных выходов | 12 |
| Число участков циклограммы для каждого выхода | 14 |
| Дискретность установки значений времени | 1 с |
| Диапазон установки времени | от 00 ч 00 мин. 00 с до 23 ч 59 мин. 59 с |
| Точность выдержки времени и хода часов: | не хуже ±2 с/сут |
| Дистанционное управление | дискретный сигнал (5...30) В |
| Типы и параметры дискретных выходов | |
| - электромагнитные реле | переключение ~250 В, 3 А |
| - твердотельные реле | замыкание ~250 В, 120 мА или =400 В, 120 мА |
| - транзисторные оптопары | =50 В, 30 мА |
| - симисторные оптопары 3) | ~250 В |
| Срок службы элемента резервного питания часов | 5 лет (CR2032) |
| Напряжение питания 1) | 24 В ±10% |
| Потребляемая мощность | 5 ВА |
| Климатическое исполнение | УХЛ 4.2* |
| - температура окружающего воздуха | (-20...+50) °С |
| - относительная влажность окружающего воздуха | не более 80 % при 35°С |
| - атмосферное давление | от 84 кПа до 106,7 кПа |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | N2 |
| Материал корпуса | поликарбонат |
| Габаритные размеры 2) | (157×92×58) мм |
| Вес | не более 0,4 кг |
| Режим работы | круглосуточный |
| Время готовности к работе после включения питания | немедленно |
| Средняя наработка на отказ | не менее 35000 ч |
| Средний срок службы | не менее 10 лет |
1) Прибор защищен от подачи напряжения питания в неправильной полярности. В качестве источника питания можно использовать блок питания БПИ-24-120.
2) Прибор выпускается в корпусе для монтажа на DIN-рейку
3) Симисторные оптопары предназначены только для управления внешними силовыми симисторами или встречно-параллельно включенными тиристорами, непосредственное подключение нагрузки не допускается
Схема соединений
 |
|

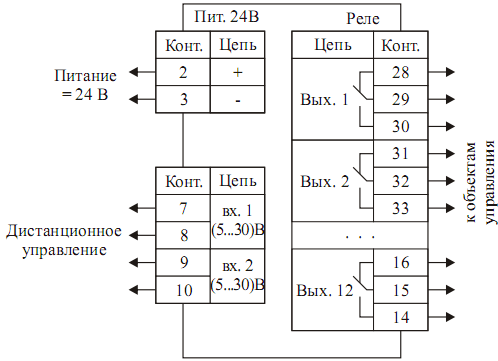

Рис. 1. Схема внешних соединений КЭП-12М |
