Преобразователи малых давлений  ПД-1Т, ПД-1Н, ПД-1ТН

Преобразователи малых давлений ПД-1Т, ПД-1Н, ПД-1ТН

Технические характеристики

ТУ 4212-027-10474265-03

ТУ 4212-089-10474265-07

Код по ОКП 42 1281

Преобразователи малых давлений предназначены для преобразования избыточного давления или разрежения (вакуума) в унифицированный сигнал постоянного тока.

Преобразователи применяются для измерения малых давлений газов в различных отраслях промышленности в том числе в ЖКХ для оснащения котельных и т.п.

Модели:
ПД-1.Н – преобразователь избыточного давления - напоромер;
ПД-1.Т – преобразователь разрежения (вакуума) – тягомер;
ПД-1.ТН – преобразователь избыточного давления и разрежения - тягонапоромер.

Преобразователи устойчивы к вибрациям и защищены от проникновения пыли и воды

Наименование параметра Значение параметра
Диапазон измерения (линейная шкала) 1) (-7,5...0) кПа; (0...7,5) кПа; ±4 кПа
Температура рабочей среды (-25...85) ºС
Класс точности 1,5 или 2,5
Выходной сигнал постоянного тока (4...20) мА, двухпроводная схема
(0...5) мА, трехпроводная схема
Напряжение питания постоянного тока 2) (12...30) В
Потребляемая мощность 1 ВА
Климатическое исполнение УХЛ 3.1*
    - температура окружающего воздуха (-10...+50) ºС
    - относительная влажность окружающего воздуха до 95 % при 35 ºС
    - атмосферное давление от 84 кПа до 106,7 кПа
Защита от воздействия пыли и воды по ГОСТ 14254 IP54
Устойчивость к механическим воздействиям по ГОСТ 12997 V2
Материал корпуса дюралюминий с полимерным покрытием
Материал штуцера нержавеющая сталь
Габаритные размеры (121×58×35) мм
Вес не более 0,3 кг
Подключение 3) штуцер М20×1,5; под трубку ПВХ (6×4) мм; штуцер М30×2
Средняя наработка на отказ не менее 100000 ч
Средний срок службы не менее 10 лет

1) По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения.
2) В качестве блока питания и измерительного прибора можно использовать приборы типа ПКЦ или ПС-4.
3) Входные штуцеры см. ПД-1, рис. 3

Схема соединений

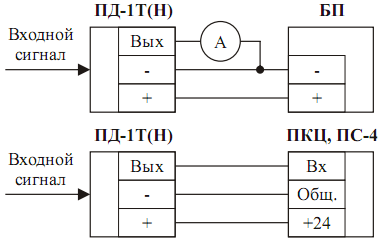

Рис. 1. ПД-1х.05 с выходным током (0...5) мА

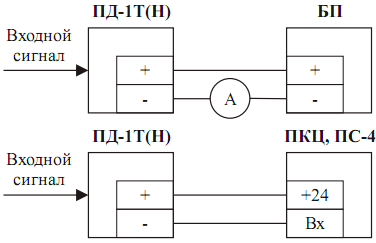

Рис. 2. ПД-1х.42 с выходным током (4...20) мА

Array ( )

Руководство по эксплуатации

Скачать PD-1_04RE_v07.pdf
