Преобразователи пневмоэлектрические одноканальные ПЭ-1; ПЭ-1Р
Технические характеристики
ПЭ-1 - ТУ 4212-089-10474265-07
ПЭ-1Р - ТУ 4218-047-10474265-06
Код по ОКП 42 1831
Предназначены для измерения давления и преобразования его в унифицированный выходной сигнал постоянного тока:
- пневматического сигнала (ПЭ-1х.П);
- избыточного давления неагрессивных газов (ПЭ-1х.И);
- вакуума (ПЭ-1х.В).
| Наименование параметра | Значение параметра |
| Диапазон измерения (линейная шкала) 1) |
(20...100) кПа; (0...250) кПа; (0...-60) кПа (см. шифр заказа) |
| Температура рабочей среды | (5...50) °С |
| Класс точности | 0,5 |
| Выходной сигнал постоянного тока | (4...20) мА; (0...5) мА |
| Напряжение питания | |
| - ПЭ-1.х | ~220 В, 50 Гц |
| - ПЭ-1Р.х | (15...30) В постоянного тока2) |
| Потребляемая мощность | |
| - ПЭ-1.х | 5 ВА |
| - ПЭ-1Р.х | 0,6 ВА |
| Климатическое исполнение | УХЛ 4.2* |
| - температура окружающего воздуха | (5...50) °С |
| - относительная влажность окружающего воздуха | до 80 % при 35 °С |
| - атмосферное давление | от 84 кПа до 106,7 кПа |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | N2 |
| Материал корпуса | |
| - ПЭ-1.х | металл с полимерным покрытием |
| - ПЭ-1Р.х | поликарбонат |
| Габаритные размеры | |
| - ПЭ-1.х | (73×98×200) мм |
| - ПЭ-1Р.х | (35×86×58) мм |
| Вес | |
| - ПЭ-1.х | не более 1,5 кг |
| - ПЭ-1Р.х | не более 0,2 кг |
| Подключение | штуцер под трубку ПВХ (6×4) мм |
| Средняя наработка на отказ | не менее 64000 ч |
| Средний срок службы | не менее 8 лет |
1) По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения.
2) В качестве блока питания и измерительного прибора можно использовать приборы типа
ПКЦ или ПС-4.
Схема соединений
 |
|
Рис. 1. ПЭ-1 |
 |
|

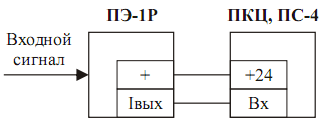

Рис. 2. ПЭ-1Р с выходным сигналом 4...20 мА |
 |
|

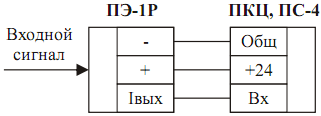

Рис. 3. ПЭ-1Р с выходным сигналом 0...5 мА |
