Преобразователь давления ПД-1

Преобразователь давления ПД-1

Технические характеристики

ПД-1.1

ПД-1.2

ПД-1.3

ТУ 4212-027-10474265-03 ТУ 4212-089-10474265-07

Код по ОКП 42 1281

Преобразователи предназначены для преобразования избыточного давления или разрежения (вакуума) в унифицированный сигнал постоянного тока.

Преобразователи применяются для измерения давления газов и жидкостей, в том числе и агрессивных, в различных отраслях промышленности.

Модели:
ПД-1.1 – с полисиликоновым сенсором (неагрессивные газы);
ПД-1.2 – с керамическим сенсором (агрессивные жидкости и газы);
ПД-1.3 – с сенсором с защитной мембраной из нержавеющей стали (агрессивные жидкости и газы).

Преобразователи устойчивы к вибрациям и защищены от проникновения пыли и воды.

Наименование параметра Значение параметра
Диапазон измерения (линейная шкала) 1) (-60...0) кПа; (0...+4000) кПа
Температура рабочей среды (-25...+85) °С
Класс точности 0,5
Выходной унифицированный сигнал постоянного тока (0...5) мА, трехпроводная схема, рис. 1
(4...20) мА, двухпроводная схема, рис. 2
Напряжение питания постоянного тока 2)
    - с выходным сигналом (0...5) мА 24 В
    - с выходным сигналом 4...20 мА (12...30) В
Потребляемая мощность 1 ВА
Климатическое исполнение УХЛ 3.1*
    - температура окружающего воздуха (-10...+50) °С (по особому заказу для (0...5) мА: (-40...+70) °С)
    - относительная влажность окружающего воздуха не более 95 % при 35 °C
    - атмосферное давление от 84 кПа до 106,7 кПа
Защита от воздействия пыли и воды по ГОСТ 14254 IP54
Устойчивость к механическим воздействиям по ГОСТ 12997 V2
Материал корпуса дюралюминий с полимерным покрытием
Материал штуцер нержавеющая сталь
Габаритные размеры 164×58×35 мм
Вес не более 0,3 кг
Подключение штуцер М20×1,5 (под трубку ПВХ (6×4) мм), штуцер М30×2
Средняя наработка на отказ не менее 100000 ч
Средний срок службы не менее 10 лет

Примечания:

1)По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения.
2)В качестве блока питания и измерительного прибора можно использовать приборы типа ПКЦ или ПС-4.

Схема соединений

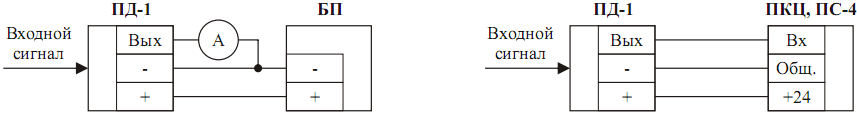

Рис. 1. ПД-1 с выходным током (0...5) мА

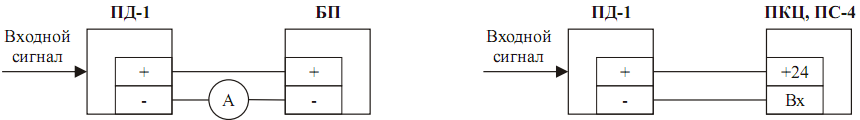

Рис. 2. ПД-1 с выходным током (4...20) мА

Array ( )

Руководство по эксплуатации

Скачать PD-1_04RE_v07.pdf
