Преобразователь интерфейса ПИ-1
Технические характеристики
ТУ 4217-062-10474265-05
Код по ОКП 42 1728
Преобразователь интерфейса (далее преобразователь) предназначен для сопряжения персонального или промышленного компьютера, имеющего интерфейс RS-232C, с локальной вычислительной сетью, использующей интерфейс RS-485, с гальванической развязкой между ними, в полудуплексном режиме.
Преобразователь обеспечивает автоматическое определение направления передачи данных. Имеется индикация наличия питания и передачи данных.
Установка скорости обмена и формата посылки производится пользователем при помощи DIP-переключателя.
Преобразователь выпускается в корпусе для монтажа на DIN-рейку.
| Наименование параметра | Значение параметра |
| Формат посылки | 5, 7, 8 или 9 бит данных |
| Скорость обмена данными | 1200, 2400, 4800, 9600, 19200, 38400, 57600 или 115200 бод (устанавливается пользователем) |
| Индикация | наличие питания и передача данных |
| Напряжение питания переменного тока | ~(187...242) В, 50+1 Гц |
| Потребляемая мощность | 2 ВА |
| Климатическое исполнение: | УХЛ 4.2* |
| - температура окружающего воздуха | -20...+50 °C |
| - относительная влажность окружающего воздуха | не более 80 % при 35 °C |
| - атмосферное давление | от 84 до 106,7 кПа |
| Устойчивость к механическим воздействиям | N2 по ГОСТ 12997 |
| Защита от воздействия пыли и воды | IP20 по ГОСТ 14254 |
| Габаритные размеры | 92×35×58 мм |
| Масса | 0,4 кг |
| Режим работы | круглосуточный |
| Средний срок службы | 10 лет |
Пользователь устанавливает в формате посылки :
- число битов данных,
- наличие или отсутствие бита четности,
- 1 или 2 стоп-бита
 |
|

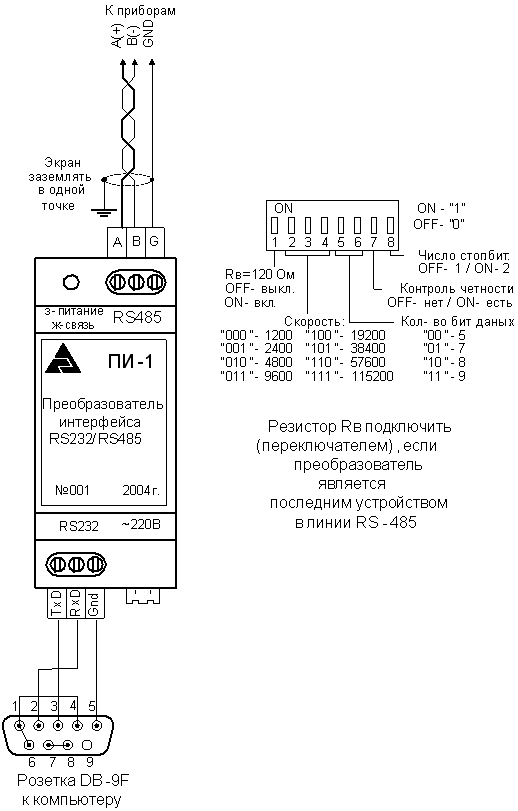

Рис. 2. Схема внешних электрических соединений преобразователя интерфейса ПИ-1 |
