Преобразователь пневмоэлектрический четырёхканальный ПЭ-4
Технические характеристики
ПЭ-4.П
ПЭ-4.И
ПЭ-4.В
ТУ 4212-089-10474265-07
Код по ОКП 42 12
Предназначены для измерения давления и преобразования его в унифицированный сигнал постоянного тока:
- пневматического сигнала (ПЭ-4.П);
- избыточного давления неагрессивных газов (ПЭ-4.И);
- вакуума (ПЭ-4.В).
| Наименование параметра | Значение параметра |
| Диапазон измерения (линейная шкала) 1) | (20...100) кПа; (0...250) кПа; (0...-60) кПа см. шифр заказа |
| Температура рабочей среды | (5...50) °С |
| Класс точности | 0,5 |
| Выходной сигнал постоянного тока | (4...20) мА; (0...5) мА |
| Напряжение питания | ~220 В, 50 Гц |
| Потребляемая мощность | не более 10 ВА |
| Климатическое исполнение | УХЛ 4.2* |
| - температура окружающего воздуха | (5...50) °С |
| - относительная влажность окружающего воздуха | до 80 % при 35 °С |
| - атмосферное давление | от 84 кПа до 106,7 кПа |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | N2 |
| Материал корпуса | дюралюминий с полимерным покрытием |
| Габаритные размеры | (206×128×76) мм |
| Вес | не более 1,1 кг |
| Подключение | штуцер под трубку ПВХ (6×4) мм |
| Средняя наработка на отказ | не менее 64000 ч |
| Средний срок службы | не менее 8 лет |
Примечание:
1) По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения; каждый канал может иметь свой диапазон измерения

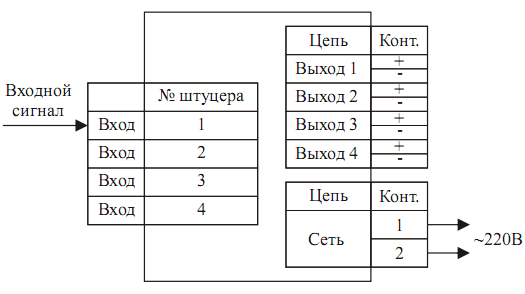

Схема соединений
 |
|
Рис. 1. ПЭ-4 |
