Приборы контроля давления цифровые ПКД-1105
Технические характеристики
ПКД-1105Т
ПКД-1105Н
ПКД-1105ТН
ТУ 4212-089-10474265-07
Код по ОКП 42 1282
Приборы предназначены для измерения малого давления или разрежения неагрессивных газов, преобразования их в унифицированные сигналы постоянного тока, цифровой индикации значения давления, сигнализации выхода давления за пределы заданных значений (уставок).
Приборы применяются для измерения малых давлений газов в различных отраслях промышленности, в том числе в ЖКХ для оснащения котельных и т.п.
Конструктивно приборы выпускаются в двух исполнениях – корпус для щитового или навесного монтажа.
Модели:
ПКД-1105Н – измерение избыточного давления - напоромер;
ПКД-1105Т – измерение разрежения (вакуума) – тягомер;
ПКД-1105ТН — измерение избыточного давления и разрежения - тягонапоромер.
Приборы программируемые.
Пользователь может выбирать (изменять):
- диапазон изменения входного сигнала;
- диапазон изменения выходного сигнала (тока);
- установку нуля;
- настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух-или трехпозиционного регулятора.
| Наименование параметра | Значение параметра |
| Диапазон измерения (линейная шкала) | |
| - ПКД-1105Н (напоромер) | (0...0,25; 0...1; 0...2,5; 0...5; 0...7,5) кПа |
| - ПКД-1105Т (тягомер) | (0...-0,25; 0...-1; 0...-2,5; 0...-5; 0...-7,5) кПа |
| - ПКД-1105ТН (тягонапоромер) | (0...±0,125; 0...±0,5; 0...±1; 0...±2,5; 0...±4) кПа |
| Класс точности | 1,5 или 2,5 |
| Выходные сигналы | |
| - аналоговый | (0...5) мА или (4...20) мА |
| - 2 дискретных | переключающий «сухой контакт», ~240 В, 3 А |
| Индикация измеряемого параметра | 4 разряда |
| Цвет индикатора | зелёный или красный |
| Сигнализация работы реле | 2 светодиодных индикатора |
| Напряжение питания | ~220 В, 50 Гц |
| Потребляемая мощность | не более 5 ВА |
| Климатическое исполнение | УХЛ 4.2* |
| - температура окружающего воздуха | (5...50) °С |
| - относительная влажность воздуха | до 80 % при 35 ºС |
| - атмосферное давление | от 84 кПа до 106,7 кПа |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | N2 |
| Материал корпуса | дюралюминий с полимерным покрытием |
| Габаритные размеры по DIN 43700 | (48×96×118) мм |
| Вес | не более 0,6 кг |
| Подключение к процессу | штуцер под трубку ПВХ (6×4) мм |
| Средняя наработка на отказ | не менее 64 000 ч |
| Средний срок службы | не менее 8 лет |
ПРОГРАММИРУЕМЫЕ РЕЖИМЫ РАБОТЫ РЕЛЕ
Рис. 1. Сигнализация "выше уставки У1" с гистерезисом ±g1 (двухпозиционный регулятор)
Рис. 2. Сигнализация "ниже уставки У2" с гистерезисом ±g2 (двухпозиционный регулятор)
Рис. 3. Двухпороговая аварийная сигнализация
Рис. 4. Трёхпозиционный регулятор
 |
|

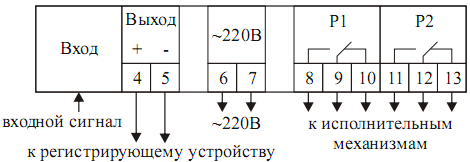

Рис. 1. ПКД-1105 |
