Регулятор напряжения РЕН-1
Технические характеристики
ТУ 4218-081-10474265-05
Код по ОКП 42 1821
Предназначен для преобразования напряжения переменного тока ~220 В / 50 Гц в регулируемое напряжение переменного или постоянного тока пропорционально величине управляющего сигнала или положению ручного задатчика.
Применяется для плавного управления электрической мощностью, подводимой к нагревательным элементам, плавного управления освещением, управления скоростью вращения двигателей постоянного тока.
Имеется встроенная защита от перегрузки и короткого замыкания.
Имеется индикация величины управляющих сигналов для обеспечения безударного перехода с автоматического на ручной режим управления.
| Наименование параметра | Значение параметра |
| Диапазон регулирования выходного напряжения | 5...220 В |
| Максимальный выходной ток | 10 А |
| Максимальная выходная мощность | 2 кВт |
| Стабильность поддержания выходного напряжения | ±0,5 % |
| Обратная связь по напряжению | имеется |
| Управление выходным напряжением | дистанционное или ручное с передней панели прибора |
| Входной управляющий сигнал постоянного тока | (0...10) В; (0...5) или (0...20) мА |
| Сигнал блокировки выходного напряжения 1) | (5...24) В |
| Защита от короткого замыкания | имеется |
| Тепловая защита выходного каскада | по заказу |
| Напряжение питания | однофазное ~220 В / 50 Гц |
| Потребляемая мощность | не более 10 ВА |
| Климатическое исполнение | УХЛ 4.2* |
| - при температуре окружающего воздуха | (+5...+50) °C |
| - при относительной влажности воздуха | не более 80 % при 35 °C |
| - при атмосферном давлении | от 84 до 106,7 кПа |
| Защита от воздействия пыли и воды | IP20 по ГОСТ 14254 |
| Устойчивость к механическим воздействиям | V2 по ГОСТ 12997 |
| Габаритные размеры по DIN 43700 | 48×96×150 мм |
| Масса | 0,7 кг |
| Средняя наработка на отказ | 50 000 ч |
| Средний срок службы | 10 лет |
1) сигнал блокировки выходного напряжения может быть использован в цепях защиты технологического оборудования, например от перегрева ТЭНов совместно с сигнализатором температуры
Схема соединений
 |
|

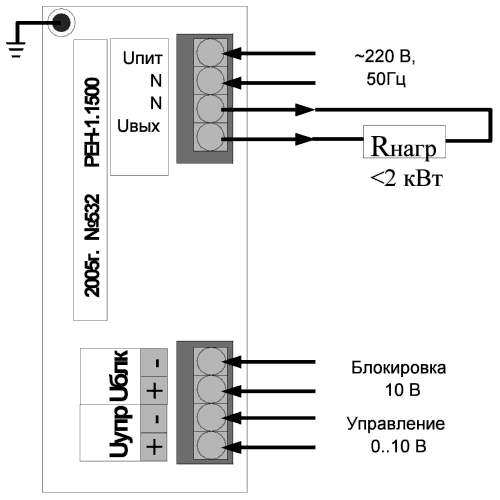

Рис. 2. Схема внешних электрических соединений регулятора напряжения РЕН-1 |
