Alpha-X CPU Программируемый логический контроллер
Программируемый логический контроллер Alpha-X — это современный ПЛК, управляемый средой исполнения AXCode и программируемый на языке С++. Предназначен для автоматизации и управления технологическими процессами в различных отраслях промышленности:
- Системы автоматического управления локальными участками различных общепромышленных объектов, системы удаленного ввода-вывода и диспетчеризации.
- Деревообрабатывающая промышленность — управление станками, сушильными камерами, транспортными системами.
- Аграрная промышленность — автоматизация линий сортировки, климат-контроль в теплицах, управление зернохранилищами.
- Инженерные системы зданий — автоматизация отопления, вентиляции, кондиционирования (HVAC), водоснабжения.
- Производственные и испытательные стенды — управление процессами испытаний, сбор данных с датчиков.
- Климатические камеры и установки – контроль и управление режимами работы, с измерением и поддержанием параметров.
- Овощехранилища — автоматизированный контроль условий хранения продукции.
- Пищевые производства — управление конвейерными линиями, дозирующими и фасовочными системами.
- Компрессорные установки — контроль параметров, управление режимами работы компрессоров, интеграция со смежными системами.
- Дозирующее оборудование — обработка сигналов датчиков и управление исполнительными механизмами.
- Управление локальными механизмами — автоматизация работы различных исполнительных устройств.
Особенности ПЛК Alpha-X
Программные особенности ПЛК Alpha-X
- Все возможности языка стандарта C++17 (за исключением работы с динамической памятью).
- Современная среда программирования на базе открытого редактора Code OSS (VS Code).
- Все стандартные функции ПЛК: подпрограммы, входы-выходы, таймеры, протокол Modbus, энергонезависимая память.
- Операционная система реального времени (ОСРВ).
- Удобная интеграция с системой контроля версий git.
- Обновление прошивки по любому из доступных интерфейсов.
Аппаратные особенности ПЛК Alpha-X
- Соответствие современным требованиям промышленной автоматизации: гальваническая изоляция интерфейсов, работа в условиях жестких электромагнитных помех.
- Более 10 модификаций модулей расширения: дискретные, аналоговые, а также специализированные весовые и модули ПИД-регулирования.
- Подключение до 25 модулей расширения по шине.
- Компактные размеры ПЛК и модулей обеспечивают монтаж в условиях ограниченного пространства.
- Полный цикл разработки и производства в России.
- Испытания в соответствии с ГОСТ IEC 61131-2-2012 «Контроллеры программируемые, Часть 2. Требования к оборудованию и испытания».
|
Платформенные решения типа Arduino |
ПЛК Alpha-X |
ПЛК на языках стандарта МЭК |
|
|---|---|---|---|
| Графические языки | есть возможность использования |
поддержка языков FBD / LD по-умолчанию |
|
| Интеграция с системами контроля версий | |||
| Использование готовых библиотек |
большой выбор библиотек в открытом доступе |
библиотеки на C / C++ без аппаратно-зависимого кода |
только если была написана специально для этого ПЛК |
| Операционная система реального времени |
возможно использовать при наличии соответствующих навыков |
поддержка по-умолчанию | |
| Поддержка промышленных дискретных и аналоговых сигналов |
требуются дополнительные модули |
поддержка по-умолчанию с заявленной точностью | |
| Электромагнитная совместимость | |||
| Гальваническая изоляция | интерфейсы RS-485, входы, выходы | в зависимости от модификации | |
| Работа в жестких промышленных условиях | |||
| Поддержка протокола Modbus RTU |
с помощью дополнительных библиотек |
поддержка по-умолчанию | |
Технические характеристики ПЛК ELHART серии Alpha-X
| Общие параметры | |
|---|---|
| Номинальное напряжение питания |
=24 В (диапазон =22…26 В) |
| Максимальное энергопотребление | не более 3 Вт |
| Срок службы | 10 лет |
| Условия эксплуатации | |
| Рабочая температура воздуха | -20…+50 °C |
| Относительная влажность воздуха | 10…80 % (без образования конденсата) |
| Интерфейс RS-485 | |
| Поддерживаемые протоколы |
Modbus RTU (Master/Slave), свободный протокол |
| Максимальная скорость обмена | 256 000 6/с |
| Гальваническая изоляция | 1500 В |
| Интерфейс USB | |
| Интерфейс USB | USB 2.0 |
| Тип | USB-Device |
| Гальваническая изоляция | нет |
| Параметры дискретных входов | |
| Типы подключаемых датчиков | PNP/NPN |
|
Максимальный ток потребления одного входа |
7,5 мА |
|
Уровень логического 0 (выключен) |
0…4 B |
|
Уровень логической 1 (включен) |
11…28 В |
| Параметры дискретных выходов | |
| Тип выходов | транзисторный, PNP |
| Падение напряжения | 0,7 мА |
| Максимальное допустимое напряжение | =28 В |
| Максимальный ток одного выхода |
0,25 А (активная нагрузка) |
| Максимальный ток группы выходов |
0,5 А (активная нагрузка) |
| Параметры часов реального времени | |
| Тип батареи RTC | CR2032 |
| Срок службы батареи | 10 лет |
| Погрешность счета времени |
2 мин в месяц при +25 °C |

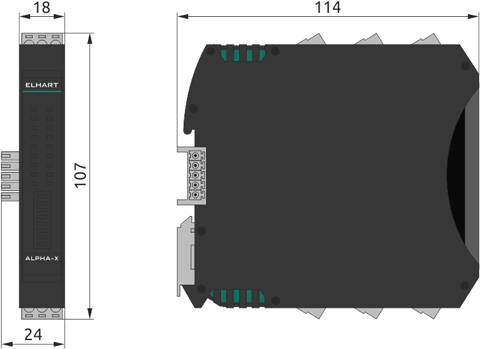

Габаритные размеры ПЛК ELHART серии Alpha-X
Схема подключения ПЛК ELHART серии Alpha-X
Монтаж ПЛК и модулей ввода/вывода ELHARTсерии Alpha-X
Alpha-X предназначены для установки на DIN-рейку. При монтаже модули подключаются друг к другу с помощью клеммников TB-BUS, образуя группу, связанную единой шиной. Данная шина используется для подачи питания на все модули в группе, а также связывает их интерфейсы RS-485 в одну сеть. Одна группа может включать до 25 модулей. Клеммник TB-BUS входит в комплект и поставляется с каждым модулем.
Для подачи напряжения на шину, а также для подключения внешнего устройства с интерфейсом RS-485, используется клеммник TB-PS. На одну группу модулей потребуется один TB-PS. Данный клеммник входит в комплект поставки только ПЛК Alpha-X CPU, поэтому если планируется использовать модули ввода-вывода Alpha-X с другим ПЛК, клеммник TB-PS требуется приобрести отдельно.
Модули Alpha-X имеют съемные клеммники (TB-IO) для подключения входов-выходов, что добавляет удобство при монтаже. Эти клеммники всегда идут в комплекте с модулями.
| Alpha-X CPU | - | 00 | ||
|---|---|---|---|---|
| Наборы интерфейсов / входов-выходов | ||||
|
3×RS-485, USB Type-C 4 дискретных входа, 2 дискретных выхода (транзисторные, PNP) |
01 | 1 | ||
| Язык программирования | ||||
| C / C++ | 00 | |||
Пример: Alpha-X CPU 01-1 00
