Аналоговые модули ввода-вывода Alpha-X
Модули ввода / вывода аналоговых сигналов Alpha-X предназначены для преобразования логических состояний внешних устройств и датчиков в цифровой вид (ввод аналоговых сигналов), а также для преобразования цифровых сигналов от устройств управления в физический сигнал тока или напряжения, для управления внешними устройствами (вывод аналоговых сигналов). Чаще всего модули Alpha-X применяются для расширения входов / выходов ПЛК, для подключения предусмотрен интерфейс связи RS-485. Модули работают по протоколу Modbus RTU, что позволяет использовать их как с ПЛК ELHART, так и с ПЛК других производителей, поддерживающих протокол Modbus RTU. Для удобной настройки модулей предусмотрено бесплатное программное обеспечение - Конфигуратор ELHART.
Особенности аналоговых модулей ввода/вывода
- Общая шина питания и интерфейса.
- Единая карта регистров для всех модулей.
- Гальваническая развязка между аналоговыми входами / питанием / интерфейсом связи / аналоговыми выходами.
- Возможность получений показаний как в целочисленном формате, так и в виде числа с плавающей точкой.
- Возможность активации режекторного фильтра для унифицированных сигналов для подавления помех на частоте 50 Гц.
- Определение обрыва датчика для термометров сопротивления и сигналов 4…20 мА.
- Поддержка термопар типа J, K, L, B, S и термометров сопротивления 50М, Pt100, 100П, Pt1000 для температурных входов.
- Удобная конфигурация модулей с помощью интерактивного ПО Конфигуратор ELHART.
- DIP-переключатели для оперативной настройки параметров связи без необходимости подключения к компьютеру.
- Компактный корпус и большое количество каналов ввода / вывода на модуль.
- Возможность настройки безопасного состояния выходов при потере связи.
Модификации аналоговых модулей ввода/вывода

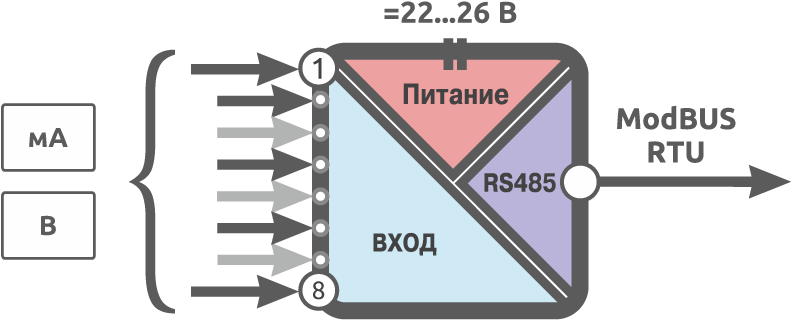

Модуль Alpha-X AI 8 предназначен для преобразования унифицированных сигналов, поступающих на входы, в цифровой вид, доступный для чтения через интерфейс RS485. Модуль расширения имеет 8 входов, каждый из которых может измерять сигнал в виде напряжения 0…10 В или тока 0(4)…20 мА с высокой точностью: 0,1%. Каждый вход настраивается отдельно от остальных. Модуль имеет гальваническую развязку 1500 В между питанием, коммуникационным интерфейсом RS-485 и аналоговыми входами.Модуль расширения имеет 8 входов, каждый из которых может измерять сигнал в виде напряжения 0…10 В или тока 0(4)…20 мА с высокой точностью: 0,1%. Каждый вход настраивается отдельно от остальных. Модуль имеет гальваническую развязку 1500 В между питанием, коммуникационным интерфейсом RS-485 и аналоговыми входами.

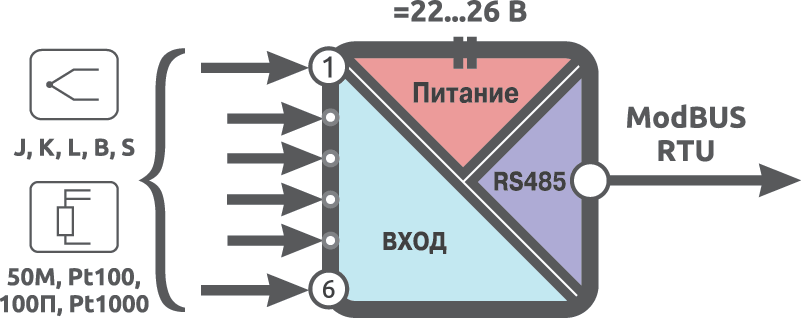

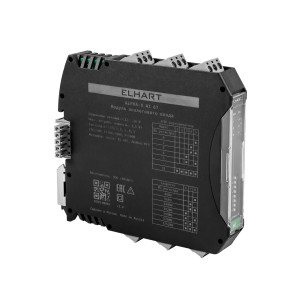

Модуль Alpha-X AI 6T представляет собой шестиканальный цифровой преобразователь сигналов от термопар и термометров сопротивлений. Поддерживает работу с термопарами типа J, K, L, B, S и с термосопротивлениями типа 50М, Pt100, 100П, Pt1000, точность измерений составляет 0,25%. Показания температуры возможно считывать как в целочисленном формате, так и в виде числа с плавающей точкой. Измерительные каналы гальванически развязаны от питания и интерфейса.
Модуль Alpha-X AO 4 это модуль вывода аналоговых унифицированных сигналов по току или по напряжению. Каждый выход может работать как в режиме генерации тока, так и в режиме генерации напряжения. Модуль имеет четыре независимых выходных канала с общей гальванической изоляцией. Аналоговые выходы являются активными и не требуют подключения внешнего блока питания.
Технические характеристики модулей аналогового ввода/вывода ELHART серии Alpha-X
| Модификация Alpha-X | AI 8 | AI 6T | AO 4 |
|---|---|---|---|
| Максимальное энергопотребление, Вт | 1,5 | 1,5 | 5,0 |
| Количество и тип входных каналов |
8 унифицированные |
6 температурные |
- |
| Количество выходных каналов | - | - |
4 унифицированные 0(4)…20 мА / 0…10 В |
| Параметры аналоговых входов | ||
|---|---|---|
| Тип аналогового входа | унифицированный | температурный |
| Поддерживаемые сигналы |
0(4)…20 мА / 0…10 В (возможность подстройки диапазона) |
ТС: 50М, Pt100, 100П, Pt1000 ТП: J, K, L, B, S |
| Предел основной приведенной погрешности | 0,1 % | 0,25 % |
| Минимальное время опроса одного входа |
250 мс 70 мс (при отключении режекторного фильтра) |
0,32 с |
| Входное сопротивление при измерении тока в мА | 22 Ом | - |
| Входное сопротивление при измерении напряжения в В | 100 кОм | - |
| Входное сопротивление при измерении напряжения в мВ | - | > 1 МОм |
| Точность измерения температуры холодного спая | - | ± 2 °С |
| Компенсация сопротивления проводов для ТС | - | 20 Ом |
| Параметры аналоговых выходов | |
|---|---|
| Поддерживаемые сигналы |
0…20 мА (0 → 100%) 4…20 мА (0 → 100%) 0…10 В (0 → 100%) 0…20 мА (100 → 0%) 4…20 мА (100 → 0%) 0…10 В (100 → 0%) |
| Тип аналогового выхода | активный |
| Предел основной приведенной погрешности | 0,1 % |
| Нелинейность | 0,05 % |
| Температурная погрешность | 0,05 % / 10° С |
| Максимальная нагрузка при генерации токового сигнала |
600…800 Ом (при Uп 22…26 В) |
| Минимальная нагрузка при генерации сигнала напряжения | 5 кОм |
| Параметр | Значение |
|---|---|
| Общие параметры | |
| Номинальное напряжение питания | =24 В (диапазон =22…26 В) |
| Интерфейс | RS-485 |
| Поддерживаемые протоколы | Modbus RTU (Slave) |
| Возможные значения скорости интерфейса |
2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 128000, 256000 б/с |
| Гальваническая изоляция интерфейса | 1500 В |
| Степень защиты | IP20 |
| Срок службы | 10 лет |
| Условия эксплуатации | |
| Рабочая температура воздуха | -20…+50 °С |
| Относительная влажность воздуха |
10…80% (без образования конденсата) |
Габаритные размеры модулей аналогового ввода/вывода ELHART серии Alpha-X
| Alpha-X | ||||||
|---|---|---|---|---|---|---|
| Тип модуля | ||||||
| Модуль аналогового ввода | AI | |||||
| Модуль аналогового вывода | AO | |||||
| Входы аналоговые | ||||||
| Входы отсутствуют | - | |||||
| Количество входов | 1…8 | |||||
| Тип аналоговых входов | ||||||
| Унифицированные | - | |||||
| Температурные | T | |||||
| Выходы аналоговые | ||||||
| Выходы отсутствуют | - | |||||
| Количество выходов | 1…8 | |||||
Пример: Alpha-X AI 8
