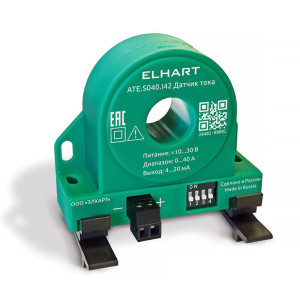

ATE.S040.I42 Датчик переменного тока: вход: настраиваемый диапазон от 0 до 5, 10, 15, 20, 25, 30, 35, 40 А; выход 4...20 мА, питание от токовой петли =10...30 В, крепления на DIN-рейку в комплекте
ATE.S040.I42 Датчик переменного тока: вход: настраиваемый диапазон от 0 до 5, 10, 15, 20, 25, 30, 35, 40 А; выход 4...20 мА, питание от токовой петли =10...30 В, крепления на DIN-рейку в комплекте
ATE.S — это серия бесконтактных датчиков переменного тока с выходным сигналом 4…20 мА, который пропорционален измеренному значению первичного тока в настроенном диапазоне измерения.
Датчики разработаны и производятся в России компанией ООО «Элхарт», производственные мощности которой расположены в Краснодарском крае. Благодаря этому обеспечивается:
- контроль качества каждого выпускаемого датчика, выпуск с первичной поверкой,
- стабильность поставок и снижение рисков связанных с глобальной экономической нестабильностью и санкциями,
- гарантийное и постгарантийное обслуживание,
- техническая поддержка и помощь в подборе оборудования для решения задач автоматизации.
Датчики ATE.S активно используются:
- для контроля работы электродвигателей,
- для контроля работы нагревательных элементов,
- для определения обрывов участков подключения электрооборудования,
- для контроля срабатывания электрических устройств,
- для определения загруженности приводных систем по потребляемому току.
Особенности датчиков переменного тока Elhart серии ATE.S
- Измеряет действующее значение силы тока (RMS).
- Надежная гальваническая развязка за счет бесконтактного принципа измерения.
- Настраиваемые диапазоны измерения, настройка при помощи DIP-переключателей.
- Шаг переключения диапазонов 5 А для модификации S040 и 25 А для S200.
- Точность измерения от 0,2% до 0,3% в зависимости от настроенного диапазона.
- Стандартный унифицированный выходной сигнал 4…20 мА, питание от токовой петли.
- Подключаемый фильтр резких бросков измеренных значений.
- Допустимые перегрузки до 600 А для S040 и до 1000 А для S200, неограниченные по времени.
- Время отклика от 0,1 сек (без фильтрации) до 2,5 сек (с фильтрацией).
- Частота измеряемого тока от 40 до 400 Гц.
- Крепления для установки на DIN-рейку в комплекте.
- Установка на плоскость через крепежные отверстия в корпусе.
- Съемная клеммная колодка для подключения проводников.
Технические характеристики датчиков тока Elhart ATE.S
| Модификации | ATE.S040.I42 | ATE.S200.I42 |
|---|---|---|
| Параметры измерения | ||
|
Диапазоны измерения (настраиваемые) |
0...5 / 0...10 / 0...15 / 0...20 А 0...25 / 0...30 / 0...35 / 0...40 А |
0...25 / 0...50 / 0...75 / 0...100 А 0...125 / 0...150 / 0...175 / 0...200 А |
| Допустимая перезагрузка | до 600 А | до 1000 А |
| Частота измеряемого тока | 40…400 Гц | |
|
Форма сигнала измеряемого тока |
синусоидальный сигнал | |
| Погрешность измерения |
±0,2% для наименьшего диапазона, ±0,3% для остальных диапазонов |
|
| Параметры выхода / питание | ||
| Напряжение питания | =10…30 В (питание от токовой петли) | |
| Потребляемая мощность | не более 1 Вт | |
| Выходной сигнал | 4…20 мА | |
| Время отклика |
0,1 сек без фильтрации, 2,5 сек с включенным фильтром |
|
| Параметры окружающей среды | ||
|
Степень защиты корпуса от внешних воздействий |
IP20 | |
|
Рабочая температура окружающего воздуха |
-20…+65 °С | |
| Параметры подключения, установки и настройки | ||
| Способ настройки |
с помощью DIP-переключателей, с помощью дополнительных витков провода |
|
|
Подключение цепей измеряемого тока |
кабель с измеряемым током продевается через отверстие ⌀ 16,5 мм в центре датчика |
|
|
Подключение питания и выходного сигнала |
съемная клеммная колодка (2 контакта) для подключения проводников сечением до 2,5 мм² |
|
| Монтаж |
на DIN-рейку 35 мм с помощью крепежных клипс, на плоскую поверхность через крепежные отверстия в корпусе |
|
