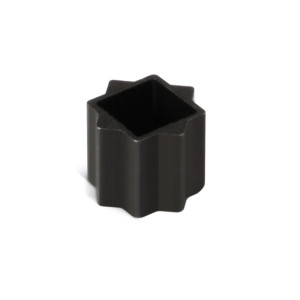

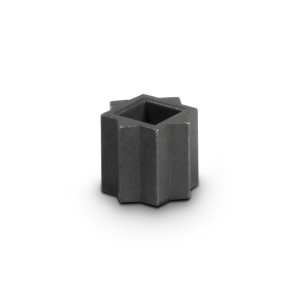

bav-av-adapter Переходник для установки пневмопривода VALMA серии PNA на шаровой клапан VALMA серии BAV
Модификации
|
bav-av-adapter-A Переходник для установки пневмопривода PNA диам. 40 и 52 мм на клапан BAV с DN15 и DN20, 11 мм -> 9 мм, h = 12 мм
|
|
bav-av-adapter-B Переходник для установки пневмопривода PNA диам. 63 мм на клапан BAV с DN15 и DN20, 14 мм -> 9 мм, h = 16 мм
|
|
bav-av-adapter-C Переходник для установки пневмопривода PNA диам. 63 мм на клапан BAV с DN25 и DN32, 14 мм -> 11 мм, h = 16 мм
|
|
bav-av-adapter-D Переходник для установки пневмопривода PNA диам. 83 и 92 мм на клапан BAV с DN25 и DN32, 17 мм -> 11 мм, h = 19 мм
|
|
bav-av-adapter-E Переходник для установки пневмопривода PNA диам. 83 и 92 мм на клапан BAV с DN40 и DN50, 17мм -> 14 мм, h = 19 мм
|
|
bav-av-adapter-F Переходник для установки пневмопривода PNA диам. 105 и 125 мм на клапан BAV с DN40 и DN50, 22 мм -> 14 мм, h = 24 мм
|
|
bav-av-adapter-J Переходник для установки пневмопривода PNA диам. 140 и 160 мм на клапан BAV с DN100, 27 мм -> 19 мм, h = 29 мм
|
|
bav-av-adapter-H Переходник для установки пневмопривода PNA диам. 105 и 125 мм на клапан BAV с DN100, 22 мм -> 19 мм, h = 24 мм
|
|
bav-av-adapter-I Переходник для установки пневмопривода PNA диам. 140 и 160 мм на клапан BAV с DN65 и DN80, 27 мм -> 17 мм, h = 29 мм
|
|
bav-av-adapter-K Переходник для установки пневмопривода PNA диам. 140 и 160 мм на клапан с гранью штока 22 мм, 27 мм -> 22 мм, h = 29 мм
|
|
bav-av-adapter-G Переходник для установки пневмопривода PNA диам. 105 и 125 мм на клапан BAV с DN65 и DN80, 22 мм -> 17 мм, h = 24 мм
|
Краткое описание переходника для установки пневмоприводов VALMA серии PNA на шаровой клапан VALMA серии BAV в нестандартных сочетаниях
Переходники VALMA серии bav-av-adapter представляют из себя специальный элемент для совмещения ступицы пневмопривода и штока шарового клапана и для передачи крутящего момента от привода к клапану. Данные переходники используются в случаях, если характеристический размер ступицы привода больше соответствующего размера штока шарового крана или дискового затвора. Например, для установки пневмопривода PNA-DA-040 с размером ступицы 11 мм на шаровый кран BAV-S304-2P-T-020 с размером штока 9 мм нужно использовать переходник bav-av-adapter-A.
Переходники bav-av-adapter совместимы с шаровыми кранами и дисковыми затворами, имеющими как параллельные, так и диагональные квадратные головки.
Информация для заказа переходника для установки пневмоприводов VALMA серии PNA на шаровой клапан VALMA серии BAV в нестандартных сочетаниях

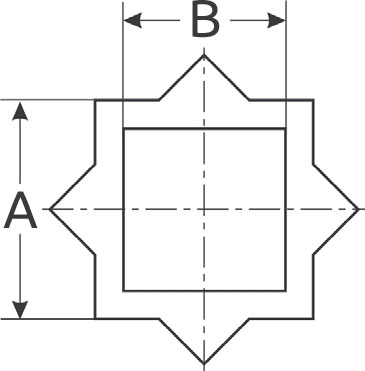

Габаритный чертеж переходника VALMA серии bav-av-adapter
| Артикул |
Диаметр пневмопривода, мм |
DN клапана | Габаритные размеры, мм | ||
|---|---|---|---|---|---|
| A | B | высота | |||
| bav-av-adapter-A | 40, 52 | DN15, DN20 | 11 | 9 | 12 |
| bav-av-adapter-B | 63 | DN15, DN20 | 14 | 9 | 16 |
| bav-av-adapter-C | 63 | DN25, DN32 | 14 | 11 | 16 |
| bav-av-adapter-D | 83, 92 | DN25, DN32 | 17 | 11 | 19 |
| bav-av-adapter-E | 83, 92 | DN40, DN50 | 17 | 14 | 19 |
| bav-av-adapter-F | 105, 125 | DN40, DN50 | 22 | 14 | 24 |
| bav-av-adapter-G | 105, 125 | DN65, DN80 | 22 | 17 | 24 |
| bav-av-adapter-I | 140, 160 | DN65, DN80 | 27 | 17 | 29 |
Материал: сталь.
Переходник требуется только для нестандартного сочетания пневмопривода и клапана:
- установки пневмопривода двустороннего действия PNA-DA-040 на шаровый клапан серии BAV с DN20;
- установки пневмопривода одностороннего действия PNA-SA-040 на шаровый клапан серии BAV с DN15;
- установки пневмопривода одностороннего действия PNA-SA-052 на шаровый клапан серии BAV с DN20.
