Дискретные модули ввода-вывода Alpha-X
Модули ввода / вывода дискретных сигналов Alpha-X предназначены для преобразования логических состояний внешних устройств и датчиков в цифровой вид (ввод дискретных сигналов), а также для преобразования цифровых сигналов от устройств управления в физический контакт, для коммутации и управления внешними устройствами (вывод дискретных сигналов).
Чаще всего модули Alpha-X применяются для расширения входов / выходов ПЛК, для подключения предусмотрен интерфейс связи RS-485. Модули работают по протоколу Modbus RTU, что позволяет использовать их как с ПЛК ELHART, так и с ПЛК других производителей, поддерживающих протокол Modbus RTU.
Модификации дискретных модулей ввода/вывода
Модуль Alpha-X DI 16 имеет 16 дискретных входов, к которым можно подключать устройства с транзисторными выходами PNP или NPN, а также с выходами «сухой контакт». Для питания подключаемых устройств необходимо использовать внешний блок питания. На каждую группу из четырех входов предусмотрен 32-битный счетчик. Инкрементирующие и декрементирующие входы способны воспринимать импульсные сигналы с частотой до 4 кГц. Связь с устройствами управления по протоколу Modbus RTU, предусмотрена трехсторонняя гальваническая развязка и DIP-переключатели для настройки параметров связи.

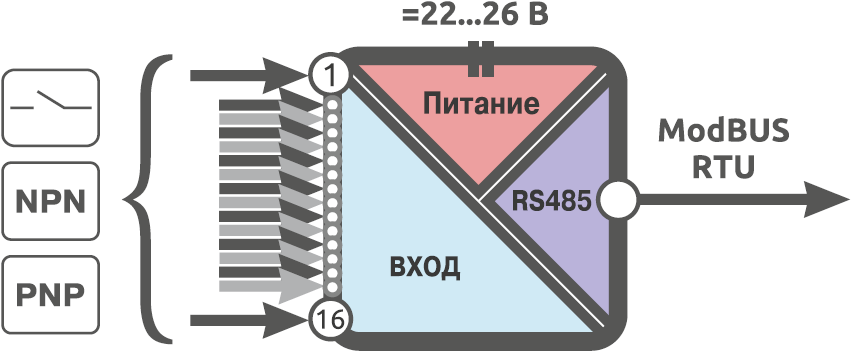

Функциональная схема Alpha-X DI 16
Модуль Alpha-X DO 16P имеет 16 дискретных выходов, разделенных на две группы. В качестве коммутирующих элементов используются МОП-транзисторы, соединенные общим выводом в пределах группы. Каждый из выходов способен генерировать ШИМ-сигнал, минимальная ширина импульса при этом составляет 200 мсек. Управление выходами осуществляется по протоколу связи Modbus RTU. Для защиты подключаемых устройств предусмотрена трехсторонняя гальваническая развязка (питание / интерфейс связи / релейные выходы).

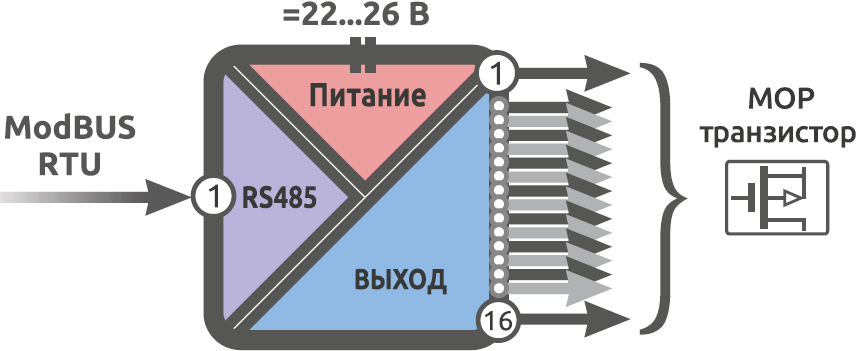

Функциональная схема Alpha-X DO 16P
Модуль Alpha-X DO 12R имеет 12 релейных выходов для управления внешними устройствами, в зависимости от цифровых сигналов, поступающих от устройств управления (SCADA-системы либо ПЛК). Каждый релейный выход позволяет коммутировать переменное напряжение до 250 В, питающее активную нагрузку с током потребления до 1А. В модуле предусмотрена трехсторонняя гальваническая развязка и DIP-переключатели для настройки параметров связи.

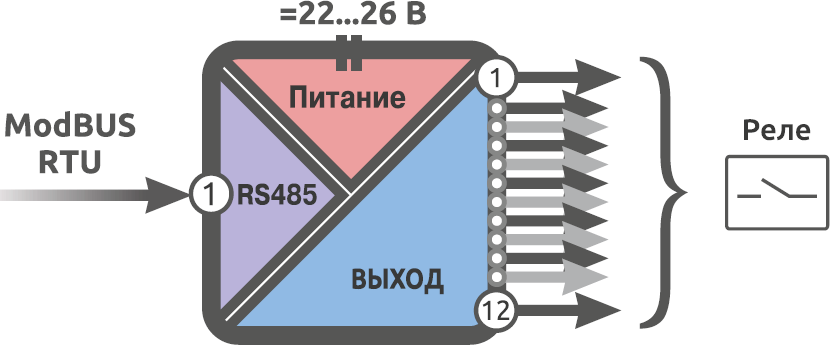

Функциональная схема Alpha-X DO 12R
Модуль Alpha-X DIO 8/8P это комбинированное устройство. Он имеет 8 дискретных входов для подключения датчиков типа PNP, NPN или «сухой контакт», а также 8 транзисторных выходов. Характеристики транзисторных выходов совпадают с характеристиками выходов модуля Alpha-X DO 16P. Гальваническая развязка предусмотрена между основными цепями модуля (питание / дискретные входы / дискретные выходы / интерфейс связи).

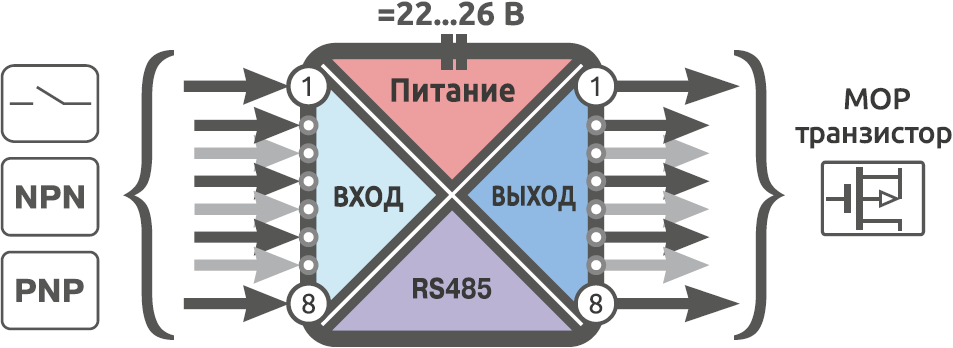

Функциональная схема Alpha-X DIO 8/8P
Модуль Alpha-X DIO 8/6R это еще один комбинированный модуль, в данном случае с релейными выходами. Релейные выходы также могут работать в режиме ШИМ, однако минимальный период для релейных выходов составляет 1 с. Гальваническая развязка предусмотрена между основными цепями модуля (питание / дискретные входы / дискретные выходы / интерфейс связи).

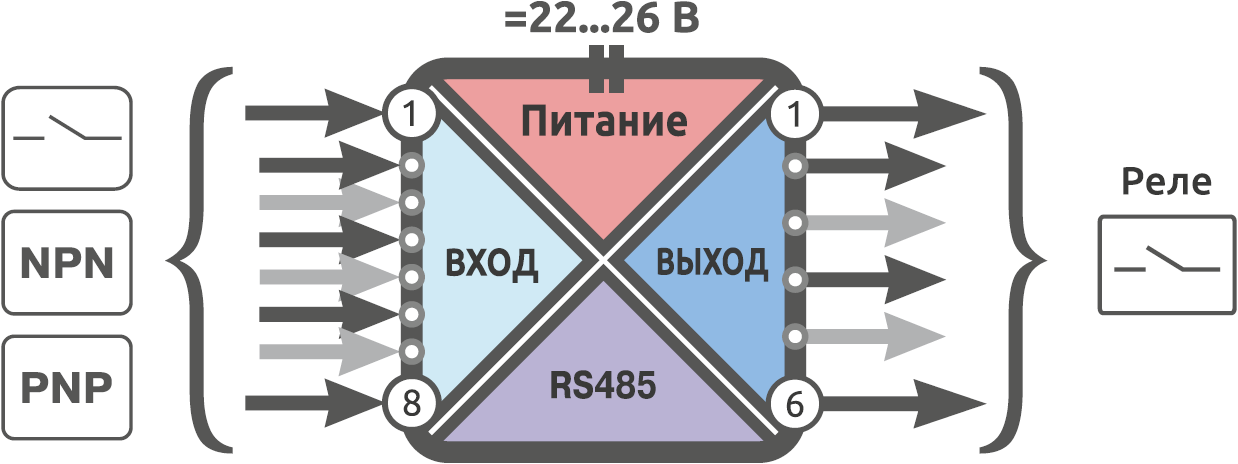

Функциональная схема Alpha-X DIO 8/6R
Особенности модулей дискретного ввода/вывода ELHART серии Alpha-X
- Общая шина питания и интерфейса.
- Единая карта регистров для всех модулей.
- 32-битный счетчик и частотомер на каждую группу из 4-х дискретных входов, подсчет сигналов с частотой до 4 кГц.
- Возможность генерации ШИМ-сигнала для всех выходов. Минимальный период составляет 100 мс для транзисторных выходов, 1 с для релейных.
- Удобная конфигурация модулей с помощью интерактивного ПО — Конфигуратор ELHART.
- Поддержка битовых Modbus-функций 01 (0×01), 05 (0×05) и 15 (0×0F) для чтения состояний дискретных входов и установки дискретных выходов.
- DIP-переключатели для оперативной настройки параметров связи без подключения к компьютеру.
- Компактный корпус и большое количество каналов ввода / вывода на модуль.
- Возможность настройки безопасного состояния выходов при потере связи.
Технические характеристики модулей дискретного ввода/вывода ELHART серии Alpha-X
| Модификация Alpha-X | DI 16 | DO 16P | DIO 8/8P | DO 12R | DIO 8/6R |
|---|---|---|---|---|---|
| Максимальное энергопотребление, Вт | 3,5 | 1,8 | 3 | 4 | 4 |
| Параметры дискретных входов | |||||
| Типы подключаемых датчиков | PNP / NPN | ||||
| Максимальная частота срабатывания входа | 4 кГц | ||||
| Максимальный ток потребления одного входа | 6,5 мА | ||||
| Уровень логического 0 (выключен) | 0...4 В | ||||
| Уровень логической 1 (включен) | 11...28 В | ||||
| Параметры дискретных выходов | |||||
| Тип выходов | - | транзисторный, PNP | релейный | ||
| Минимальное время импульса | - | 200 мкс | - | ||
| Падение напряжения | - | 0,7 В | - | ||
| Максимальное допустимое напряжение | - | =28 В | ~250 В, =30 В | ||
| Максимальный ток одного выхода | - | 0,25 А (активная нагрузка) | 1 А (активная нагрузка) | ||
| Максимальный ток группы выходов | - | 2 А (активная нагрузка) |
2 А (активная нагрузка) |
||
| Параметр | Значение |
|---|---|
| Общие параметры | |
| Номинальное напряжение питания | =24 В (диапазон =22...26 В) |
| Интерфейс | RS-485 |
| Поддерживаемые протоколы | Modbus RTU (Slave) |
| Возможные значения скорости интерфейса |
2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 128000, 256000 б/с |
| Гальваническая изоляция интерфейса | 1500 В |
| Степень защиты | IP20 |
| Срок службы | 10 лет |
| Условия эксплуатации | |
| Рабочая температура воздуха | -20…+50 °C |
| Относительная влажность воздуха | 10…80% (без образования конденсата) |

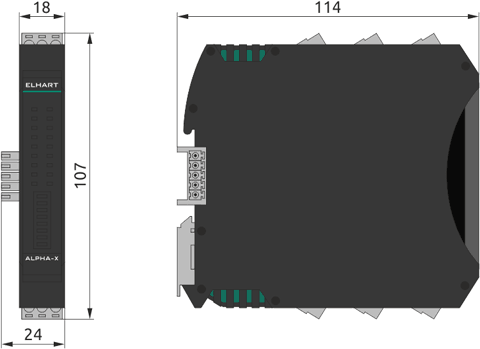

Габаритные размеры модулей дискретного ввода/вывода ELHART серии Alpha-X
Габаритные размеры модулей дискретного ввода/вывода ELHART серии Alpha-X, мм
| Alpha-X | / | |||||
|---|---|---|---|---|---|---|
| Тип модуля | ||||||
| Модуль дискретного ввода | DI | |||||
| Модуль дискретного вывода | DO | |||||
| Модуль дискретного ввода-вывода | DIO | |||||
| Входы дискретные | ||||||
| Входы отсутствуют | - | |||||
| Количество входов (тип PNP/NPN) | 1...16 | |||||
| Выходы дискретные | ||||||
| Выходы отсутствуют | - | |||||
| Количество выходов | 1...16 | |||||
| Тип дискретных выходов | ||||||
| Транзисторный PNP | P | |||||
| Релейный | R | |||||
Пример: Alpha-X DIO 8/8P
