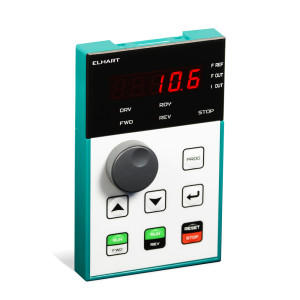

EMD-PUMP-RCP Пульт управления для ПЧ EMD-PUMP

Пульт управления EMD‑PUMP-RCP предназначен для дистанционного управления преобразователями частоты ELHART серии EMD-PUMP.

Пульт управления поддерживает возможность осуществления выносного монтажа, что упрощает эксплуатацию частотно-регулируемого электропривода в сложных и/или конструктивных завершенных устройствах, таких как печи или климатические камеры — управление которыми не предполагает доступа оператора непосредственно к внутренним компонентам и осуществляется с помощью наружной панели управления.

Кроме того, вынос пульта управления на внешнюю панель (дверцу шкафа управления) позволяет обеспечить дополнительную безопасность эксплуатирующего персонала (ввиду риска случайного прикосновения к силовым контактам внутри шкафа).

Особенности пульта управления ELHART серии EMD‑PUMP-RCP

• настройка и управление частотным преобразователем ELHART серии EMD-PUMP;
• питание от частотного преобразователя (не нужен внешний БП);
• многооборотный энкодер для задания величины регулируемого параметра;
• кабель для подключения к частотному преобразователю длиною 2 метра;
• монтаж в рамку для крепления (входит в комплект поставки, крепится посредством врезного монтажа);
• степень защиты IP54 (по передней панели).

Описание органов управления и светодиодной индикации пульта управления ELHART серии EMD‑PUMP-RCP

---

Описание органов управления

Элемент управления	Название	Описание
	Кнопка "МЕНЮ"	Кнопка входа/выхода и меню параметров.
	Кнопки "ВВЕРХ" / "ВНИЗ"	Выбор параметра и изменение его значения.
	Кнопка "ВВОД"	Смена текущего экрана отображения. В меню: быстрое нажатие – переключение разряда; удержание (в течение 3-х сек) – вход в параметр или подтверждение изменения.
	Потенциометр	Вращение – изменение уставки частоты. Нажатие – смена текущего экрана отображения
	Кнопка "СТОП" / "СБРОС"	Остановка вращения двигателя (в случае управления с пульта). Сброс ошибок.
	Кнопка "ПУСК" / "ВПЕРЕД"	Запуск вращения двигателя в прямом направлении.
	Кнопка "ПУСК" / "РЕВЕРС"	Запуск вращения двигателя в обратном направлении.

---

Описание светодиодной индикации

Светодиодный индикатор	Описание
DRV	ПЧ в работе (подан сигнал "Пуск")
RDY	ПЧ в режиме ожидания
FREF	На дисплее отображена заданная частота
FOUT	На дисплее отображена выходная частота
IOUT	На дисплее отображена величина выходного тока
FWD	ПЧ работает в режиме вращения в прямом направлении
REV	ПЧ работает в режиме вращения в обратном направлении
STOP	ПЧ остановлен (подан сигнал "Стоп")

Технические характеристики пульта управления ELHART серии EMD‑PUMP-RCP



Параметр	Значение
Напряжение питания	=5 В
Рабочая температура	-10…+40 °C
Относительная влажность	не более 95% (без образования конденсата)
Степень защиты	IP54 (по передней панели)
Способ монтажа	монтаж в корпус преобразователя частоты или в рамку для крепления
Материал корпуса	пластмасса

Габаритные размеры EMD‑PUMP-RCP
