Фильтр dU/dt IDUDT

Фильтр dU/dt — это пассивный электронный компонент, который устанавливается между частотным преобразователем и электродвигателем. Снижает скорость нарастания напряжения (dU/dt) и уменьшает пиковые перенапряжения на клеммах электродвигателя, возникающие из-за ШИМ.

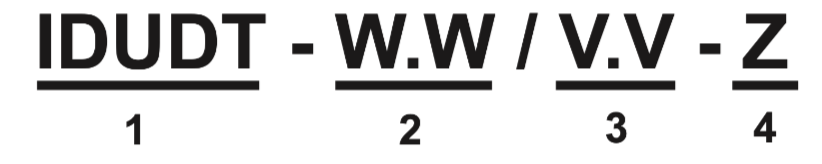

Система обозначения

1.  IDUDT – серия фильтров dU/dt
2.  W.W – мощность, кВт
3.  V.V – ток, А
4.  Z – номинальное напряжение:
      4: 3 ~ 400 (380) В, 50/60 Гц;
      6: 3 ~ 690 (660) В, 50/60 Гц.

Схема подключения

Монтаж должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности.

Фильтр IDUDT должен устанавливаться в закрытый монтажный шкаф с ограниченным доступом, в котором необходимо обеспечить отвод выделяемого тепла, оставив не менее 100 мм свободного места сверху и снизу и не менее 50 мм по бокам (если фильтр монтируется рядом с другими устройствами). Размещение должно осуществляться на прочную несущую поверхность, исключающую вибрацию и смещение, в вертикальном положении.

Подключение осуществляется между преобразователем частоты и электродвигателем (как можно ближе к преобразователю частоты)


Технические характеристики  dU/dt фильтров серии IDUDT
