Индикаторы цифровые  ЦИ-1

Индикаторы цифровые ЦИ-1

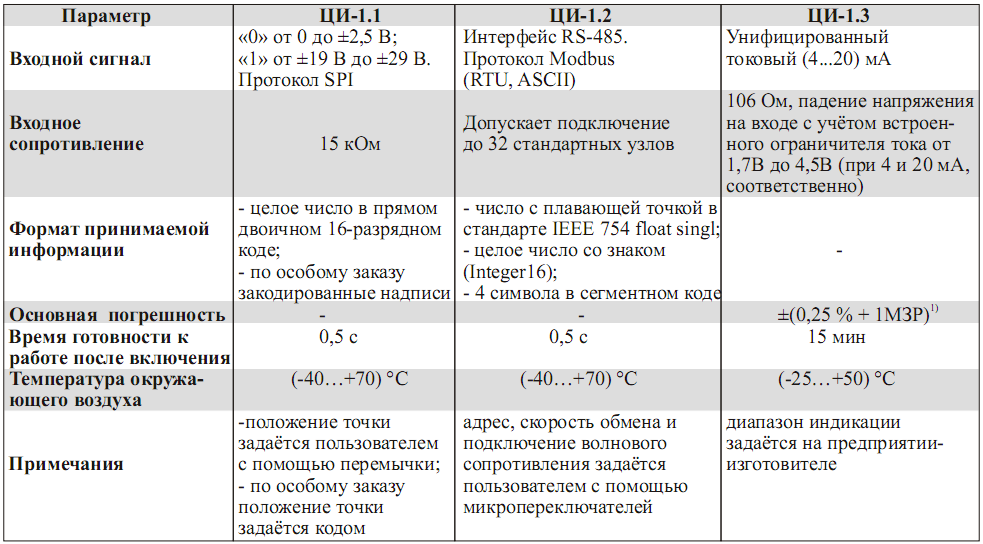

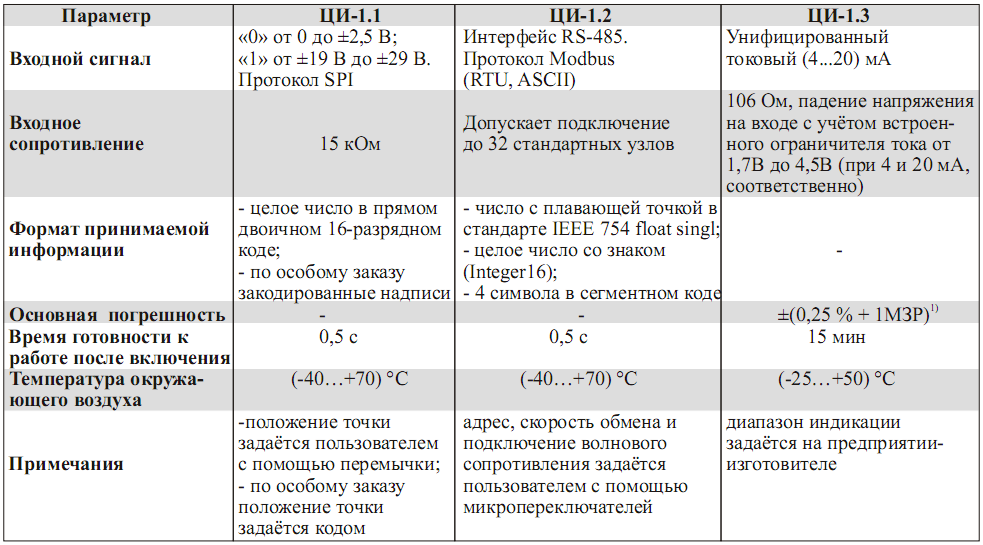

Технические характеристики

ЦИ-1.1
ЦИ-1.2
ЦИ-1.3

ЦИ-1.1 ТУ 4217-054-10474265-03
ЦИ-1.2 ТУ 4217-073-10474265-05
ЦИ-1.3 ТУ 4221-061-10474265-03

Код по ОКП 42 17 (для ЦИ-1.1 и ЦИ-1.2)
42 21 (для ЦИ-1.3)

Цифровые индикаторы предназначены для применения в качестве щитовых показывающих и измерительных устройств со светодиодным индикатором.

Конструкция ЦИ допускает их установку в мозаичный щит SIEMENS с ячейками 8 RU (50×25) мм (международный стандарт 1/32 DIN) и на металлические лицевые панели пультов и шкафов толщиной от 1,5 мм до 5,0 мм.

Наименование параметра Значение параметра
Индикация параметра 4 разряда
Высота цифр 10 мм
Цвет индикатора зелёный или красный
Отображаемые числа от «-1999» до «9999» с произвольным положением десятичной точки
Незначащие нули не индицируются
Напряжение питания постоянного тока (6...30) В
Потребляемая мощность, не более 1,5 Вт
Режим работы круглосуточный
Климатическое исполнение УХЛ 4.2*
    - температура окружающего воздуха см. таблицу
        -
        -
        -
    - относительная влажность воздуха до 80 % при 35 ºС
    - атмосферное давление от 84 кПа до 106,7 кПа
Устойчивость к механическим воздействиям по ГОСТ 12997 N2
Габаритные размеры (27×48×61) мм
Вес не более 0,08 кг


1) 1МЗР - единица младшего значащего разряда

Схема соединений

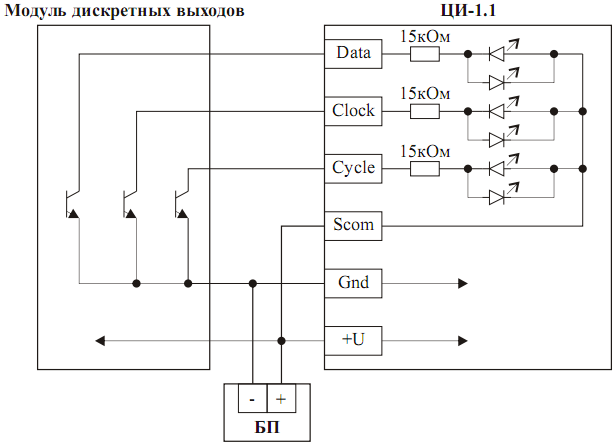

Рис. 1. Рекомендуемая схема подключения ЦИ-1.1

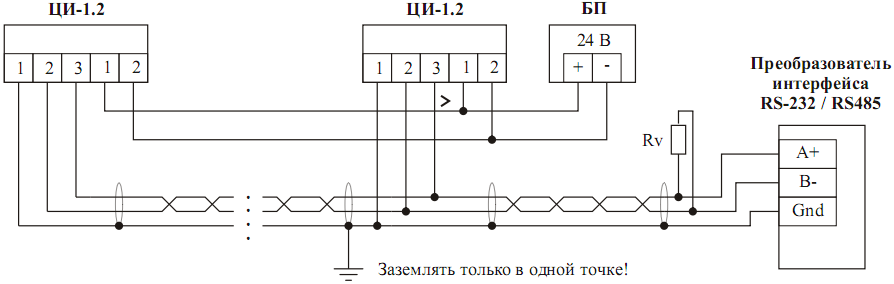

Рис. 2. Рекомендуемая схема подключения ЦИ-1.2

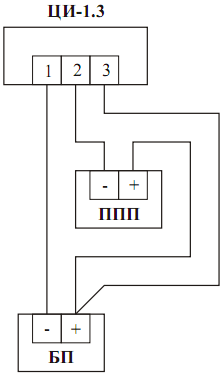

Рис. 3. Подключение пассивного измерительного преобразователя к ЦИ-1.3

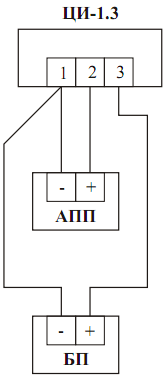

Рис. 4. Подключение активного измерительного преобразователя к ЦИ-1.3

Автоматизированный сбор показаний с датчиков и счётчиков от ООО "СИГНАЛ КИНЕТИК" - Удаленный сбор данных с приборов учета

Array ( )

Руководство по эксплуатации

Скачать CI-1.3_01RE_v14.pdf
