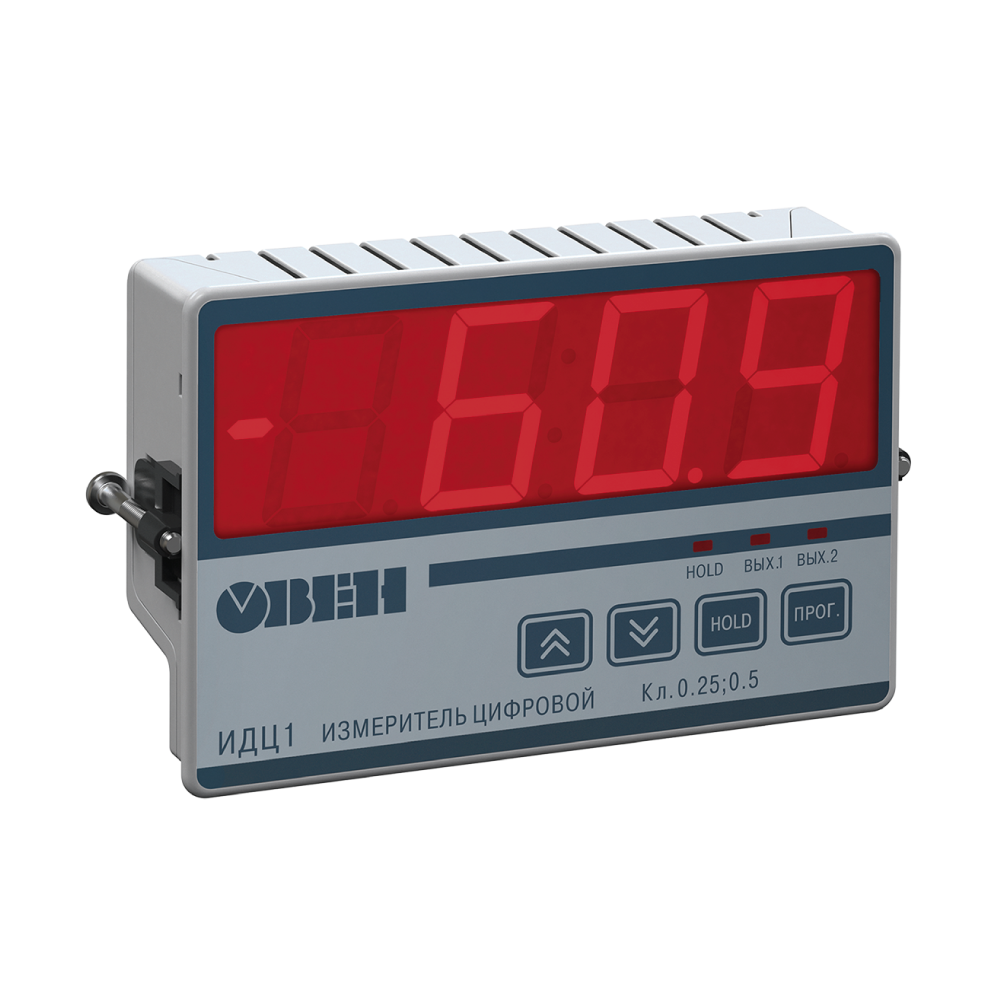

Измеритель цифровой одноканальный ИДЦ1
Функциональные возможности прибора ИДЦ
- Измерение сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В.
- Сигнализация входа измеряемого параметра в заданную пользователем зону (П- и U-образные логики).
- Фиксация на дисплее и в памяти прибора текущего измеренного значения по нажатию «HOLD».
- Крупный 4-разрядный цифровой индикатор. Размер цифр 40×20 мм.
- Масштабирование измеряемого сигнала в нужный для индикации диапазон.
- Съемные клеммники для всех контактов.
Технические характеристики
|
Параметр |
Значение |
|
Диапазон напряжения питания постоянного тока, В |
от 10,5 до 30 (номинальное значение 24 В) |
|
Максимальная потребляемая мощность, Вт, не более |
2 |
|
Количество каналов (входов) |
1 |
|
Время опроса входа, с, не более |
1 |
|
Диапазоны входных сигналов: |
|
|
– постоянного напряжения, В |
от 0 до 1; от 0 до 10 |
|
– постоянного тока, мА |
от 0 до 5; от 0 до 20; от 4 до 20 |
|
Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм |
99,9 |
|
Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом |
121 |
|
Количество выходных устройств (оптопара транзисторная n-p-n типа) |
2 |
|
Характеристики коммутируемого выходным устройством сигнала: |
|
|
– постоянный ток, мА, не более |
400 |
|
– напряжение, В, не более |
60 |
|
Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры |
не более 0,5 предела допускаемой основной приведенной погрешности |
|
Степень защиты корпуса: |
|
|
– cо стороны лицевой панели |
IP54 |
|
– co стороны задней и боковых поверхностей |
IP20 |
|
Габаритные размеры прибора, мм |
144×96×43 |
|
Масса, кг, не более |
0,5 |
|
Средняя наработка на отказ, ч, не менее |
50 000 |
|
Средний срок службы, лет |
10 |

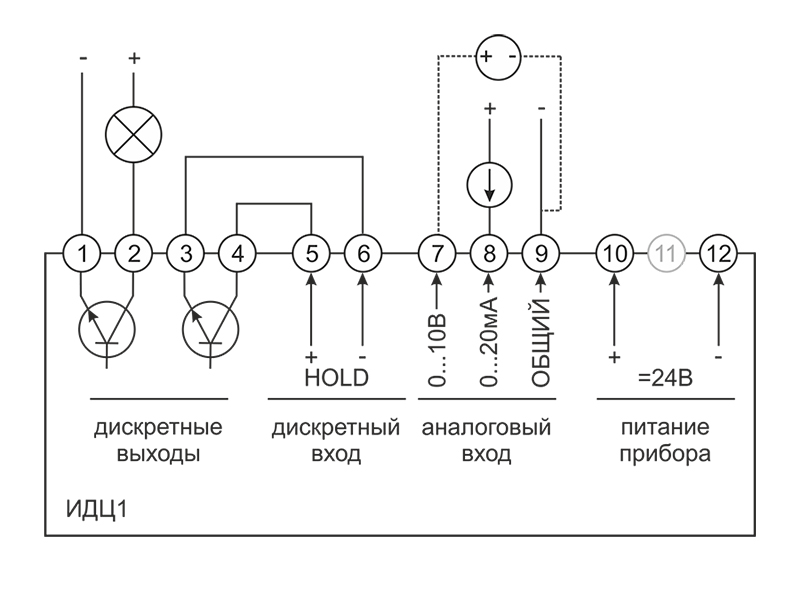

Схемы подключения
Модификации
ИДЦ1-Щ8
