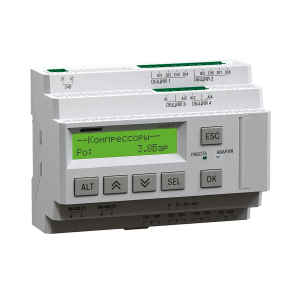

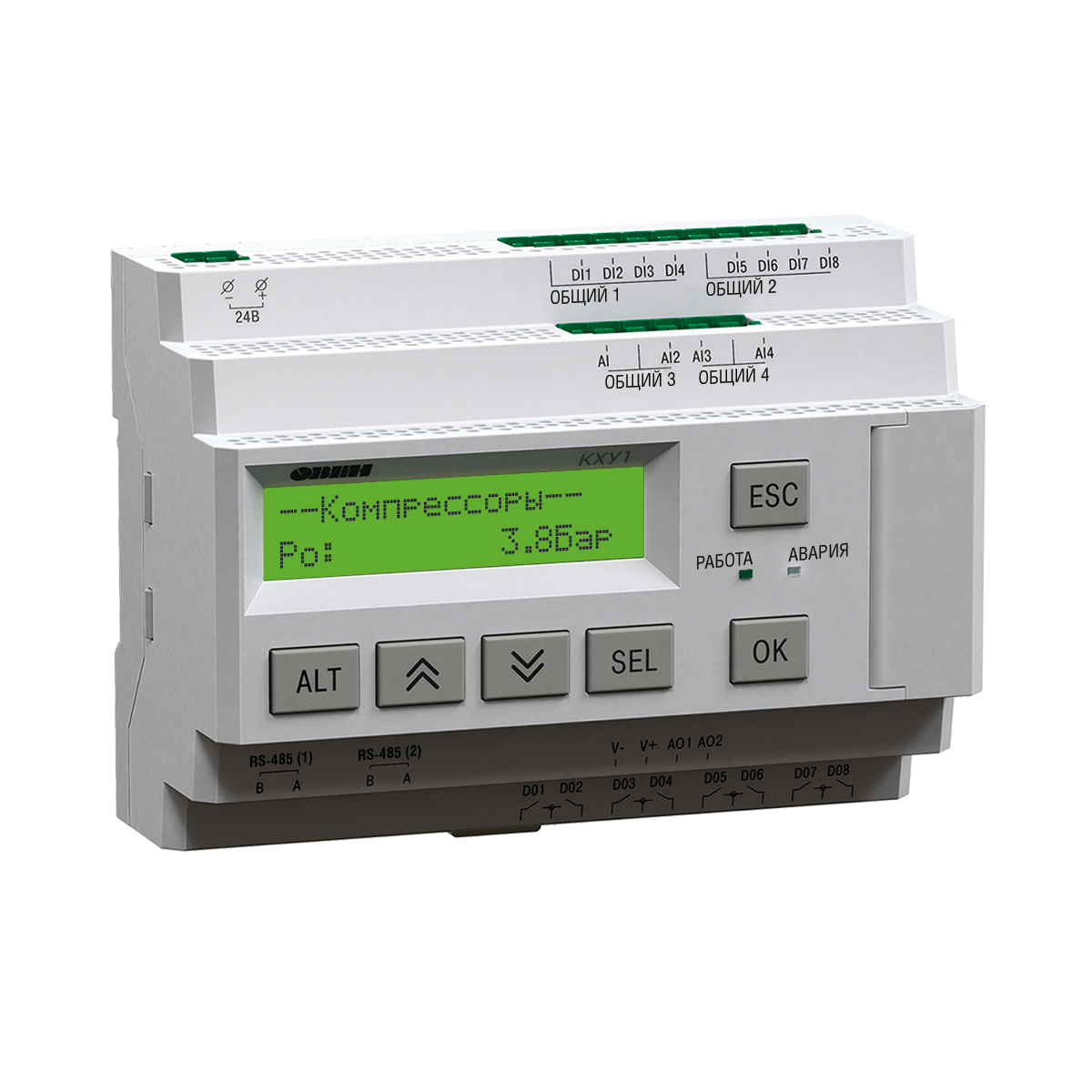

КХУ1 контроллер для управления холодильными установками

Функциональные возможности

Схема применения

Дополнительные возможности

Модификации

Функциональные возможности

• Гибкая настройка конфигураций исполнительных механизмов
  Пользователь настраивает конфигурацию оборудования и активирует функции в меню прибора с лицевой панели или с помощью ПК посредством программы Owen Configurator, после чего контроллер присваивает функционал дискретным входам и выходам.


• Регулирование давления или температуры испарения и конденсации
  КХУ1 управляет производительностью группы компрессоров и ступеней конденсатора для поддержания заданных значений давления всасывания и конденсации.


• Способы управления исполнительными механизмами
  Компрессоры:
  • ступенчатое регулирование для группы компрессоров одинаковой производительности;
  • ПИ-регулирование производительности ведущего компрессора, управляемого преобразователем частоты, с подключением опорных компрессоров одинаковой производительности;
  • ступенчатое регулирование для группы компрессоров с разгрузочными устройствами одинаковой производительности.
  Конденсатор:
  • ступенчатое регулирование производительности конденсатора;
  • ПИ-регулирование производительности 1-й ступени конденсатора, управляемой преобразователем частоты либо фазорезкой, с подключением дополнительных ступеней одинаковой производительности.


• Совместное управление до 8 компрессоров и до 8 ступеней конденсатора
  Прибор поддерживает управление холодильной централью, состоящей максимум из 8 компрессоров и 8 ступеней конденсатора.


• Поддержка подключения модуля расширения ПРМ-1
  Для управления оборудованием в конфигурации, которая задействует более 8 дискретных входов или выходов, предусмотрено подключение модуля расширения к контроллеру.
  Напряжение питания модуля расширения должно совпадать с таковым у контроллера.
  В комплект поставки модуль расширения не входит и заказывается отдельно.


• Чередование исполнительных механизмов по времени наработки
  Включение и отключение компрессоров и ступеней конденсатора производится с учетом их времени наработки для выравнивания количества моточасов.


• «Плавающее» давление конденсации
  В КХУ1 предусмотрена функция переменного давления (температуры) конденсации в разное время года для энергосбережения.


• Защита оборудования от общего низкого и высокого давления по дискретным сигналам и аналоговым датчикам
  Контроллер непрерывного отслеживает показания датчиков и состояния сигналов на дискретных входах:
  • при выходе регулируемых величин за установленные пределы предусмотрены аварийные стратегии;
  • при срабатывании реле давления работа компрессоров останавливается.


• Контроль аварий исполнительных механизмов и подключенных датчиков
  При срабатывании цепей безопасности оборудования предусмотрено отключение соответствующих исполнительных механизмов.
  Если возникает ошибка подключенного к прибору аналогового датчика – обрыв провода или выход показаний за диапазон измерения, – контроллер устанавливает фиксированные значения производительности для группы компрессоров и конденсатора. Эти значения задаются пользователем в настройках прибора.


• «Антизалив» компрессоров
  Дополнительная функция для закрытия электронных терморегулирующих вентилей в холодильном оборудовании при размыкании выходного реле прибора, если произошла остановка всех компрессоров в централи и отсутствует возможность их повторного запуска.


• Функция «Дополнительный независимый термостат»
  Функция предусматривает замыкание выходного реле прибора при достижении заданного порога температуры. Применимо для включения дополнительного оборудования по температурному условию.


• Конфигурирование реле аварии
  В приборе реализован выбор аварий, при возникновении которых срабатывает реле аварийной сигнализации.


• Счетчик времени наработки исполнительных механизмов
  Ведение статистики длительности работы компрессоров и ступеней конденсатора.


• Пароли
  Задание паролей для доступа в меню настроек и меню проверки работы входов и выходов прибора.

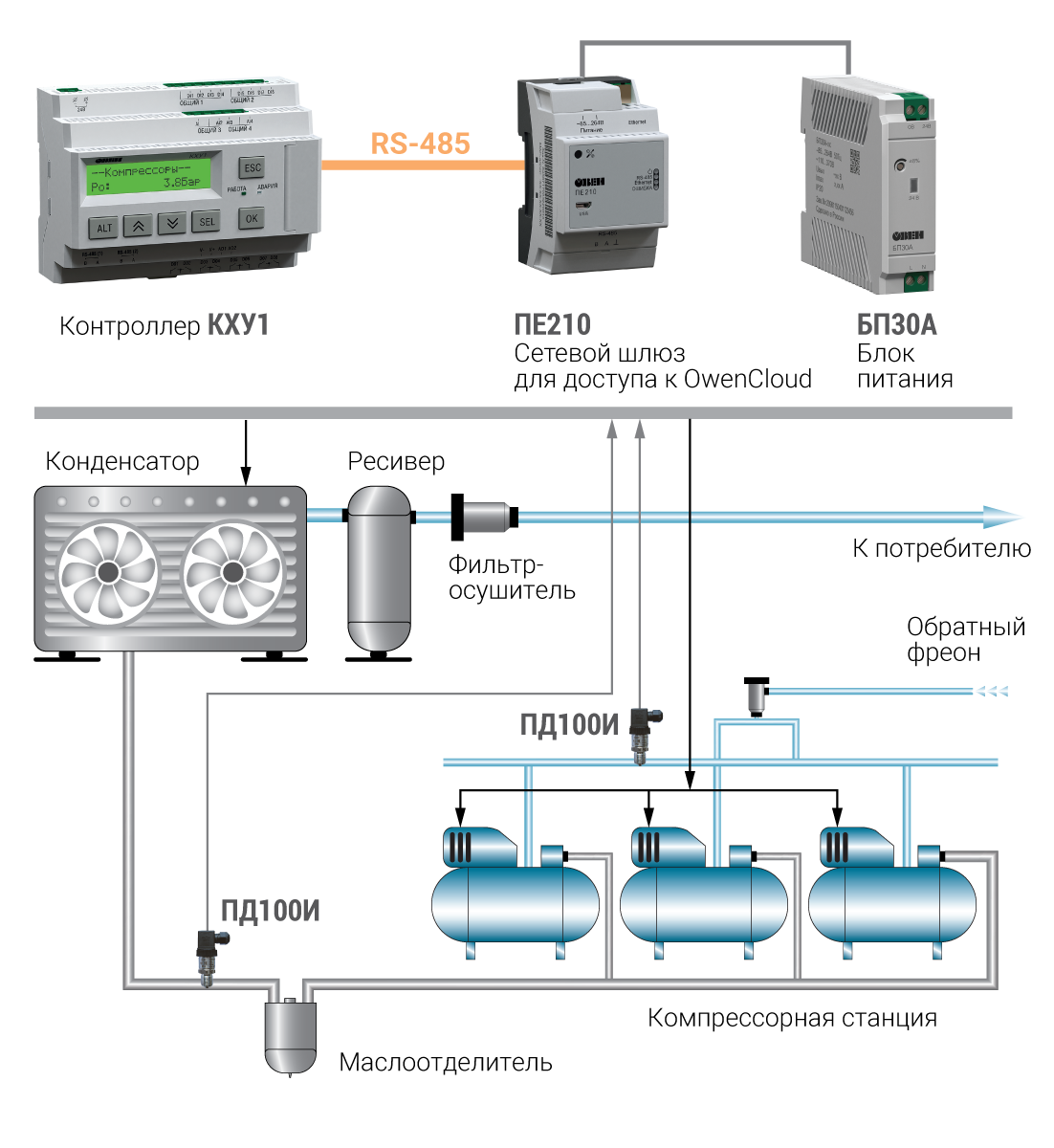

Схема применения

Дополнительные возможности

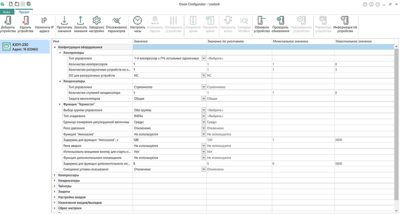

Конфигурирование контроллера с ПК

Контроллер КХУ1 настраивается как с лицевой панели, так и с помощью ПК в программе Owen Configurator. Подключение прибора к ПК осуществляется посредством кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию настроек можно сохранить на ПК и тиражировать её в другие контроллеры КХУ1.



При настройке КХУ1 с ПК конфигуратор подскажет, как прибор распределил функционал для дискретных входов и выходов. Для этого после отправки значений конфигурационных настроек в прибор следует прочитать значения ветки «Назначение входов/выходов».
