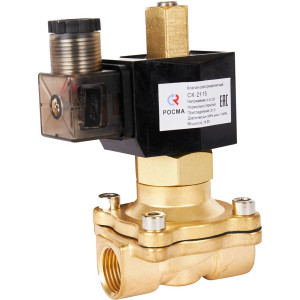

Клапаны СК электромагнитные (соленоидные) прямого действия

Клапаны СК электромагнитные (соленоидные) прямого действия

Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.

Клапаны с корпусом из нержавеющей стали применяются для работы с агрессивными к медным сплавам средами, с корпусом из медного сплава - для неагрессивных по отношению к медным сплавам и каучукам сред.

Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.

Принцип работы

Прямого действия

Номинальный диаметр DN, мм

08 / 15 / 20 / 25 / 32 / 40 / 50

Исполнение

Нормально закрытый
Нормально открытый

Номинальное напряжение

~220 В, -24 В, ~110 В, -12 В

Рабочее давление, МПа

Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9

Температура рабочей среды, °С

-5…+90 (NBR)
-5…+120 (Витон)

Температура окружающей среды, °С

-10…+80

Катушка

IP65, DIN-разъем
Опция: энергосберегающий коннектор*
* – кроме катушек для СК-21 и СК-22 с DN 32, 40, 50

Потребляемая мощность, Вт

DN, мм 220 В 24 В 110 В 12 В
08 (НЗ) 7 11,3 - -
15, 20, 25 (НЗ, НО) 14 18 14 18
32, 40, 50 (НЗ) 20 38 36 38
32, 40, 50 (НО) 36 38 36 38

Время срабатывания клапана, мс

DN, мм Открытие Закрытие
08 20 – 400 100 – 1500
15, 20, 25,
32, 40, 50		 20 – 30 30 – 50

Резьба присоединения

G¼ / G½ / G¾ / G1 / G1¼ / G1½ / G2

Корпус

Медный сплав
Нержавеющая сталь 08Х18Н10

Мембрана

Бутадиен-нитрильный каучук (NBR)
Опция: фторкаучук (Витон)

Пропускная способность

DN, мм м³/час
08 0,20
15 4,11
20 6,51
25 10,28
32 20,57
40 24,85
50 41,13

Монтаж кабеля

Кабельный ввод
Диаметр кабеля: 8 мм

Надежность

500 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 3712-001-4719015564-2015

Клапаны электро­маг­нит­ные СК

Наименование Исполнение Тип Номинальный
диаметр DN*, мм		 Резьба
присоединения
Клапан двухпозицион­ный двух­хо­до­вой нормально закрытый CK-11-08 / CK-12-08 08 G¼
CK-11-15 / CK-12-15 15 G½
CK-11-20 / CK-12-20 20 G¾
CK-11-25 / CK-12-25 25 G1
CK-11-32 / CK-12-32 32 G1¼
CK-11-40 / CK-12-40 40 G1½
CK-11-50 / CK-12-50 50 G2
нормально открытый CK-21-15 / CK-22-15 15 G½
CK-21-20 / CK-22-20 20 G¾
CK-21-25 / CK-22-25 25 G1
CK-21-32 / CK-22-32 32 G1¼
CK-21-40 / СK-22-40 40 G1½
CK-21-50 / CK-22-50 50 G2
Клапан двухпозицион­ный двух­хо­до­вой, нер­жа­ве­ю­щая сталь нормально закрытый CK-11-15 / CK-12-15 НЕРЖ 15 G½
CK-11-20 / CK-12-20 НЕРЖ 20 G¾
CK-11-25 / CK-12-25 НЕРЖ 25 G1
CK-11-32 / CK-12-32 НЕРЖ 32 G1¼
CK-11-40 / CK-12-40 НЕРЖ 40 G1½
CK-11-50 / CK-12-50 НЕРЖ 50 G2
нормально открытый CK-21-15 / CK-22-15 НЕРЖ 15 G½
CK-21-20 / CK-22-20 НЕРЖ 20 G¾
CK-21-25 / CK-22-25 НЕРЖ 25 G1
CK-21-32 / CK-22-32 НЕРЖ 32 G1¼
CK-21-40 / CK-22-40 НЕРЖ 40 G1½
CK-21-50 / CK-22-50 НЕРЖ 50 G2
Катушка 12 В, 24 В, 110 В или 220 В для СК, СК-НЕРЖ — — 08 DIN-разъем
15 / 20 / 25
32 / 40 / 50
Разъем энерго­сбе­ре­га­ю­щий для катушки 24 В или 220 В для СК, СК-НЕРЖ нормально закрытый — 15 / 20 / 25 / 32 / 40 / 50 DIN-разъем
нормально открытый 15 / 20 / 25
Мембрана из фтор­кау­чу­ка (Витон) для СК, СК-НЕРЖ — для CK-11-08, CK-12-08 08 G¼
для CK-11-15, CK-12-15 15 G½
для CK-21-15, CK-22-15
для CK-11-20, СK-12-20 20 G¾
для CK-21-20, CK-22-20
для CK-11-25, CK-12-25 25 G1
для CK-21-25, CK-22-25
для CK-11-32, CK-12-32 32 G1¼
для CK-21-32, CK-22-32
для CK-11-40, CK-12-40 40 G1½
для CK-21-40, CK-22-40
для CK-11-50, CK-12-50 50 G2
для CK-21-50, CK-22-50



Array ( )

Руководство по эксплуатации

Скачать Klapany-CK.pdf
