КосМастер – блок для управления установками обратного осмоса

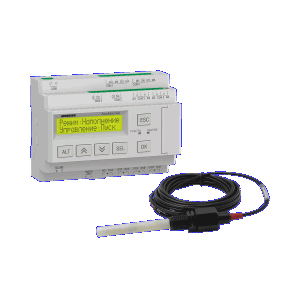

КосМастер – блок с готовыми алгоритмами для управления установками обратного осмоса с датчиками электропроводности в комплекте. Предназначен для применения в бытовых и промышленных системах. Прибор обеспечивает защиту системы от аварийных ситуаций, контролирует качество воды, управляет исполнительными механизмами.
КосМастер выпускается в четырех модификациях:
- 00 – для самостоятельной прошивки.
- 01 – управление установкой обратного осмоса с контролем электропроводности в линии чистой воды.
- 02 – управление установкой обратного осмоса с контролем электропроводности в линии исходной и чистой воды.
- 03 – управление установкой обратного осмоса с контролем электропроводности в линии исходной воды, чистой воды и в накопительной емкости.
Прибор поставляется в комплекте с датчиками электропроводности, количество датчиков определяется номером алгоритма (прибор с алгоритмом 00 поставляется без датчиков проводимости).
Преимущества автоматического управления установкам обратного осмоса
Функциональные возможности контроллеров для обратного осмоса
Контроль электропроводности
КосМастер осуществляет контроль проводимости жидкости по одной, двум или трем точкам. Датчики электропроводности поставляются в комплекте с прибором.
Промывка
Для защиты мембраны от загрязнений предусмотрена периодическая промывка системы в режиме Ожидание и Наполнение.
Контроль уровня воды в накопительной емкости
Прибор осуществляет контроль уровня жидкости в накопительной емкости по одному или двум дискретным датчикам уровня.
Автослив воды из емкости
При длительном простое системы контроллер осуществляет автослив воды из накопительной емкости по заданному таймеру.
Защита системы
КосМастер контролирует более 15 аварий. Все аварийные события фиксируются в архивный журнал.
Контролируемые аварии:
- Авария насосов
- Сухой ход
- Превышение электропроводности: в линии чистой воды, в накопительной емкости
- Авария датчиков электропроводности
- Авария датчиков уровня
- Авария аналогового датчика давления
- Авария по давлению за насосом низкого давления
- Авария по давлению за насосом высокого давления
- Авария по давлению на входе системы
- Авария по давлению в линии чистой воды
- Авария по температуре
Статистика
Контроллер ведет статистику по числу включений и длительности работы насосов
|
Наименование |
Значение |
|
|
КосМастер-230.Х |
КосМастер-24.Х |
|
|
Диапазон напряжения питания |
~94…264 В (ном.~230 В) |
=19…30 В (ном.=24 В) |
|
Потребляемая мощность, не более |
17 ВА |
7 Вт |
|
Встроенный блок питания |
=24 В |
– |
|
Дискретные входы |
||
|
Тип датчика |
Механические коммутационные устройства |
|
|
Номинальное напряжение питания |
24 В |
|
|
Датчики электропроводности |
||
|
Материал |
ABS |
|
|
Константа электрода |
1,0 |
|
|
Температурная компенсация |
NTC10K |
|
|
Рабочая температура |
0…50 ℃ |
|
|
Рабочее давление |
0..0,5 МПа |
|
|
Диапазон измерения |
MT-TDS1: 0…2000 мкСм/См |
|
|
MT-TDS2: 0…4000 мкСм/См |
||
|
Резьба |
½ NPT |
|
|
Длина кабеля |
5 метров |
|
|
Аналоговые входы |
||
|
Тип датчика |
0...300 кОм, 0…10 В, 4…20 мА, РТС, NTC |
|
|
Предел основной приведенной погрешности для: |
||
|
сопротивлений 0...150 кОм, не более |
±1,0% |
|
|
сопротивлений 150...300 кОм, не более |
±2,0% |
|
|
датчиков NTC и PTC, не более |
±1,5% |
|
|
сигналов 4...20 мА, 0...10 В, не более |
±0,5% |
|
|
Кондуктометрические входы |
||
|
Диапазон измерения электропроводности |
0...4000 мкСм/см |
|
|
Предел основной приведенной погрешности для: |
||
|
электропроводности 0...2000 мкСм/ см, не более |
±1,5% |
|
|
электропроводности 2000...4000 мкСм/см, не более |
±2,5% |
|
|
Тип схемы измерения |
двухэлектродная |
|
|
Дискретные выходы |
||
|
Допустимый ток нагрузки, не более |
5 А (переменный ток) 3 А (постоянный ток) |
|
|
Гальваническая развязка |
Индивидуальная |
|
|
Конструкция |
||
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|
|
Габаритные размеры |
123×90×58 мм |
|
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP20 |
|
Модификации
