КТР-121 контроллер для автоматического управления котельной
Расширение функциональных возможностей
КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.
Задачи автоматизации

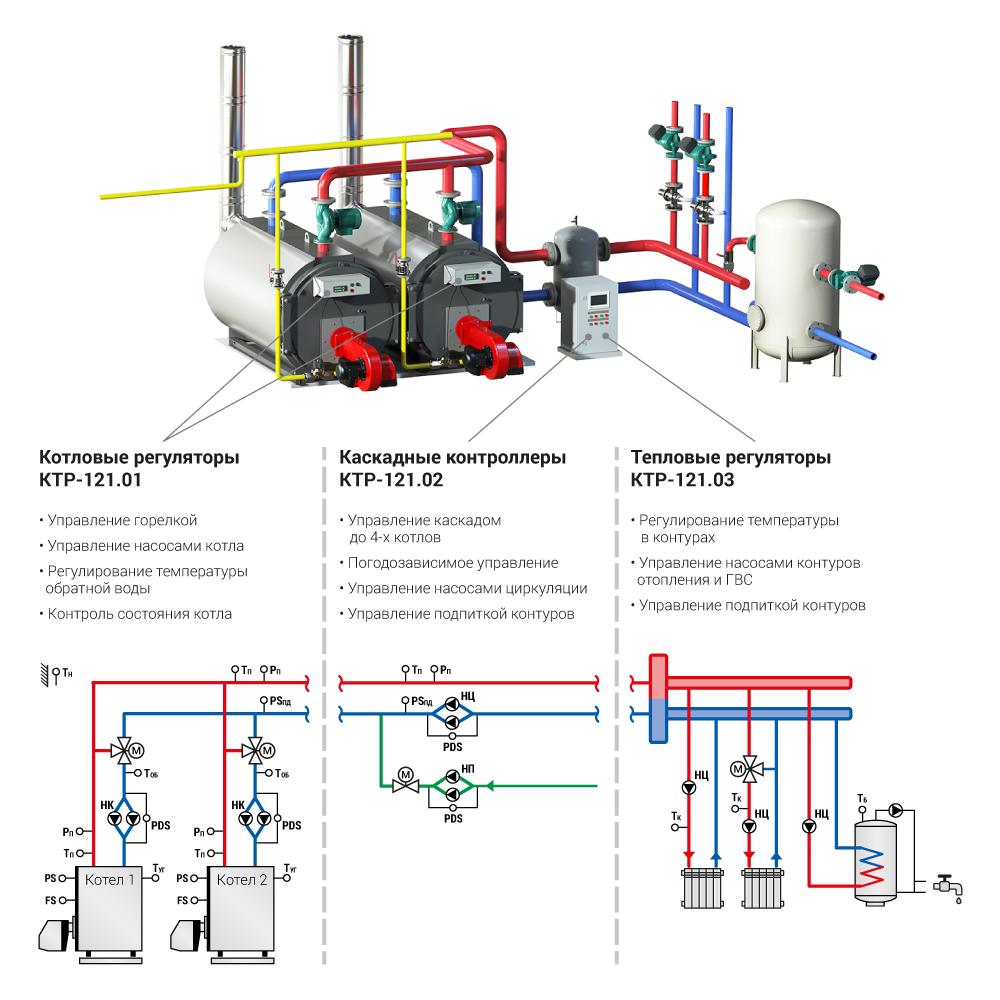

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:
- КТР-121.01 – автоматика котла.
- КТР-121.02 – автоматика котельной.
- КТР-121.03 – автоматика отопления и ГВС.
Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.

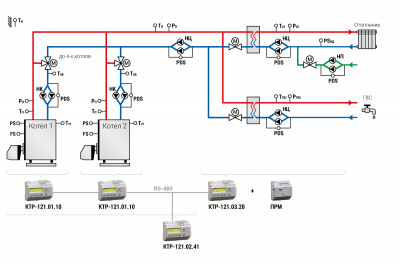

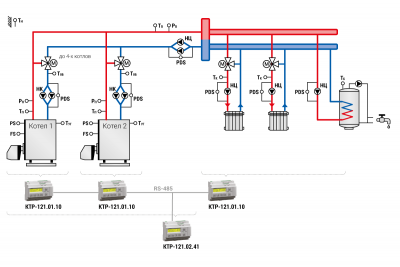

Общие
|
Тп – температура в подающем трубопроводе Тн – температура наружного воздуха Тоб – температура в обратном трубопроводе Туг – температура уходящих газов Тот – температура в контуре отопления Тгвс – температура в контуре ГВС Тк – температура в тепловом контуре Тб – температура в бойлере Рп – давление в подающем трубопроводе |
Рот – давление в контуре отопления Ргвс – давление в контуре ГВС PDS – реле перепада давления PS – реле давления FS – реле протока НК – насос котловой НЦ – насос циркуляции НП – насос системы подпитки PSпд – реле давления подпитки (прессостат) М – клапан регулирующий с электроприводом |

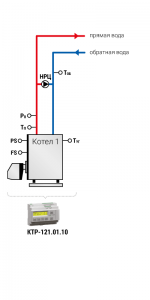

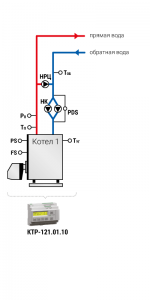

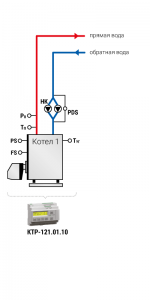

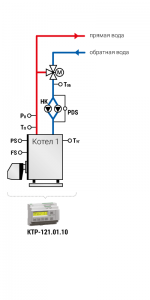

Схемы КТР-121.01
Условные обозначения
|
Тп – температура в подающем трубопроводе Тоб – температура в обратном трубопроводе Рп – давление в подающем трубопроводе PDS – реле перепада давления PS – реле давления |
FS – реле протока НК – насос котловой НРЦ – насос рециркуляции М – клапан регулирующий с электроприводом |

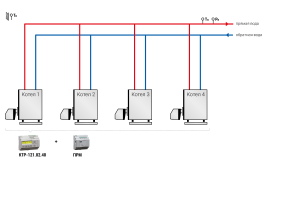

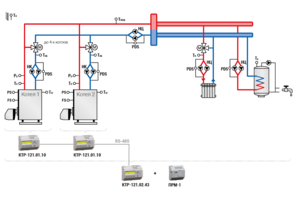

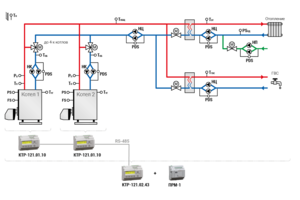

Схемы КТР-121.02
Условные обозначения
|
Тп – температура в подающем трубопроводе Тн – температура наружного воздуха Тоб – температура в обратном трубопроводе Туг – температура уходящих газов Рп – давление в подающем трубопроводе PDS – реле перепада давления PS – реле давления |
FS – реле протока НК – насос котловой НРЦ – насос рециркуляции НЦ – насос циркуляции НП – насос системы подпитки PSпд – реле давления подпитки (прессостат) М – клапан регулирующий с электроприводом |
Схемы КТР-121.03
Условные обозначения
|
Тк – температура в тепловом контуре Тб – температура в бойлере Тот – температура в контуре отопления Тгвс – температура в контуре ГВС Ргвс – давление в контуре ГВС Рот – давление в контуре отопления |
PDS – реле перепада давления НЦ – насос циркуляции НП – насос системы подпитки PSпд – реле давления подпитки (прессостат) М – клапан регулирующий с электроприводом |
|
Функционал |
Алгоритмы КТР-121 | ||||||||
| 01.10 | 02.22 | 02.20 | 02.40 | 02.23 | 02.41 | 02.43 | 03.10 | 03.20 | |
| Управление горелкой | + | до 2- х | до 2- х | до 4-х | до 2- х | - | - | - | - |
| Управление каскадом котлов | - | до 2- х | до 2- х | до 4-х | до 2- х | до 4-х | до 4-х | - | - |
| Поддержание температуры за котлом | + | + | - | - | - | - | - | - | - |
| Поддержание температуры каскада | - | + | + | + | + | + | + | - | - |
| Управление насосами котла | + | + | - | - | - | - | - | - | - |
| Управление насосами каскада | - | + | - | - | - | + | + | - | - |
| Управление насосами потребителей | - | - | - | - | + | - | + | + | + |
| Управление подпиткой | - | - | - | - | + | + | + | - | + |
| Управление отсечным клапаном | + | + | - | - | - | - | - | - | - |
| Регулирование обратки котла | + | - | - | - | - | - | - | - | - |
| Регулирование обратки каскада | - | - | - | - | - | + | - | - | - |
| Погодозависимое регулирование | - | + | + | + | + | + | + | + | + |
| Баланс мощности котлов | - | + | - | - | - | + | + | - | - |
| Контроль протока через котел | + | + | - | - | - | - | - | - | - |
| Контроль разрежения в топке котла | + | + | - | - | - | - | - | - | - |
| Контроль давления теплоносителя | + | - | + | + | - | + | - | + | + |
| Контроль общекотельных аварий | + | - | + | + | - | + | - | - | - |
| Статистика наработки узлов управления | + | - | + | + | - | + | - | + | + |
| Управление прямым контуром потребителя | - | - | - | - | до 2- х | - | до 2- х | до 3-х | - |
| Управление смесительным контуром потребителя | - | - | - | - | до 2- х | - | до 2- х | до 2- х | до 2- х |
| Режимы экономии у потребителей | - | - | - | - | - | - | - | + | + |
| Работа совместно с тепловым контроллером | - | до 2- х | до 2- х | до 2- х | - | до 2- х | - | - | - |
Диспетчеризация
Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для КТР-121.

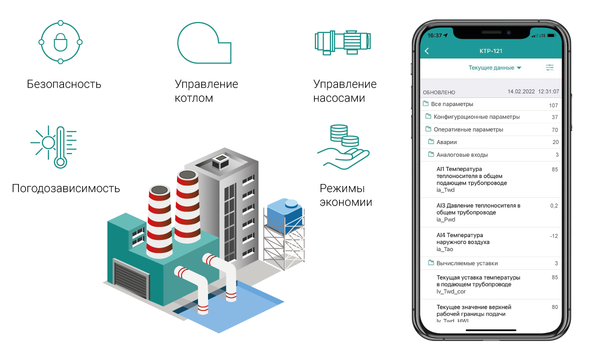

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
Визуализации и индикация
Для оперативного контроля, координации технологического процесса с использованием передачи информации между котельной и диспетчерским пунктом используется визуализация. Она может быть реализована на мнемосхемах в облачных сервисах, SCADA-системах и т.д. Для удобства представления информации о состоянии котельной используют «местную» визуализацию с выводом на панель оператора. При необходимости визуализации котельной предлагается использование линейки сенсорных панелей оператора СП3хх.

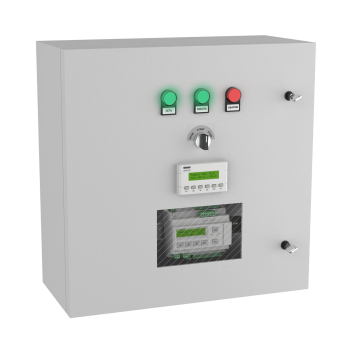

Для отображения и редактирования параметров прибора с дверцы щита может быть использована выносная панель оператора ИПП120. Панель объединяется с КТР-121 по интерфейсу RS-485, собирает информацию с приборов и предоставляет ее оператору или наладчику.
Преимущества использования КТР-121 вместе с ИПП120:
- Готовые варианты индикации панели, не требуется программирование.
- Применение одной ИПП120 на связку приборов или для каждого КТР-121 отдельно.
- Доступ к оперативным параметрам прибора без наличия группы по электробезопасности.
- Удобный монтаж – панель крепится в отверстие 22,5 мм, для подключения достаточно подвести четыре провода: питание и интерфейсную линию.
- Использование в тяжелых условиях эксплуатации: IP65, температура окружающего воздуха до +55 °C.

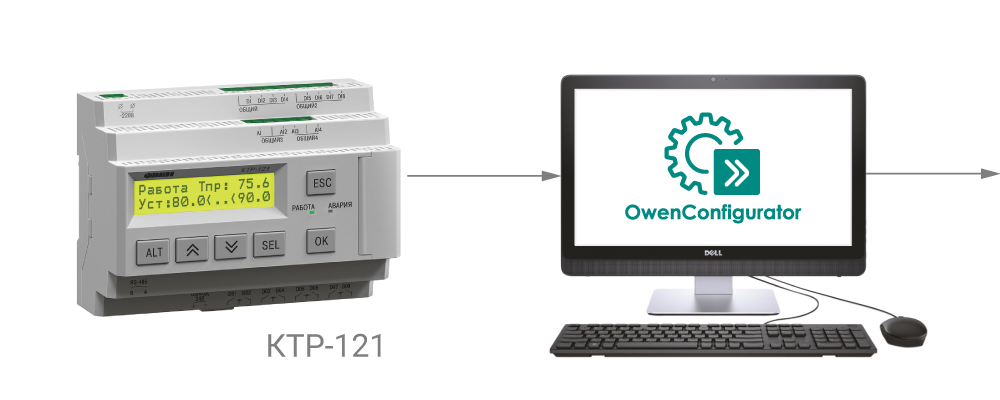

Конфигурирование с ПК

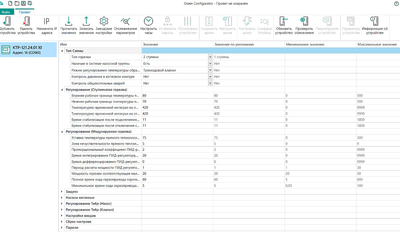

Контроллер КТР-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».
Общекотельные аварии
КТР-121 имеет возможность контролировать общекотельные аварии и передавать их на диспетчеризацию. Для этого достаточно подключить модуль ПРМ-1 к каскадному или котловому регулятору по внутренней шине SPI.
Подпитка закрытых контуров отопления
Для управления клапаном подпитки и группой подпиточных насосов в тепловых контурах, необходимо подключить модуль расширения ПРМ-1 к КТР-121.03.20.
Модуль расширения ПРМ
Внимание! Модуль расширения ПРМ в комплект поставки не входит и приобретается отдельно.
ПРМ и КТР-121 совместимы только с одинаковыми номиналами напряжения питания (пример: КТР-121.220.02.20 совместим только с ПРМ-220.1).
Модификации
Обозначение при заказе КТР-121.01
Обозначение при заказе КТР-121.02
