Многоканальный электронный регистратор ЭР-12

Технические характеристики

ТУ 4226-075-10474265-05

Код по ОКП 42 2693

Многоканальный электронный регистратор ЭР-12 предназначен для измерения, регистрации, контроля по уставкам, цифрового и графического отображения параметров технологических процессов.

Передача данных в систему верхнего уровня производится по локальной сети Ethernet, Modbus или через USB Flash накопитель.

ЭР-12 имеет до 12 встроенных универсальных каналов ввода аналоговых сигналов.

Возможно подключение внешних модулей ввода-вывода, поддерживающих протокол Modbus RTU.

Реализована возможность наблюдения за процессами и управления прибором дистанционно, причём двумя способами:
- с помощью свободно распространяемой мультиплатформенной программы TightVNC: VNC-Based Free Remote Control Solution, работающей по протоколу VNC, – управление прибором (параллельно с оператором) и наблюдение того, что есть на экране прибора;
- с помощью браузера через web-интерфейс – наблюдение текущих процессов, просматривание архива прибора в виде графиков или таблиц, а также скачивание архива в формате zip или csv.

Помимо приборов ЗАО «НПП «Автоматика» регистратор ЭР-12 поддерживает широкий спектр приборов, производимых отечественными и зарубежными фирмами и работающих по протоколу MODBUS. В частности, поддерживаются приборы производства компании «Овен» (контроллеры ПЛК, измерители-регуляторы ТРМ и пр.), НПФ «Контравт» (серия MDS и пр.).

Схема соединений

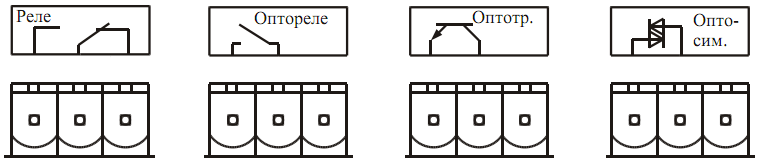

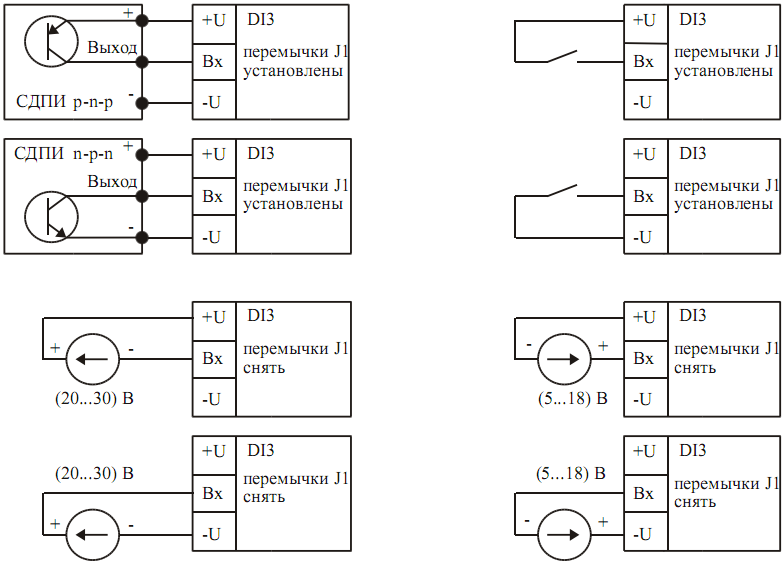

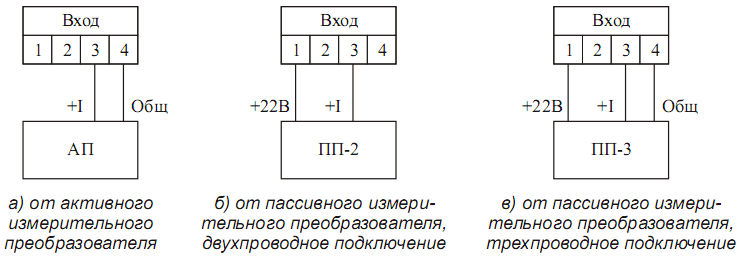

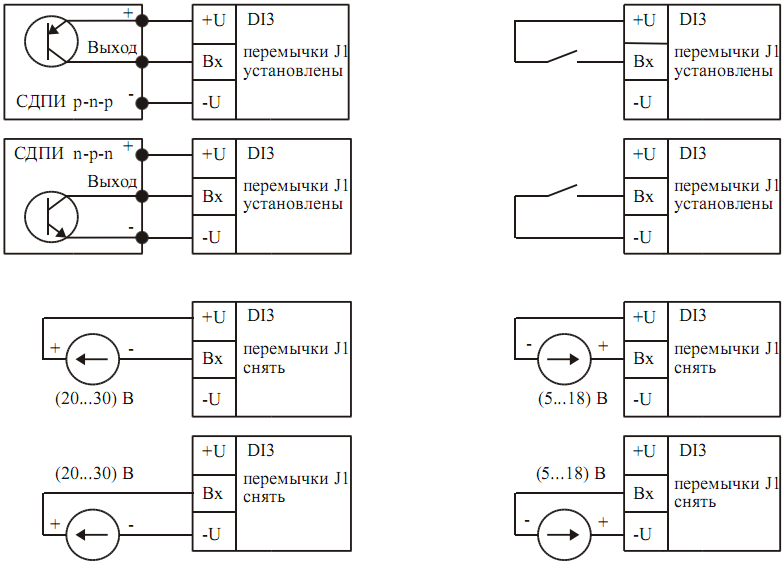

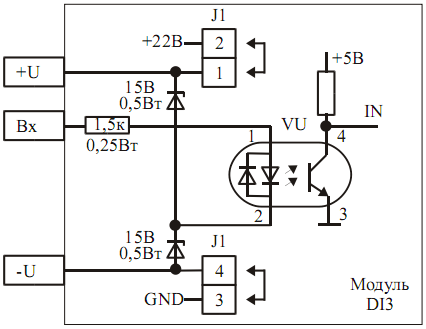

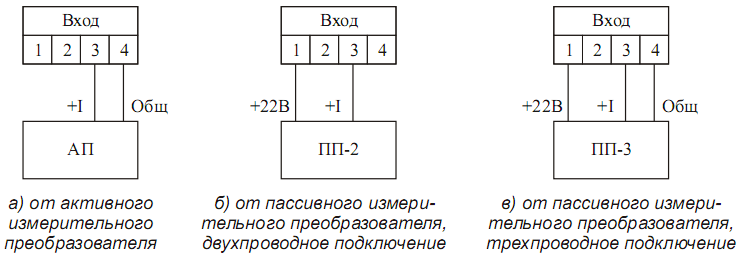

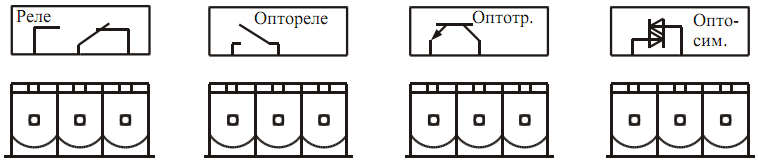

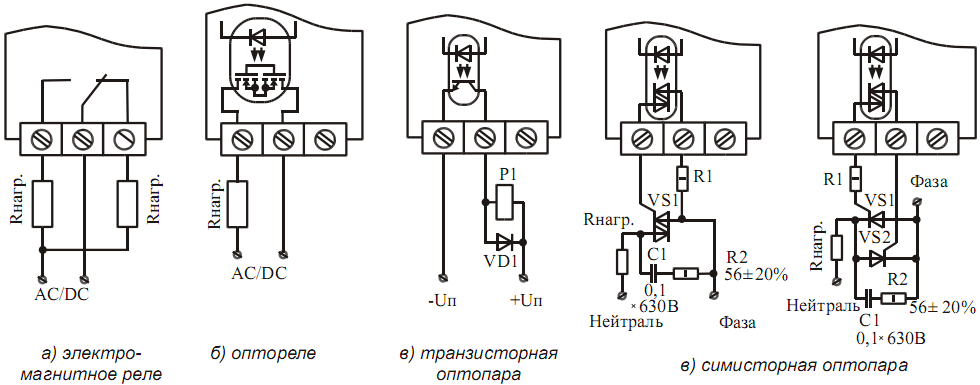

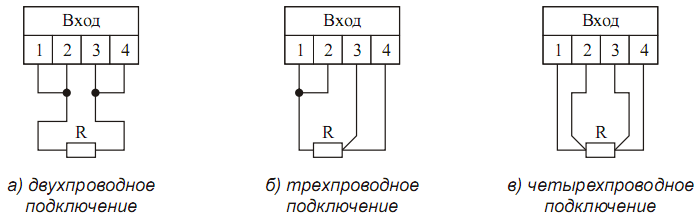

Рис. 1. Измерение напряжения Рис. 2. Измерение тока Рис. 3. Измерение температуры термопарой Рис. 4. Измерение сопротивления и измерение температуры термометром сопротивления Рис. 5. Схема дискретного входа Рис. 6. Схемы подключения дискретных датчиков Рис. 7. Маркировка дискретных выходов Рис. 8. Схемы внешних соединений для дискретных выходов
