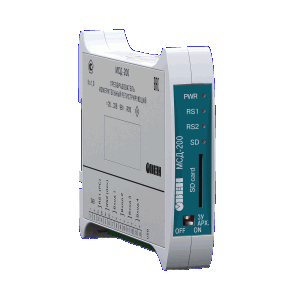

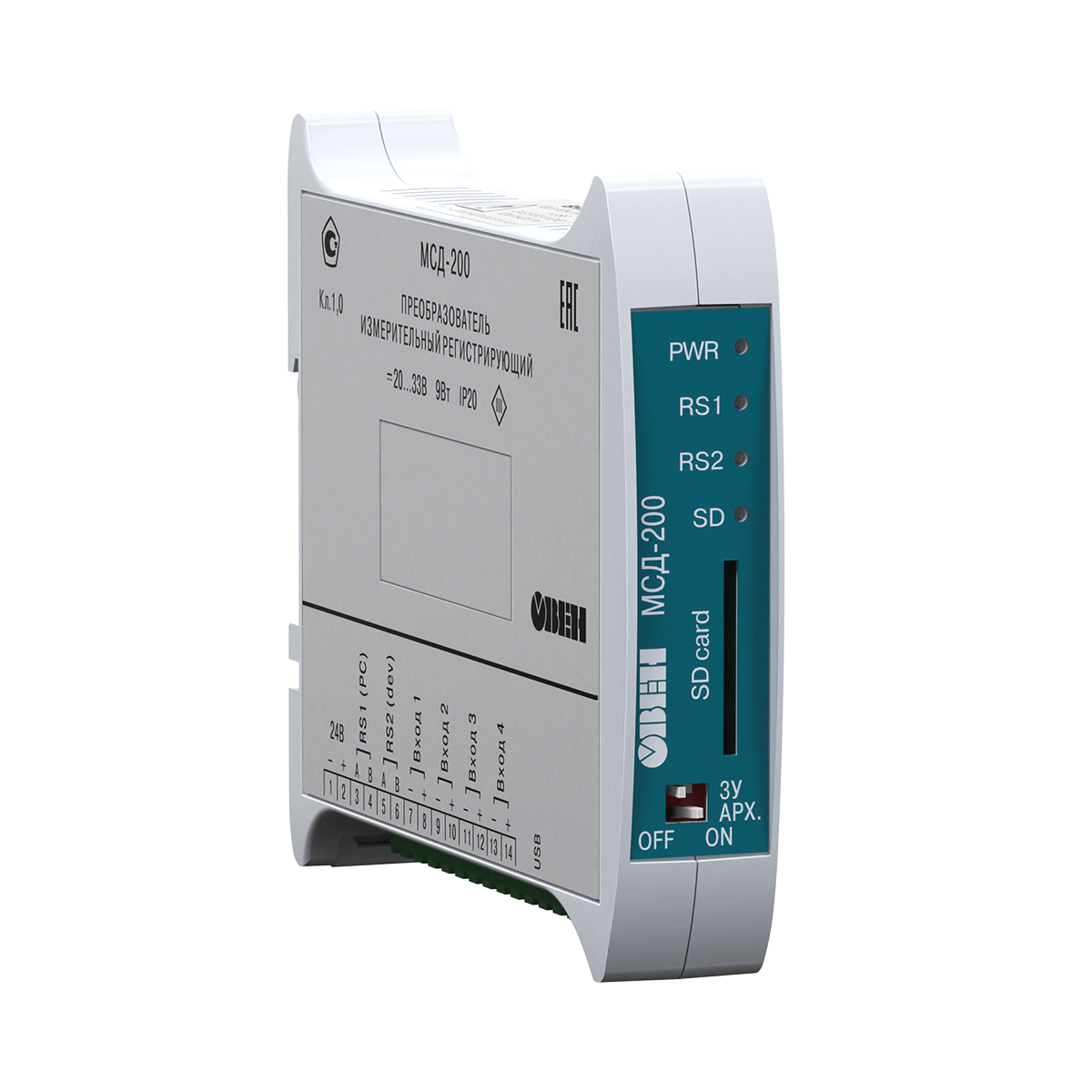

Назначение модуля сбора данных ОВЕН МСД200

Модуль сбора данных ОВЕН МСД200 применяется для опроса\прослушивания приборов, модулей ввода, контроллеров имеющих возможность передавать данные в сеть RS-485. Производит архивирование данных полученных с 64 точек измерения на карту памяти SD.

Каждая из 64-х точек может опрашиваться по одному из протоколов передачи данных: ОВЕН, Modbus RTU, Modbus ASCII.

Применяется для архивации данных теплосчетчиков, данных о ходе различного рода технологических процессов в пищевой, химической, газовой, упаковочной отраслях, при производстве строительных материалов, деревообработке, в различных сферах ЖКХ и многих других областях промышленной автоматизации.

Модуль имеет два интерфейса связи RS-485 (RS1-ЭВМ и RS2-Приборы) и один интерфейс связи USB-Device.

Основные функции и отличия нового МСД200

• Сбор данных от приборов, имеющих интерфейс RS-485;
• Архивирование данных с 64 точек измерения;
• Формирование архива на карте памяти SD;
• Поддержка карт памяти объемом до 32 Гб;
• Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
• Возможность конфигурирования  и считывания данных из МСД200 без применения преобразователей интерфейса, через USB порт;
• Реализация цифровой подписи.
• Возможность автоматического склеивания архивов за несколько суток;

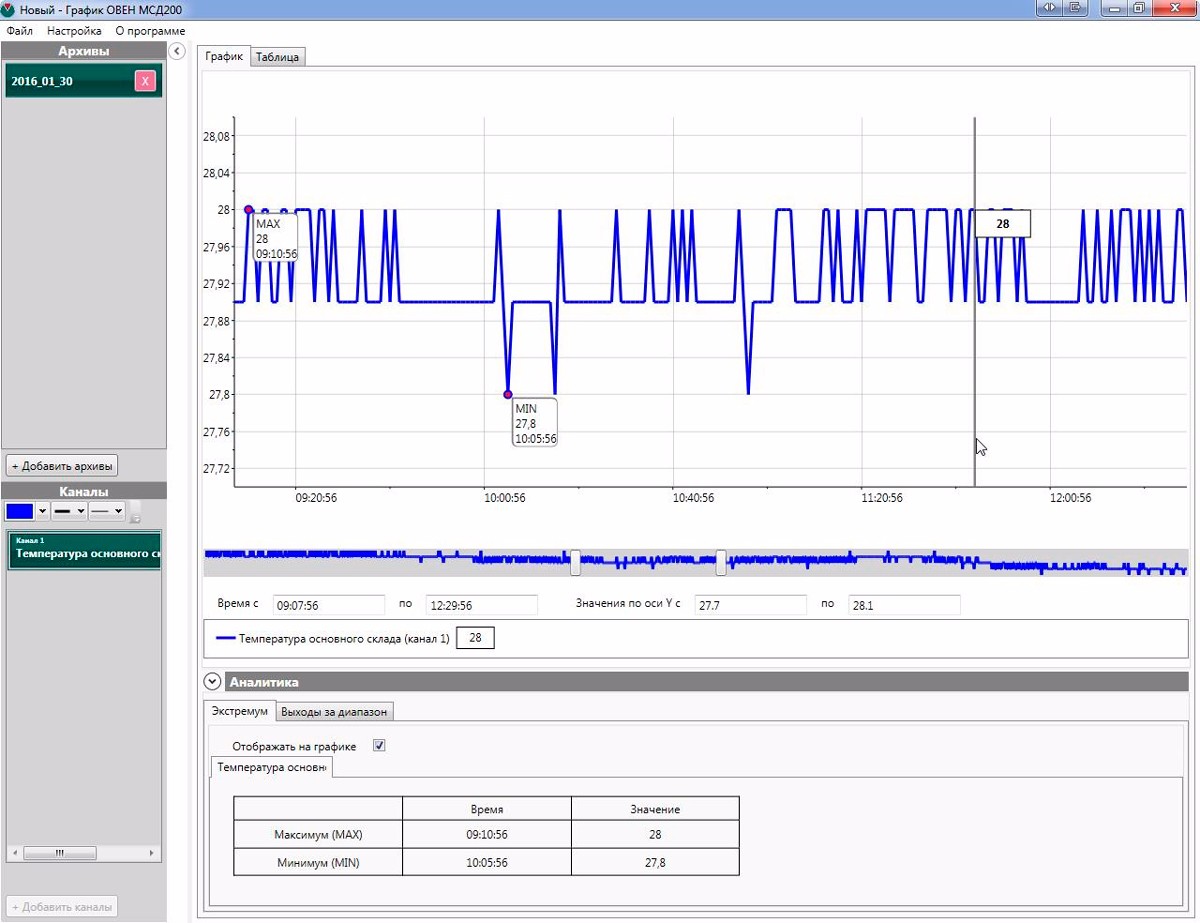

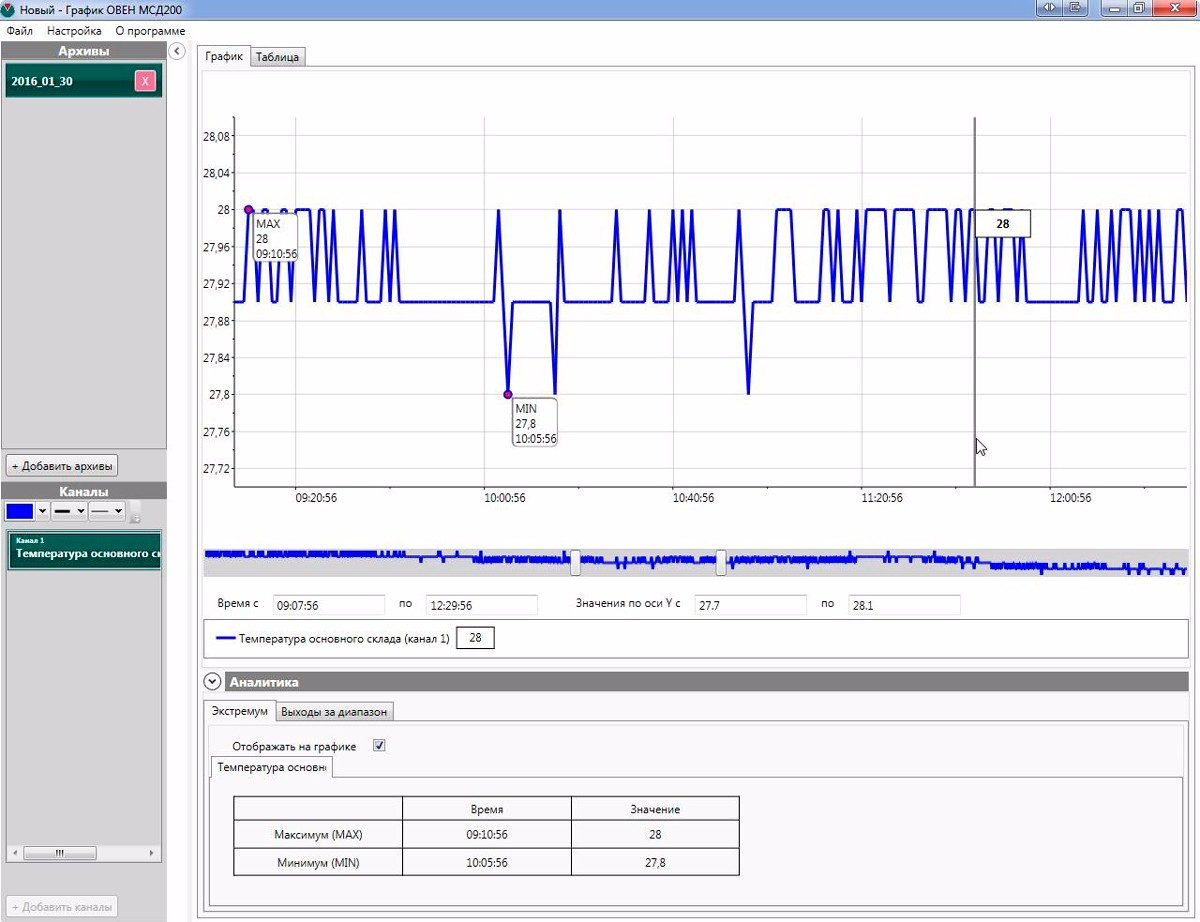

• Экспресс анализ архивов (вывод экстремумов);
•  Перезапись содержимого карты памяти при заполнении;
•  4 аналоговых входа;
•  Возможность передачи архива по GSM каналу.
