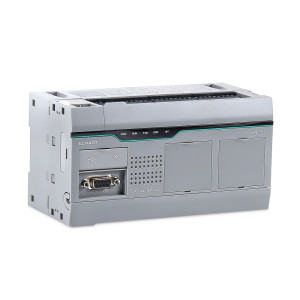

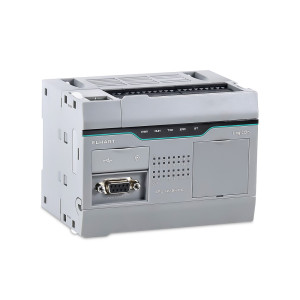

ПЛК LogicOn
Программируемые логические контроллеры (ПЛК) ELHART серии LogicOn — это линейка приборов с привычным функционалом, пришедших на замену иностранным брендам ПЛК, которые покинули рынок РФ. ПЛК LogicOn программируются на знакомом многим инженерам языке релейной (лестничной) логики LD. Кроме того, предусмотрена возможность создания пользовательских блоков на языке C, что открывает дополнительные возможности для интеграции готовых блоков кода с других платформ. Благодаря широкому набору интерфейсов (RS-232, RS-485 и Ethernet), контроллеры легко интегрируются в существующие системы. А наличие Micro-USB делает процесс написания программы и отладки гораздо удобнее.
Модификации ПЛК ELHART серии LogicOn
- LogicOn CPU 12/8N DC ПЛК 12 вх. (PNP/NPN, 6 шт. до 50кГц, суммарно не более 60кГц)/8 вых. (NPN, 2 шт. до 100кГц), до 8 мод.расш. (прав. шина), =24VDC, COM1/COM2(RS232/RS485), Ethernet для подкл. HMI (только Modbus TCP Slave), micro-USB
- LogicOn CPU 16/16N DC ПЛК 16 вх. (PNP/NPN, 6 шт. до 50кГц, суммарно не более 60кГц)/16 вых. (NPN, 2 шт. до 100кГц), до 8 мод.расш. (прав. шина), =24VDC, COM1/COM2(RS232/RS485), Ethernet для подкл. HMI (только Modbus TCP Slave), micro-USB
- LogicOn CPU 24/24N DC ПЛК 24 вх. (PNP/NPN, 6 шт. до 50кГц, суммарно не более 60кГц)/24 вых. (NPN, 2 шт. до 100кГц), до 8 мод.расш. (прав. шина), =24VDC, COM1/COM2(RS232/RS485), Ethernet для подкл. HMI (только Modbus TCP Slave), micro-USB, RTC
- LogicOn CPU 16/16R AC ПЛК 16 вх. (PNP/NPN, 6 шт. до 50кГц, суммарно не более 60кГц)/16 вых. (реле 3А), до 8 мод.расш. (прав. шина), ~220VAC, встроен. БП 24VDC (500мА), COM1/COM2(RS232/RS485), Ethernet для подкл. HMI (только Modbus TCP Slave), micro-USB
- LogicOn CPU 24/24R AC ПЛК 24 вх. (PNP/NPN, 6 шт. до 50кГц, суммарно не более 60кГц)/24 вых. (реле 3А), до 8 мод.расш. (прав. шина), ~220VAC, встроен. БП 24VDC (500мА), COM1/COM2(RS232/RS485), Ethernet для подкл. HMI (только Modbus TCP Slave), micro-USB, RTC
Особенности ПЛК ELHART серии LogicOn
- Широкий набор интерфейсов.
- Встроенные высокоскоростные входы и выходы.
- Возможность создания пользовательских блоков на языке С.
- Память программы до 150 кБ, до 2 кБ энергонезависимой памяти.
- Подключение до 8 модулей расширения по правосторонней шине.
- Встроенные часы реального времени (модификация CPU 24/24N).
Технические характеристики ПЛК LogicOn
| Артикул | CPU 12/8N DC | CPU 16/16N DC | CPU 24/24N DC |
|---|---|---|---|
| Общие характеристики | |||
| Напряжение питания | =18…28 В | ||
|
Максимальная потребляемая мощность (без учёта модулей расширения) |
10 Вт | 13 Вт | 16 Вт |
| Процессор | 32-х битный процессор ARM Cortex M3 | ||
| Память программы | 150 кБ | ||
| Энергонезависимая мощность | 2 кБ | ||
| Время цикла | < 1 мс для пустой программы | ||
| Язык программирования |
LD (язык релейных диаграмм) возможность создания блоков на языке С |
||
|
Максимальное кол-во модулей расширения (правосторонняя шина) |
8 | ||
| COM-порты (разъем DB9F) |
COM1: RS-232/RS-485 (изолированный) COM2: RS-232/RS-485 |
||
| Ethernet-порты | 1 (только Modbus TCP Slave) | ||
| USB-порты | 1 Micro-USB (загрузка и отладка программы) | ||
| Часы реального времени | - | + | |
| Степень защиты | IP20 | ||
| Рабочая температура | -10…+60 ºC | ||
| Относительная влажность | 10…90 % (без образования конденсата) | ||
| Характеристики дискретных входов | |||
| Количество дискретных входов | 12 | 16 | 24 |
| Входное напряжение | =24 В | ||
| Тип дискретных входов | транзисторный, PNP / NPN | ||
| Количество высокоскоростных входов |
6 шт до 50 кГц (Х0…Х5) не более 60 кГц в сумме по всем входам |
||
| Входное сопротивление входа |
высокоскоростной: 2,7 кОм стандартный: 3,3 кОм |
||
| Ток логической 1 |
высокоскоростной: не менее 7,9 мА при =24 В стандартный: не менее 6,5 мА при =24 В |
||
| Ток логического 0 | не более 2 мА | ||
| Характеристики дискретных выходов | |||
| Количество дискретных выходов | 8 | 16 | 24 |
| Тип дискретных выходов | транзисторный, NPN, открытый коллектор | ||
| Количество высокоскоростных выходов |
2 шт (Y0, Y1) до 100 кГц при токе не менее 200 мА |
||
| Максимальный ток нагрузки выхода | 0,5 А при =28 В | ||
| Минимальный ток нагрузки выхода | 0,1 А при =5 В | ||
|
Максимальный ток нагрузки группы выходов (Y0…Y7, Y10…Y17, Y20…Y27) |
3 А при =28 В | ||

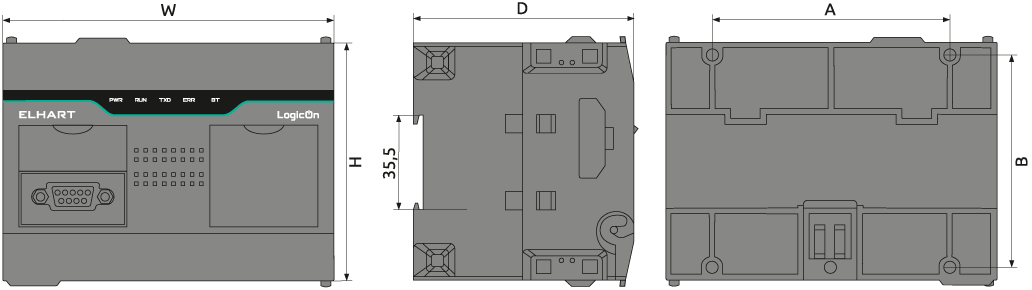

Габаритные размеры ПЛК LogicOn
| Модель | Габаритные размеры, мм | ||||
|---|---|---|---|---|---|
| A | B | W | H | D | |
| CPU 12/8N DC | 90 | 81 | 125 | 90 | 83 |
| CPU 16/16N DC | |||||
| CPU 24/24N DC | 137 | 81 | 172 | 90 | 83 |
| LogicOn CPU | / | N | ||||
|---|---|---|---|---|---|---|
|
Количество дискретных входов и выходов |
||||||
| 12 входов, 8 выходов | 12 | 8 | ||||
| 16 входов, 16 выходов | 16 | 16 | ||||
| 24 входов, 24 выходов | 24 | 24 | ||||
| Тип дискретных выходов | ||||||
| Транзисторный, NPN | N | |||||
| Тип питания | ||||||
| ~220 В переменного тока | AC | |||||
| =24 В постоянного тока | DC | |||||
Пример: LogicOn CPU 12/8N DC.
