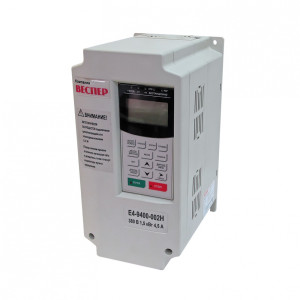

Преобразователи частоты Е4-9400
Частотный преобразователь Веспер E4-9400 отличается высокой надежностью и долговечностью, что обеспечивает стабильную работу оборудования в различных условиях. Позволяет точно регулировать скорость двигателя, повышая производительность и надежность оборудования, что делает его идеальным выбором для различных промышленных приложений.
Основные характеристики
- Скалярное и векторное управление (как с датчиком скорости, так и без него)
- Управление скоростью или моментом двигателя
- Высокий пусковой момент
- Поддержание технологических параметров (давления, разряжения и т.п.) с помощью встроенного ПИД-регулятора
- Управление и мониторинг по протоколу MODBUS и PROFIBUS
- Интерфейс связи RS485 (опция)
- Встроенный тормозной прерыватель (до 22 кВт включительно)
- Съемный выносной пульт управления (опция)
- Меню на русском языке
| Модель E4 – 9400 | 002Н | 003Н | 005Н | 007Н | 010Н | 015H | 020H | 025H | 030H | 040Н | 050Н | 060Н | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальная мощность применяемого двигателя, кВт | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | 45 | |||||||||||||
| Выходные хар-ки | Полная мощность преобразователя, кВА | 2 | 3 | 5 | 7 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 15 | ||||||||||||
| Номинальный выходной ток, А | 4,8 | 6,2 | 8 | 14 | 18 | 27 | 34 | 41 | 48 | 65 | 80 | 96 | |||||||||||||
| 075Н | 100Н | 125Н | 150Н | 175Н | 200Н | 300Н | 400Н | 500Н | 600Н | 800Н | |||||||||||||||
| Максимальная мощность применяемого двигателя, кВт | 55 | 75 | 93 | 110 | 132 | 160 | 220 | 315 | 400 | 500 | 630 | ||||||||||||||
| Выходные характеристики | Полная мощность преобразователя, кВА | 75 | 100 | 125 | 150 | 175 | 200 | 300 | 400 | 500 | 600 | 800 | |||||||||||||
| Номинальный выходной ток, А | 128 | 165 | 195 | 224 | 270 | 302 | 450 | 605 | 788 | 986 | 1185 | ||||||||||||||
| Максимальное выходное напряжение | Трехфазное 380В – 440В (пропорционально входному напряжению) | ||||||||||||||||||||||||
| Номинальная выходная частота | До 400 Гц | ||||||||||||||||||||||||
| Питание | Номинальное входное напряжение и частота | Трехфазное 380В – 440В 50/60 Гц | |||||||||||||||||||||||
| Допустимые отклонения напряжения | + 10 %, - 15 % | ||||||||||||||||||||||||
| Допустимые отклонения частоты | ± 5 % | ||||||||||||||||||||||||
| Характеристики цепи управления | Метод управления | Синусоидальная широтно-импульсная модуляция | |||||||||||||||||||||||
| Стартовый крутящий момент | 150 % при 1Гц (150 % при 0 об/мин с импульсным датчиком вращения) | ||||||||||||||||||||||||
| Диапазон управления скоростью | 1:100 (1:1000 с использованием импульсного датчика вращения) | ||||||||||||||||||||||||
| Точность управления скоростью | ± 0,2 % (± 0,02 % с использованием импульсного датчика вращения) | ||||||||||||||||||||||||
| Полоса пропускания ПИД-регулятора по скорости | 5 Гц (30 Гц с использованием импульсного датчика вращения) | ||||||||||||||||||||||||
| Ограничение момента | Определяется уставкой для каждого из четырех квадрантов | ||||||||||||||||||||||||
| Точность по моменту | ± 5 % | ||||||||||||||||||||||||
| Полоса пропускания ПИД-регулятора по моменту | 20 Гц (40 Гц с использованием импульсного датчика вращения) | ||||||||||||||||||||||||
| Диапазон управления частотой | от 0,1 до 400 Гц | ||||||||||||||||||||||||
| Точность задания частоты | Цифровое задание: ± 0,01% (от -10°С до +40°С) | ||||||||||||||||||||||||
| Аналоговое задание: ± 0,1% (25°С ± 10°С) | |||||||||||||||||||||||||
| Разрешение по заданию частоты | Опорный цифровой сигнал: ± 0,01 Гц | ||||||||||||||||||||||||
| Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код) | |||||||||||||||||||||||||
| Разрешение по выходной частоте | 0,01 Гц | ||||||||||||||||||||||||
| Запас по перегрузке | 150% от номинального выходного тока 1 минуту | ||||||||||||||||||||||||
| Сигнал задания частоты | от -10 до 10 В, от 0 до 10 В, от 4 до 20 мА | ||||||||||||||||||||||||
| Время разгона/торможения | от 0,01 до 6000 с (возможны 4 ступени) | ||||||||||||||||||||||||
| Тормозящий крутящий момент |
До 20% (без тормозного резистора) До 100% (с внешним тормозным резистором) |
||||||||||||||||||||||||
|
Встроенный тормозной прерыватель (002Н…030Н) Внешний тормозной прерыватель (040Н…800Н) |
|||||||||||||||||||||||||
| Защитные функции | Защита электродвигателя от перегрузки | Защищен с помощью электронного термического реле перегрузки | |||||||||||||||||||||||
| Мгновенная перегрузка по току | Отключение при 200% от номинального тока преобразователя | ||||||||||||||||||||||||
| Перегрузка | Отключение при 150% номинального тока преобразователя (60 сек) | ||||||||||||||||||||||||
| Перенапряжение | Отключение при напряжении на шине постоянного тока ≥820 В | ||||||||||||||||||||||||
| Недостаточное напряжение | Отключение при напряжении на шине постоянного тока ≤380 В | ||||||||||||||||||||||||
| Кратковременное отключение напряжения питания | Немедленное отключение выходного напряжения при кратковременном прекращении подачи питания более 15 мс. Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с. | ||||||||||||||||||||||||
| Перегрев радиатора-теплоотвода | Защищен термистором | ||||||||||||||||||||||||
| Предотвращение срыва | Во время разгона/торможения и вращения с постоянной скоростью | ||||||||||||||||||||||||
| Защита от токов утечек | Защищен электронной цепью (нарушение баланса выходных токов) | ||||||||||||||||||||||||
| Окружающая среда | Температура окружающей среды | - 10°…+ 45°С | |||||||||||||||||||||||
| Влажность | Относительная влажность не более 95%, без образования конденсата | ||||||||||||||||||||||||
| Температура хранения | от - 20°С до + 60°С | ||||||||||||||||||||||||
| Размещение | Внутри помещения, защищенного от коррозионных газов и пыли | ||||||||||||||||||||||||
| Высотность | Не более 1000 м | ||||||||||||||||||||||||
| Вибрация | до 9,81 м/c2 (1g) при менее, чем 20 Гц ; до 1,96 м/c2 (0,2g) от 20 до 50 Гц | ||||||||||||||||||||||||
|
Е4-9400 (380В) |
Вес брутто (кг) |
Вес нетто (кг) |
Размер упаковки Ш*Г*В (мм) |
Размер без упаковки Ш*Г*В (мм) |
|---|---|---|---|---|
| 002Н | 3.6 | 3.1 | 395*240*290 | 140*190*280 |
| 003Н | 3.7 | 3.2 | ||
| 005Н, 007Н | 3.9 | 3.4 | ||
| 010Н | 6.8 | 5.7 | 395*330*330 | 230*215*300 |
| 015Н | 7 | 5.9 | ||
| 020Н | 7.2 | 6.1 | ||
| 025Н | 7.4 | 6.3 | ||
| 030Н | 7.5 | 6.4 | ||
| 040Н | 16.4 | 14 | 480*350*370 | 257*233*400 |
| 050Н | 17 | 15.5 | 480*350*370 | 321*270*520 |
| 060Н | 31.2 | 26.5 | 590*390*440 | 321*270*520 |
| 075Н | 40 | 38.5 | 590*390*440 | 400*300*620 |
| 100Н, 125Н | 44.6 | 41 | 690*470*470 | 400*300*620 |
| 150Н | 46.4 | 42.8 | ||
| 175Н | 68.4 | 54 | 770*470*550 | 495*328*720 |
| 200Н | 104 | 89 | 910*515*600 | 550*368*860 |
| 300Н | 104 | 89 | 910*515*600 | 670*368*960 |
| 400Н | 148 | 129 | 1010*510*720 | 670*368*960 |
| 500Н | 410 | 380 | 2020*810*1300 | 1000*600*1800 |
