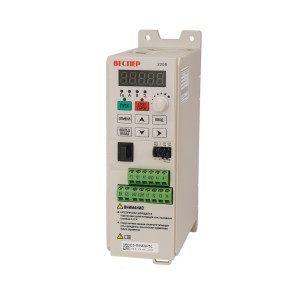

Преобразователи частоты Е5-MINI
Серия MINI подходит для большинства общепромышленных применений – позволяет управлять насосами и вентиляторами, в том числе решать задачи по автоматизации.
Модели Е5-МINI имеют широкий функционал и современный дизайн с встроенной панелью управления на русском языке с цифровым потенциометром для задания частоты.
Преобразователи серии Е5-MINI удобно устанавливать в шкаф. Новая современная конструкция преобразователей Е5-MINI позволяет осуществлять компактный монтаж «бок о бок» на din-рейку без снижения номинальных характеристик. Для удобства монтажа подсоединение силовых проводов осуществляется сверху и снизу преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50°C.
Преобразователи серии Е5-MINI имеют пусковой момент 150% на частоте 1 Гц, ПИД-регулятор с индикацией реальной физической величины, встроенный сетевой протокол MODBUS (интерфейс RS-485) и встроенный фильтр ЭМС.
| Модель преобразователя частоты E5-MINI | SP5L | S1L | S2L | S3L | 001Н | 002Н | 003Н | 005Н | 007Н | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Выходные параметры | Полная выходная мощность, кВА | 0,75 | 1,0 | 2,0 | 3,0 | 1,0 | 2,0 | 3,0 | 5,0 | 7,5 | ||||||||||||||||
| Максимальная мощность применяемого электродвигателя, кВт | 0,4 | 0,75 | 1,5 | 2,2 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | |||||||||||||||||
| Номинальный выходной ток, А | 2,8 | 4,8 | 8,0 | 10,0 | 2,5 | 4,2 | 5,6 | 9,4 | 13,0 | |||||||||||||||||
| Максимальное выходное напряжение, В | Трехфазное 200 ~ 240 (пропорционально входному напряжению) | Трехфазное 340 ~ 460 (пропорционально входному напряжению) | ||||||||||||||||||||||||
| Диапазон выходной частоты, Гц | Скалярный режим: 0,01 ~ 600,00 | |||||||||||||||||||||||||
| Источник питания | Номинальное входное напряжение, частота | 1ф, 200~240 В, 50/60 Гц | 3ф, 340~460 В, 50/60 Гц | |||||||||||||||||||||||
| Допустимые колебания входного напряжения | -15% ~ +10% | |||||||||||||||||||||||||
| Допустимые колебания частоты | ± 5% | |||||||||||||||||||||||||
| Характеристики управления | Режимы управления | Скалярный (U/f) | ||||||||||||||||||||||||
| Пусковой момент | 150% (1 Гц) | |||||||||||||||||||||||||
| Диапазон регулирования по скорости | 1 : 40 | |||||||||||||||||||||||||
| Разрешение установки частоты | Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц | |||||||||||||||||||||||||
| Разрешение выходной частоты | 0,01 Гц | |||||||||||||||||||||||||
| Задание частоты |
Кнопки/потенциометр пульта управления Аналоговый вход AI1 (0~10В/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи RS-485 |
|||||||||||||||||||||||||
| Управление |
Кнопки ПУСК/СТОП пульта управления Дискретные входы Линия интерфейсной связи RS-485 |
|||||||||||||||||||||||||
| Время разгона/торможения | 0,01 ~ 650,00 с / 0,1 ~ 6500,0 с / 1 ~ 65000 с | |||||||||||||||||||||||||
| Характеристика U/f |
4 фиксированные 1 пользовательская |
|||||||||||||||||||||||||
| Тормозной прерыватель | Встроенный (модели SP5L ~ S3L) | |||||||||||||||||||||||||
| Тормозной момент |
Модели SP5L ~ S3L: до 20% (без тормозного резистора) Модели SP5L ~ S3L: до 100% (с тормозным резистором) Модели 001Н ~ 007Н: до 20% (подключение тормозного резистора не предусмотрено) |
|||||||||||||||||||||||||
| Несущая частота ШИМ |
1~16 кГц 1~10 кГц (007Н) |
|||||||||||||||||||||||||
| Другие функции | Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, циклическая работа по заданному алгоритму, ПИД-регулирование, увеличение момента, сброс ошибок | |||||||||||||||||||||||||
| Защитные функции | Предотвращение срыва | Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения | ||||||||||||||||||||||||
| Мгновенная защита по току | 250% номинального тока ПЧ | |||||||||||||||||||||||||
| Защита преобразователя от перегрузки | 150% номинального тока ПЧ в течение 1 мин | |||||||||||||||||||||||||
| Защита двигателя от перегрузки | Электронная защита | |||||||||||||||||||||||||
| Защита от повышенного напряжения | Отключение при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В) | |||||||||||||||||||||||||
| Защита от пониженного напряжения | Отключение при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В) | |||||||||||||||||||||||||
| Автоперезапуск после провалов питания | Автоматический пуск преобразователя после восстановления питания | |||||||||||||||||||||||||
| Защита от перегрева | Электронная аппаратная защита | |||||||||||||||||||||||||
| Дополнительные защитные функции | Запрет обратного вращения, настраиваемый режим автоматического перезапуска, ограничение доступа к параметрам. | |||||||||||||||||||||||||
| Окружающая среда | Степень защиты | IP20 | ||||||||||||||||||||||||
| Температура эксплуатации | От -10 до +50°C | |||||||||||||||||||||||||
| Температура хранения | От -40 до +60°C | |||||||||||||||||||||||||
| Относительная влажность | До 95% (без образования конденсата) | |||||||||||||||||||||||||
| Высотность | До 1000 м | |||||||||||||||||||||||||
| Вибрация | До 20 Гц – 1g (9,8 м/с²); 20~50 Гц – 0,2g (1,96 м/с²) | |||||||||||||||||||||||||
| Коммуникационные функции | Встроенный RS-485. Протокол: Modbus RTU | |||||||||||||||||||||||||
|
Е5-MINI (220В) |
Е5-MINI (380В) |
Вес брутто (кг) |
Вес нетто (кг) |
Размер в упаковке (мм) |
Размер без упаковки Ш*Г*В (мм) |
|---|---|---|---|---|---|
| SP5L, S1L | 001H, 002H | 1,0 | 0,8 | 210*105*188 | 57*140*186 |
| S2L, S3L | 003H…005H | 1,3 | 1,05 | 222*145*180 | 80*151*192 |
| 007H | 1,95 | 1,6 | 266*154*187 | 95*161*246 |

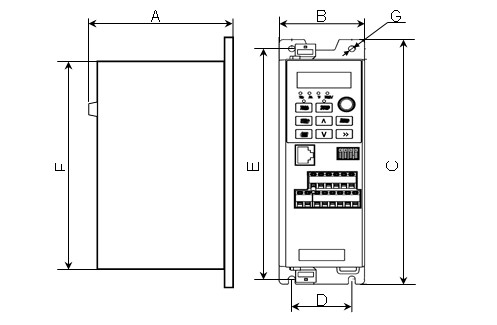

Габаритные и установочные размеры
| Е5-MINI | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
|
SP5L…S1L 001H…002H |
140 | 57 | 186 | 40 | 175 | 158 | 4,5 |
|
S2L…S3L 003H…005H |
151 | 80 | 192 | 65 | 180 | 162 | 4,5 |
| 007H | 161 | 95 | 246 | 70 | 235 | 221 | 5,5 |
