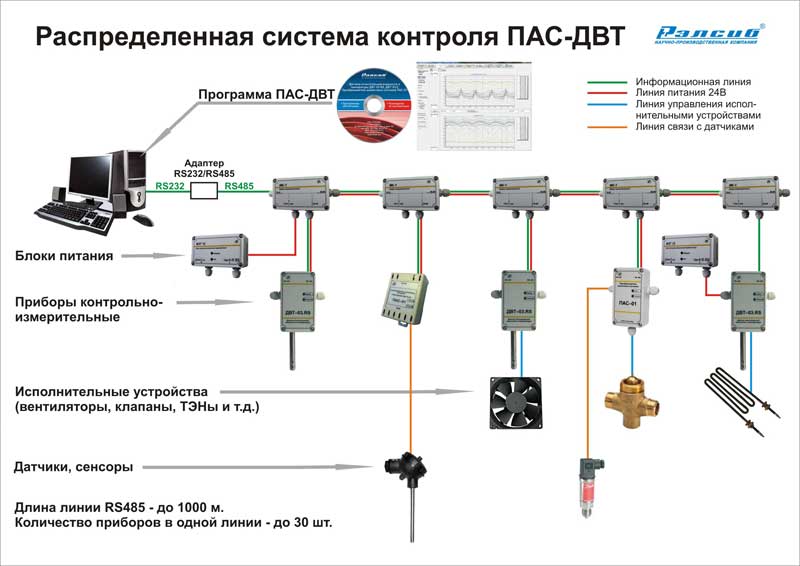

Распределенная система контроля ПАС-ДВТ

Описание

На основе всего трех...пяти простых и недорогих приборов производства НПК "Рэлсиб" можно построить протяженную разветвленную систему автоматического контроля и регулирования различных технологических параметров. Например, систему контроля и регулирования относительной влажности и температуры воздуха.

Состав системы:

1. Модуль коммутационный МК-1

Служит для построения самой линии связи RS485 с необходимыми ответвлениями, созданием точек подключения приборов, блоков питания и т.д., согласование линии путем включения шунтирующих резисторов необходимого номинала.

2. Блок питания БПГ 12

Необходим для питания линии RS485 и отдельных приборов (особенно приборов, выполняющих функции регулирования).

3. Преобразователь аналоговых сигналов ПАС-01.RS

Прибор предназначен для подключения к линии RS485 любого датчика (сенсора) или другого прибора с аналоговым выходным сигналом.

4. Преобразователь аналоговых сигналов ПАС-01.RS.P

Дополнительно к функциям ПАС-01.RS также содержит симисторно-релейный блок для двухпозиционного регулирования.

5. Датчик температуры и отн.влажности ДВТ-03.RS

6. Датчик температуры и отн.влажности ДВТ-03.RS.P

Предназначен для контроля и регулирования температуры и отн.влажности по двухпозиционному закону.

7. Программа-конфигуратор ПАС-ДВТ

Служит для конфигурирования приборов в сети, для архивирования и визуализации значений в виде таблиц и графиков, установки параметров регулирования и т.д.
