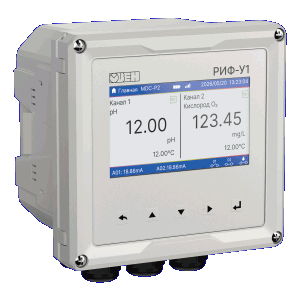

РИФ-У1 многопараметрический анализатор жидкости
РИФ-У1 — двухканальный контроллер для анализа воды и технологических растворов.
Прибор поддерживает подключение аналоговых и цифровых датчиков с интерфейсом RS-485, обеспечивая гибкую конфигурацию измерительной системы под конкретную задачу.
Первый канал предназначен для базового химического контроля параметров pH и ОВП, а также подключения датчика температуры для температурной компенсации и повышения стабильности измерений. Второй канал используется для подключения цифровых датчиков расширенного анализа: электропроводности, растворенного кислорода, мутности, концентрации ила, остаточного хлора, аммония и ХПК.
Контроллер оснащен полноцветным ЖК-дисплеем для локальной визуализации и анализа динамики изменения параметров качества воды, включая отображение трендов.
Передача данных осуществляется в SCADA-системы или облачный сервис OwenCloud по интерфейсу RS-485 (Modbus RTU), а также в ПЛК по аналоговому сигналу 4...20 мА для реализации локального управления насосами, клапанами и системами дозирования.
Преимущества
Комплексный анализ воды
К одному контроллеру можно подключить до двух аналоговых и цифровых датчиков: рН, ОВП, EC, мутность, хлор, кислород, углерод, аммоний.
Ручная и автоматическая температурная компенсация
Подключение датчиков NTC 10K или Pt100/1000
Визуализация
Большой цветной экран с интуитивно понятным интерфейсом и быстрой сменой режимов: измерение, отображение графиков, просмотр архивов
Анализ трендов
Архивирование измеренных значений во внутреннюю память прибора
Возможности
- Измерение параметров жидкости
- Передача измеренных данных по RS-485 (Modbus RTU) в системы диспетчеризации и облачный сервис OwenCloud
- Передача измеренных значений на ПЛК, регистраторы и другие устройства промышленной автоматизации по токовому сигналу 4...20 мА
- Встроенные релейные выходы для управления насосами, клапанами, системами дозирования и аварийной сигнализацией
Технические характеристики
|
Корпус |
|
|
Габаритные размеры |
151×144×118 мм |
|
Монтаж |
В щит, вырез размером 138×138 мм На стену с помощью кронштейна (приобретается отдельно) |
|
Масса, не более |
1 кг |
|
Питание |
|
|
Напряжение питания |
~90…253 В, номинальное 230 В, частота 47…63 Гц |
|
Потребляемая мощность, не более |
28 Вт |
|
Коммуникационные интерфейсы |
|
|
Количество портов |
1×RS-485 |
|
Поддерживаемые протоколы |
Modbus RTU Modbus ASCII |
|
Входы |
|
|
Количество |
Канал 1 1×AI аналоговый или цифровой для измерения pH/ОВП 1×AI для температуры NTC 10K или Pt100/1000 Канал 2 1×AI цифровой для подключения датчиков с RS-485 |
|
Измерение параметров в диапазоне |
pH: 0.00…14 pH
ОВП: -2000…2000 мВ ХПК, БПК, ООУ: 0…1500 мг/л |
|
Пределы допускаемой основной приведенной погрешности измерений, не более |
pH: ±0,02 pH (−10...+60 °C): ±0,3 °C (+60...+130 °C): ±2 °C Для датчиков с выходом RS-485 согласно точности подключаемого датчика |
|
Выходы |
|
|
Количество |
3×DO |
|
Тип выходов DO |
Электромагнитное реле: 4 А, 250 В |
|
Тип выходов AO |
Токовая петля 4...20 мА |
