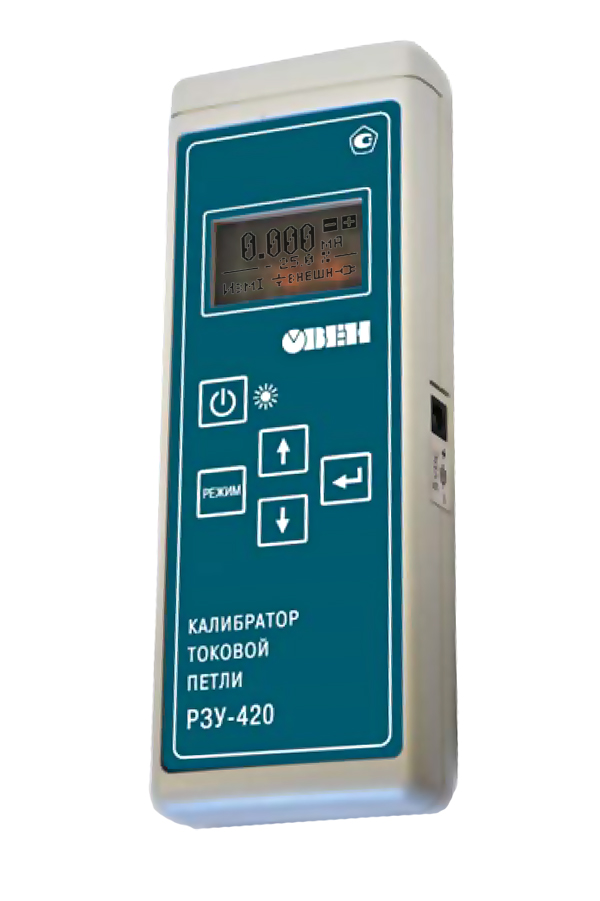

РЗУ-420 переносной задатчик сигнала 4…20 мА

РЗУ-420 переносной задатчик сигнала 4…20 мА

Назначение

Технические характеристики и условия эксплуатации

Назначение

Генератор унифицированного сигнала тока РЗУ-420 предназначен для задания унифицированных сигналов тока 4..20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения.

Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.

Прибор выполнен в переносном исполнении корпуса и может работать как от пальчиковых батареек, так и от внешнего сетевого адаптера на 220 В.

Использование данного прибора позволяет существенно сократить время, затрачиваемое на многие рутинные операции при производстве пуско-наладочных работ автоматизированных систем управления.

Прибор обладает интуитивно понятным интерфейсом и имеет следующие возможности:

  • Одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4…20 мА с точностью до десятой доли процента.
  • Диапазон задания тока – 0…25 мА (по шкале с линейной зависимостью).
  • РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U.
  • Прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания  на дисплее.
  • Прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4…20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее.
  • Прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
  • Прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей.
  • Дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью.
  • Максимальная основная погрешность задания/измерения составляет всего ±0,1 %.
  • Корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20.
  • Имеется сертификат средства измерения.

Прибор РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.

Функциональность прибора, его эргономичность, а также простота работы с прибором и его невысокая стоимость делают РЗУ-420 незаменимым индивидуальным прибором каждого наладчика АСУ ТП.

Технические характеристики и условия эксплуатации

Диапазон формируемых токов контура

  • Полный: 0,2…25 мА
  • Стандартный: 4…20 мА
Диапазон допустимых внешних напряжений питания контура 12…30 В
Диапазон напряжений питания контура, формируемый прибором 22…24 В
Максимальная основная погрешность +/-0.1%
Форма токового сигнала в режиме функционального задания Меандр, пила, треугольник, синусоида
Диапазон измеряемых напряжений 0,5…30 В
Входное сопротивление в режиме измерения напряжения Не менее 50 кОм
Диапазон напряжений питания от 3-х элементов питания размера АА 3,3…4,8 В

Допустимый диапазон температур окружающей среды:

- Рабочий 0…+50 С

- Хранения -40…+85 С

Уровень пылевлагозащиты изделия IP20

Array ( )

Руководство по эксплуатации

Скачать rzu_420_re_003.pdf
