САУ-М7Е регулятор уровня жидкости или сыпучих сред

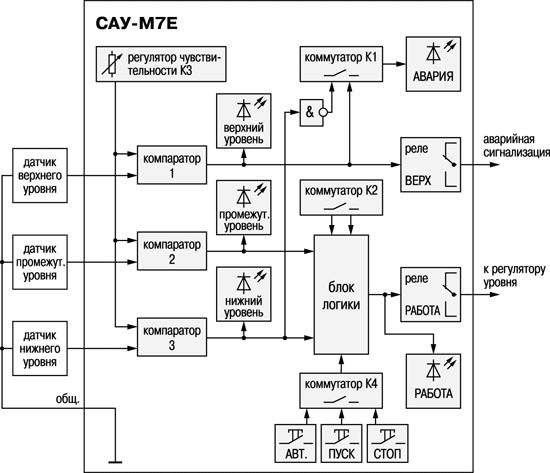

М7Е — Функциональная схема прибора
Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.

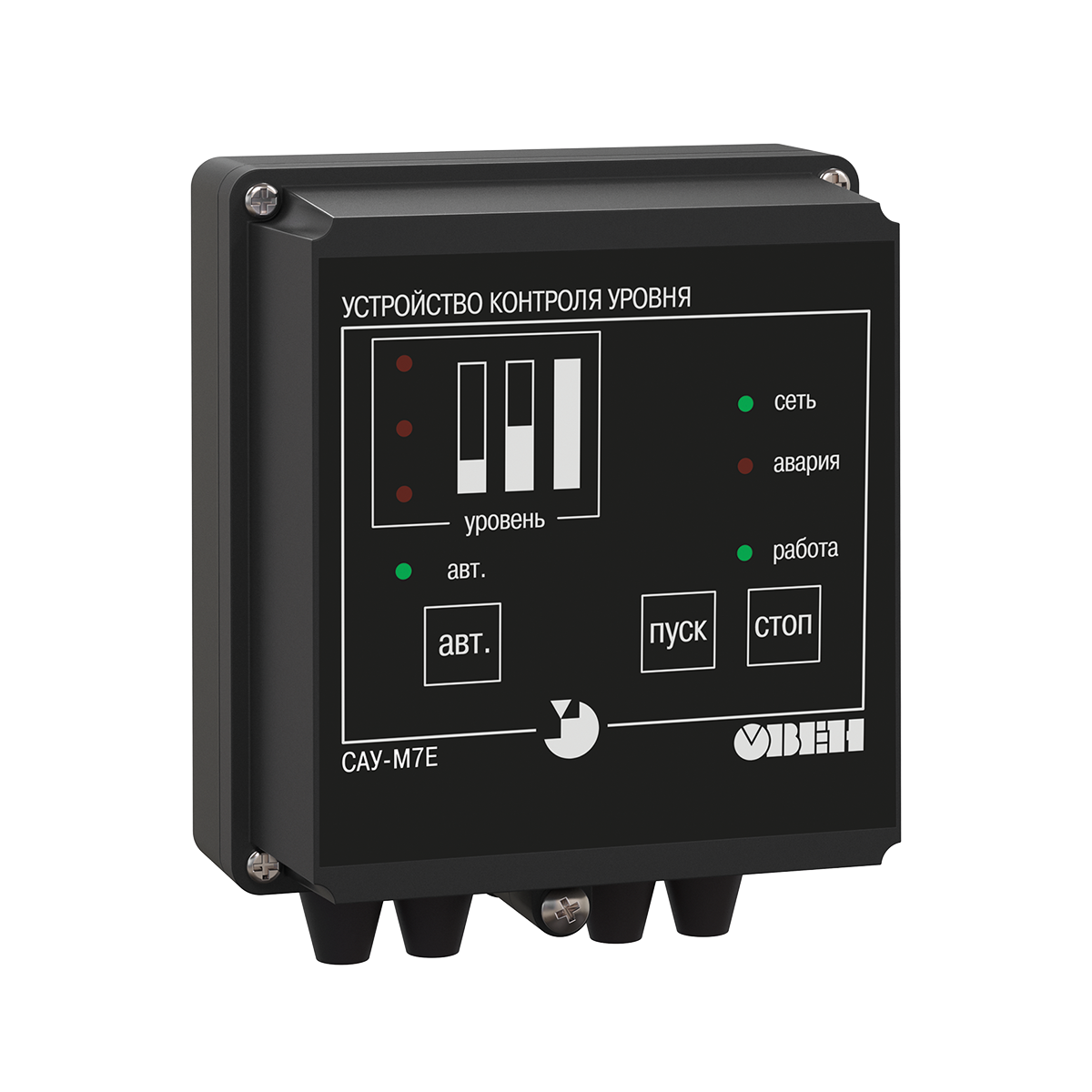

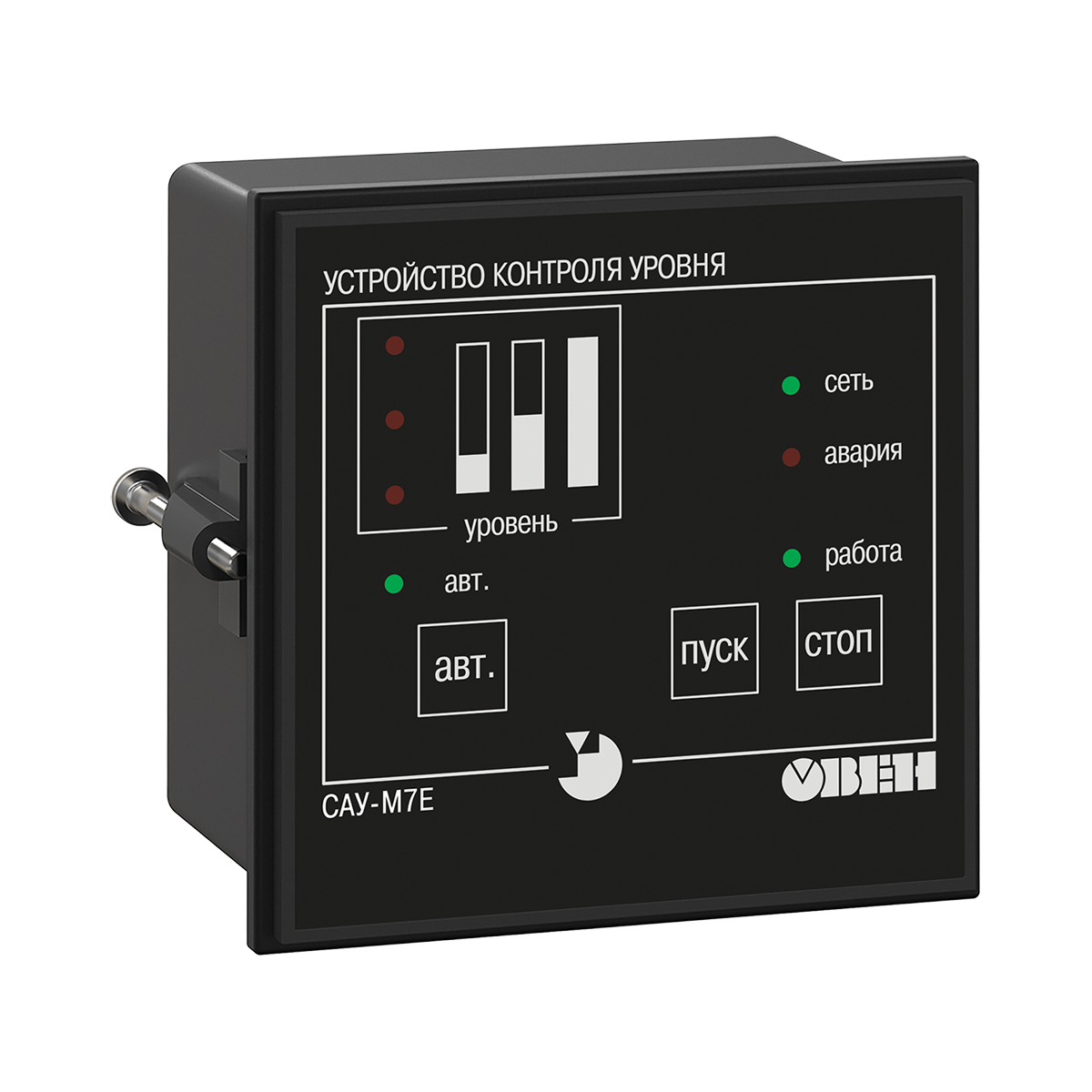

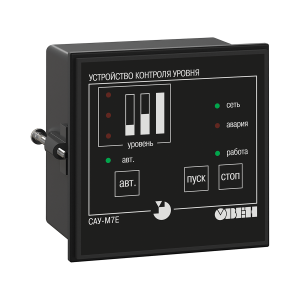

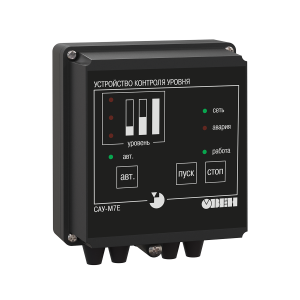

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.
Функциональные возможности
- Контроль уровня жидких или сыпучих материалов по трем датчикам
- Подключение широкого спектра датчиков уровня (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
- Работа в режиме заполнения или опорожнения резервуара
- Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
- Сигнализация об аварийном переполнении или осушении резервуара
- Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
М7Е — Функциональная схема прибора
|
Номинальное напряжение питания прибора |
220 В частотой 50 Гц |
|
Допустимые отклонения напряжения питания от номинального значения |
–15...+10 % |
|
Количество каналов контроля уровня |
3 |
|
Типы датчиков |
кондуктометрические; |
|
Источник питания активных датчиков: |
|
|
– напряжение источника питания |
12±1,2 В |
|
– максимальный ток нагрузки |
50 мА |
|
Количество встроенных выходных реле |
2 |
|
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле |
8 А при 220 В 50 Гц (cos φ > 0,4) |
|
Сопротивление жидкости, вызывающее срабатывание канала контроля |
не более 500 кОм |
|
Габаритные размеры и степень защиты корпуса: |
|
|
– настенный Н |
130х105х65 мм, IP44 |
|
– щитовой Щ1 |
96х96х70 мм, IP54 со стороны передней панели |
Условия эксплуатации
 |
|
Температура окружающего воздуха |
+5...+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги) |
не более 90 % |
