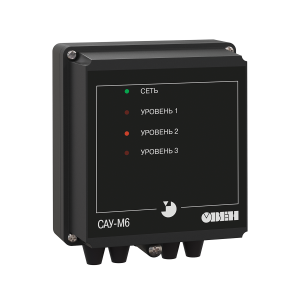

САУ-М6 3-уровневый сигнализатор жидкости

САУ-М6 3-уровневый сигнализатор жидкости

Применение

Функциональная схема прибора

Технические характеристики

Применение

Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 – предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.

САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.

Прибор выпускается в корпусе настенного крепления типа Н.

Функциональные возможности сигнализатора уровня

  • ТРИ НЕЗАВИСИМЫХ КАНАЛА КОНТРОЛЯ УРОВНЯ ЖИДКОСТИ в резервуаре
  • ВОЗМОЖНОСТЬ ИНВЕРСИИ РЕЖИМА РАБОТЫ любого канала
  • ПОДКЛЮЧЕНИЕ РАЗЛИЧНЫХ ДАТЧИКОВ УРОВНЯ – кондуктометрических, поплавковых
  • РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
  • ЗАЩИТА КОНДУКТОМЕТРИЧЕСКИХ ДАТЧИКОВ от осаждения солей на электродах благодаря питанию их переменным напряжением

Функциональная схема прибора

Технические характеристики

Номинальное напряжение питания прибора

220 В частотой 50 Гц

Допустимые отклонения напряжения питания от номинального значения

-15...+10 %

Потребляемая мощность, не более

6 ВА

Количество каналов контроля уровня

3

Количество встроенных выходных реле

3

Максимально допустимый ток, коммутируемый контактами встроенного реле

4 А при 220 В 50 Гц (cos   > 0,4)

Напряжение на электродах датчика уровня

не более 10 В частотой 50 Гц

Сопротивление жидкости, вызывающее срабатывание канала контроля

не более 500 кОм

Тип корпуса

настенный Н

Габаритные размеры корпуса

130х105х65 мм

Степень защиты корпуса

IP44

Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °С)

30...80 %



Array ( )

Руководство по эксплуатации

Скачать rie_cau-m6_521.pdf
